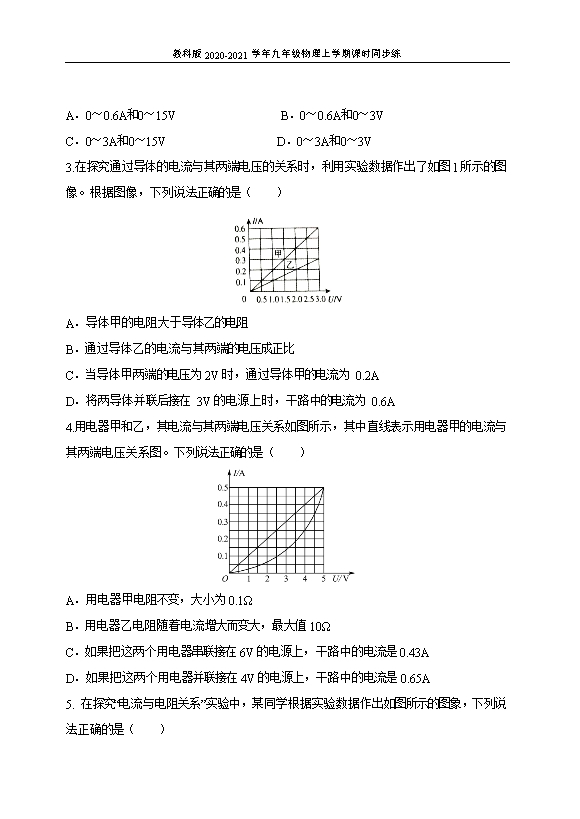

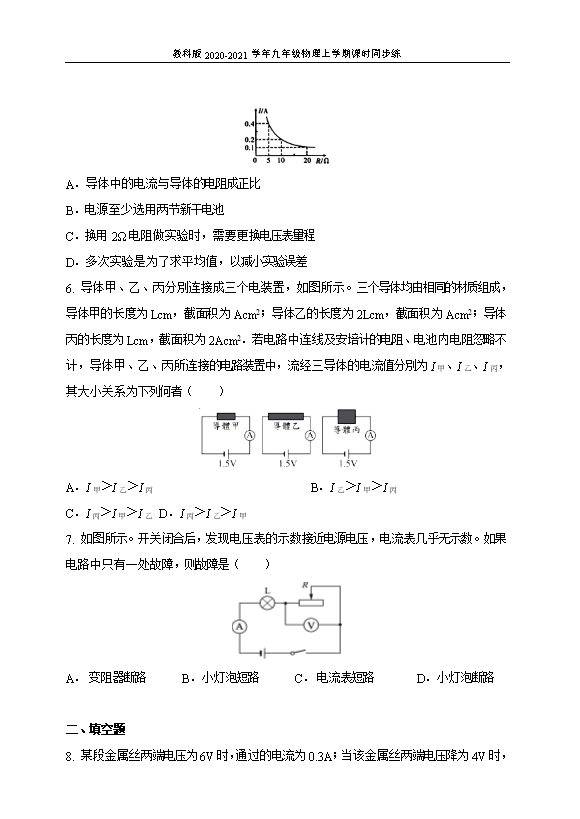

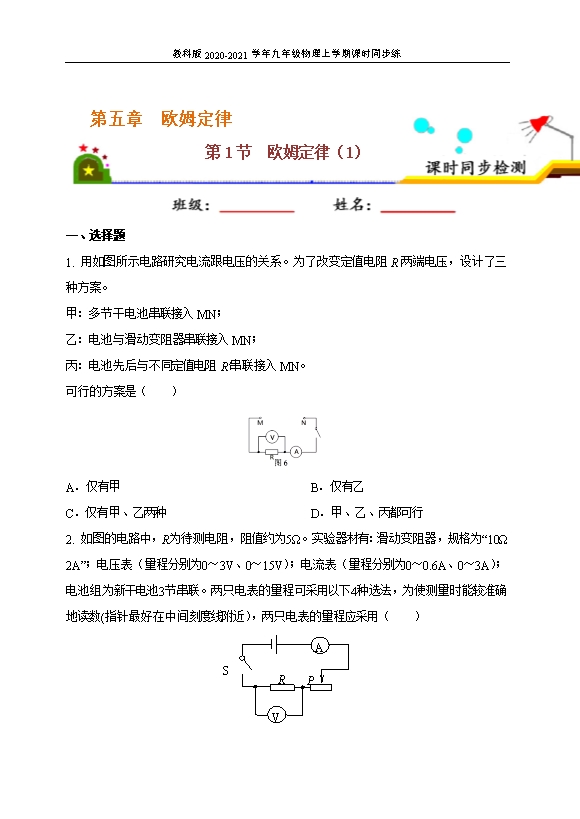

【内容简介】1. 如图所示，灯泡L1、L2的电阻分别为10Ω、20Ω。闭合开关S，通过L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则（　　） A．I1︰I2＝l︰1，U1︰U2＝2︰lB．I1︰I2＝1︰2，U1︰U2＝1︰1C．I1︰I2＝1︰1，U1︰U2＝l︰2D．I1︰I2＝1︰2．U1︰U2＝l︰2【答案】C【解析】由图可知：灯泡L1、L2串联；根据串联电路的电流特点可知，通过L1、L2的电流相等，即I1︰I2＝1︰1；故BD错误；根据I＝UR 可得它们两端的电压之比：U1︰U2＝I1R1︰I2R2＝R1︰R2＝10Ω︰20Ω＝1︰2，故A错误，C正确。2. 定值电阻R1、R2组成的电路如图所示，已知R1＞R2。闭合开关S，通过R1、R2的电流分别记为I1、I2，R1、R2两端的电压分别记为U1、U2下列说法正确的是（　　）    A．U1 = U2           B．U1＞U2           C．I1＜I2           D．I1＞I2【答案】B【解析】定值电阻R1、R2组成串联电路，串联电路中电流处处相等，因此C、D选项错误；因R1＞R2，根据U=1R可得U1＞U2，故B正确。3. 如图所示，电源电压为3V保持不变，闭合开关，电压表示数为2V。下列选项符合题意的是（　　） A. 电压表测R2两端电压                 B. R1、R2组成并联电路C. 若开关断开，电压表示数为0         D. R1、R2电阻之比2︰1【答案】D【解析】ABD、由图知，开关闭合后，电阻R1、R2串联，电压表并联在R1两端的电压，测量电阻R1两端的电压，其大小U1=2V；电阻R2两端的电压U2=U－U1=3V－2V=1V，因为两电阻串联，所以由欧姆定律可知I=U1R1 =U2R2 ，则R1︰R2=U1︰U2=2V︰1V=2︰1；故AB错、D正确；C、若开关断开，电压表通过电阻R2接在电源上，测量电源电压，示数不为0，故C错。4.（多选）在如图所示的测量电路中，闭合开关S后，电压表V1的示数是2.5V，V2的示数是３.8V，此时小灯泡L1的电阻为7.5Ω，则关于该测量下列说法中正确的是（　　） A．电压表V的示数是6.3VB．电压表V的示数是1.3VC．此时小灯泡L2的电阻小于7.5ΩD．电流表的两个量程（0~0.6A；0〜3A）中应选0〜0.6A【答案】AD【解析】AB、由图可知，两灯泡串联，电压表V1测L1两端的电压，电压表V2测L2两端的电压，电压表V测电源电压；因为电源电压等于两灯泡两端电压之和，所以电源电压：U＝U1+U2＝2.5V+3.8V＝6.3V，故A正确，B错误；C、因为串联电路中电流处处相等。已知此时小灯泡L1的电阻R1＝7.5Ω，则流经小灯泡L1的电流I1＝U1R1 ＝2.5V7.5Ω ＝13 A，串联电路中电流处处相等，即I＝I1＝I2＝13 A，则此时小灯泡L2的电阻R2＝U2R2 ＝3.8V 13 A ＝11.4Ω＞7.5Ω，故C错误；D、由C可知，电路中的电流不超过0.6A，则电流表的两个量程应选0～0.6A，故D正确。
