【精品打包】15.5串、并联电路中电流的规律--2020-2021学年人教版九年级物理同步教学资源包(课件、练习)

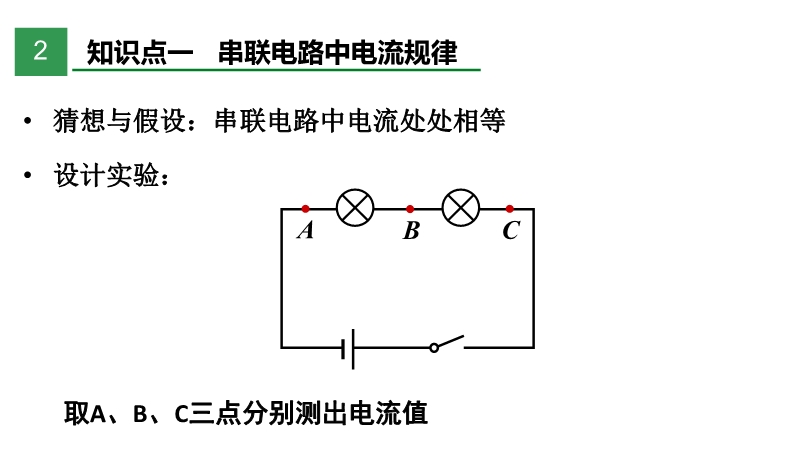

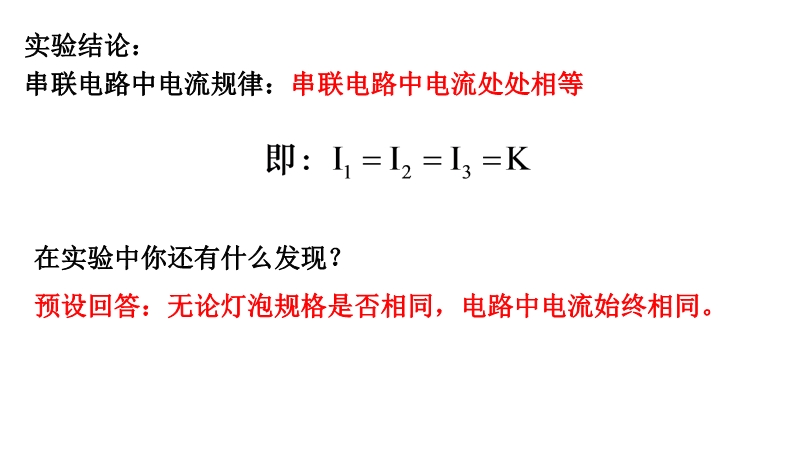

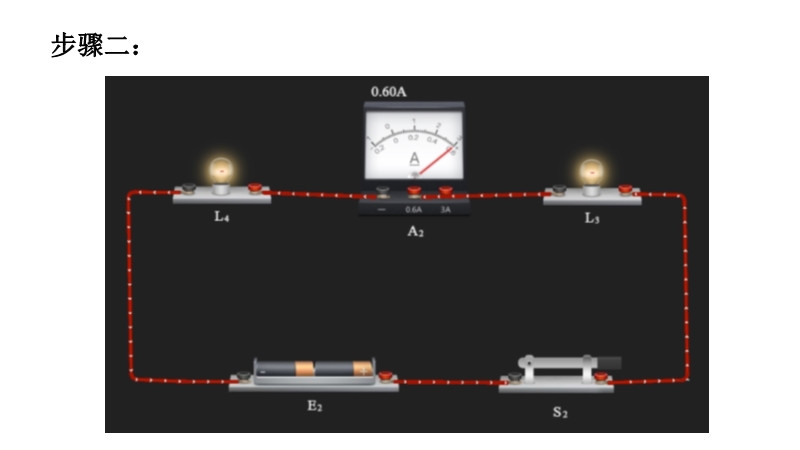

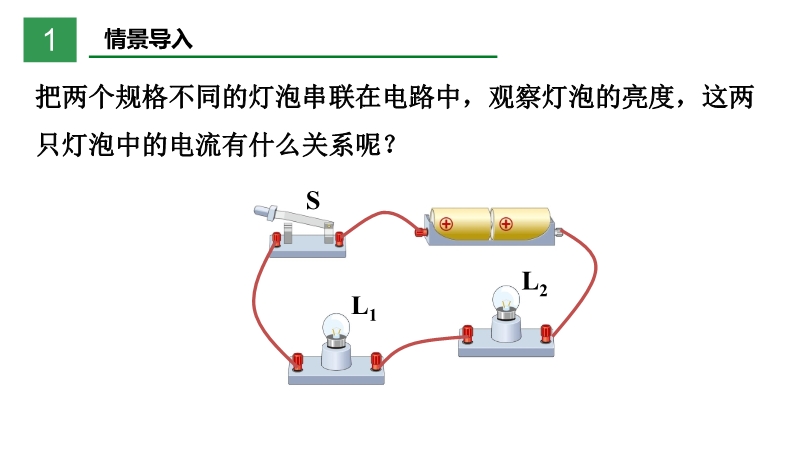

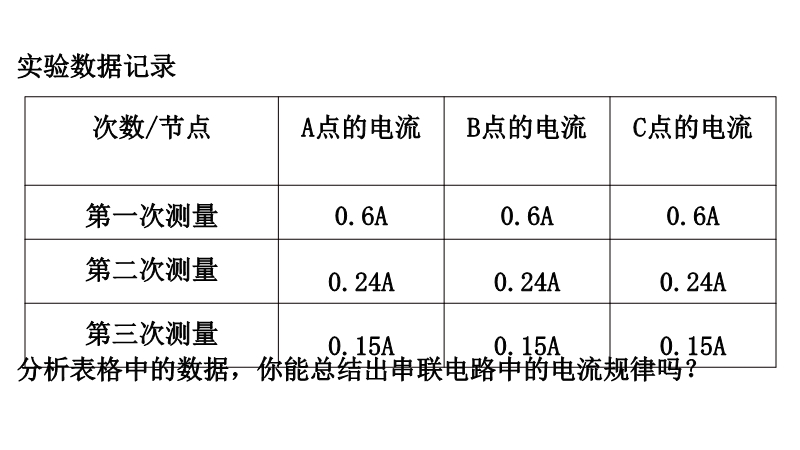

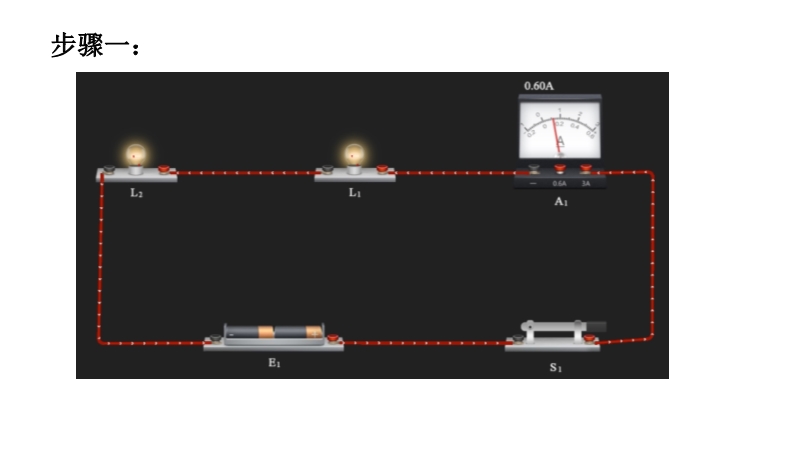

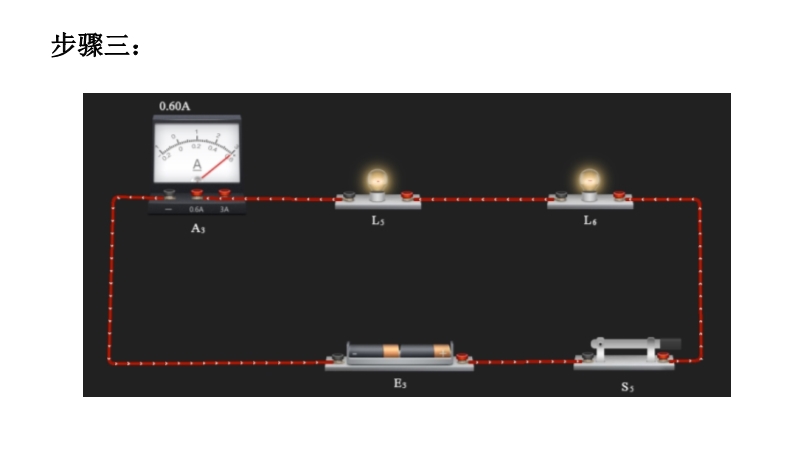

【内容简介】1.如图所示是小林在练习测量电流时连接的电路,电路的连接存在错误,下列操作及说法正确的是( ) A.撤掉导线a,电流表测量的是电路的总电流B.撤掉导线 b,电流表测量的是通过小灯泡L1的电流C.撤掉导线b,电流表测量的是通过小灯泡L2的电流D.撤掉导线 c,电流表测量的是通过小灯泡L2的电流【答案】D【解析】A.撤掉导线a,电流表未接入电路,故A错误;BC.撤掉导线 b,两个灯泡并联,电流表测量干路电流,故B、C错误;D.撤掉导线 c,两个灯泡并联,电流表测量的是通过小灯泡L2的电流,故D正确。2.在如图甲所示的电路中,当闭合开关后,两个电流表指针偏转均为图乙所示,则电阻R1和R2中的电流分别为( ) A.1.2A,0.22AB.0.98A,0.22AC.0.96A,0.24AD.0.24A,1.2A【答案】C【解析】由电路图可知,两电阻并联,电流表A1测干路电流,A2测通过R2支路的电流, 并联电路干路电流大于各支路电流之和,且两指针的位置相同, A1的量程为0~3A,分度值为0.1A,干路电流I=1.2A,A2的量程为0~0.6A,分度值为0.02A,通过R2支路的电流I2=0.24A, 通过R1的电流I1=I-I2=1.2A-0.24A=0.96A.3.如图所示电路,闭合开关S1、S2,下列对电路的分析正确的是( ) A.L1与L2串联B.电流表A1测L1的电流C.当开关S2断开时,通过L1的电流变小D.当开关S2断开时,电流表A2的示数变小【答案】D【解析】A、A1、L2、S2三个元件在同一支路上,L1单独在一个支路上,所以是并联电路,故A错误;B、A1、L2在同一支路上,所以A1是测L2电流,故B错误;C、当开关S2断开时,L2所在支路断路,电流变为0,而L1所在支路电流不受影响,故C错误;D、当开关S2断开时,L2所在支路断路,电流变为0,而L1所在支路电流不受影响,所以干路电流变小,A2测干路电流,因此电流表A2的示数变小,故D正确.4.有一种节日用的小彩灯上串联着20个小灯泡,如果电源插头处的电流为200 mA,那么通过第5个小灯泡的电流是( )A.10 mAB.20 MaC.200 mAD.100 mA【答案】C【解析】因串联电路中的电流处处相等,所以任何一个灯泡中的电流都是相等的。故选C。5.如图所示电路,闭合开关,以下判断正确的是( ) A.灯L1、L2串联B.电流表测灯L1电流C.电流表测灯L2电流D.电流表测总电流【答案】B【解析】根据电流的流向法,找出电流的路径,再根据串并联电路的特点做出判断.并确定电流表的测量范围.A、读图可知,电流从电源的正极出发,经开关后分别流经两只灯泡,所以电路为并联,故A错误;BC、图中电流表与灯L1串联在同一支路中,所以电流表测灯L1的电流,故B正确、C错误;D、电流表测灯L1的电流,不是测总电流,故D错误.故选B.6.如图所示的四个电路中,开关均闭合后,通过两个灯泡的电流一定相等的是( )A. B. C. D. 【答案】B【解析】AC.当开关均闭合时,两灯泡并列连接在电源两端,电流有两条路径,故灯泡组成的是并联电路,两个灯泡规格相同时,电流相同,规格不同时,电流不同,故错误;B.当开关闭合时,图中两个灯泡首尾依次连接组成,电流只有一条路径,故为串联电路,电流相等,故正确.D.当开关均闭合时,一个灯泡被短路,只有一个灯泡接入电路,电流不相等,故错误.
部分内容预览
只能预览部分内容,查看全部内容需要下载哦~
