【精品打包】15.4电流的测量--2020-2021学年人教版九年级物理同步教学资源包(课件、练习)

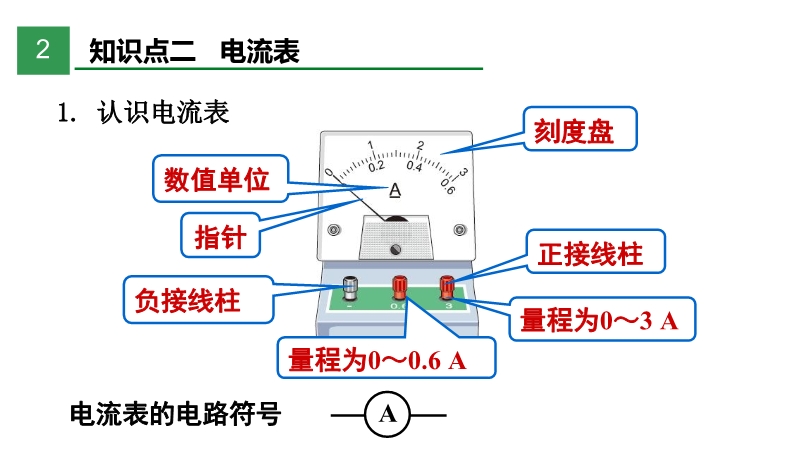

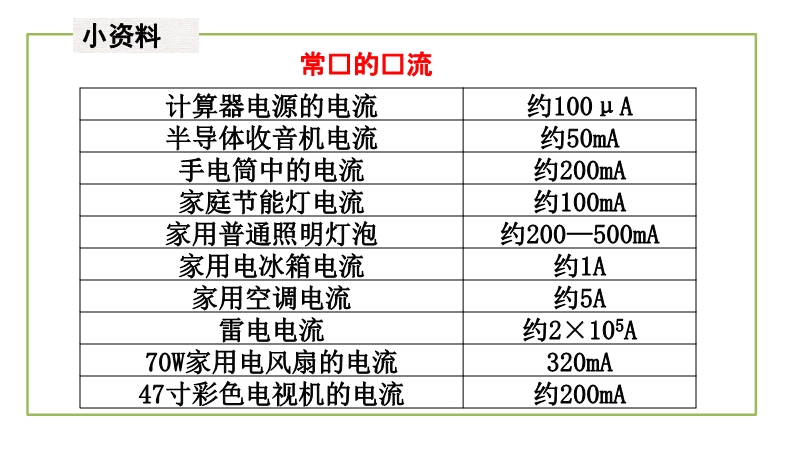

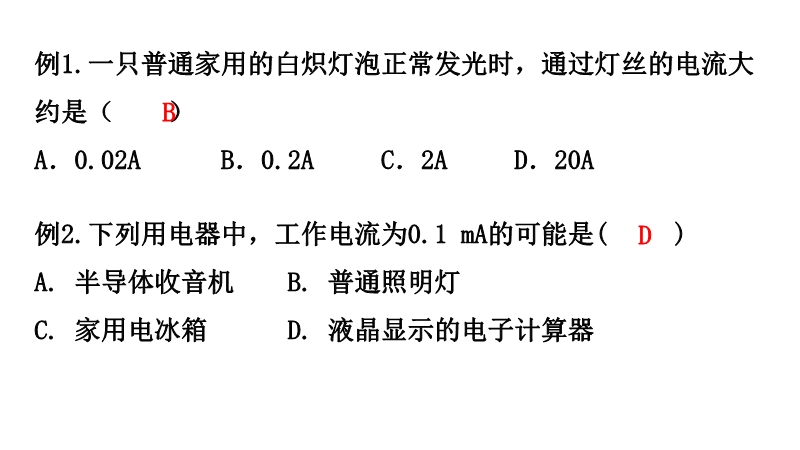

【内容简介】1.下列有关物理量的估计,符合实际是( )A.物理课本重约20NB.一只成熟苹果的质量约150gC.人正常心跳一次的时间约2sD.普通家用照明灯的工作电流约2A【答案】B【解析】A.物理课本的质量约200g,故重力为G=mg=0.2kg×10N/kg=2N故A不符合题意;B.3个苹果的质量大约为1斤=500g一只成熟苹果的质量约150g,故B符合题意;C.一人正常心跳一次的时间约1s,故C不符合题意;D.家用照明灯的功率约40W,故工作电流约I= ≈0.2A故D不符合题意。2.如图所示的几种家用电器在正常工作时,电流最大的是( )A. 电视机 B. 电风扇C. 电热取暖器 D. 抽油烟机【答案】C【解析】家庭电路用电器路端电压均为220V,由 可知,功率越大,电流越大,家中电视机的功率大约200W,电风扇的功率约为60W,电暖器的功率在1000W以上,抽油烟机的功率约为200W,则通过电热取暖器的电流最大。3.如图所示的电路中,电流表测量的是( ) A.通过灯L1的电流B.通过灯L2的电流C.通过灯L1和灯L2的电流D.以上三种都有可能【答案】B【解析】电流表的正确使用方法:串联在被测电路中;电流要从“+”接线柱流入电流表,“-”接线柱流出电流表;不要超出电流表的量程;绝对不允许不经过任何用电器直接把电流表接在电源的两极上.4.如图所示电路,闭合开关S1、S2,下列对电路的分析正确的是( ) A.L1与L2串联B.电流表A1测L1的电流C.当开关S2断开时,通过L1的电流变小D.当开关S2断开时,电流表A2的示数变小【答案】D【解析】A、A1、L2、S2三个元件在同一支路上,L1单独在一个支路上,所以是并联电路,故A错误;B、A1、L2在同一支路上,所以A1是测L2电流,故B错误;C、当开关S2断开时,L2所在支路断路,电流变为0,而L1所在支路电流不受影响,故C错误;D、当开关S2断开时,L2所在支路断路,电流变为0,而L1所在支路电流不受影响,所以干路电流变小,A2测干路电流,因此电流表A2的示数变小,故D正确.故选D.5.如图所示,能直接测量通过灯L2电流的电路是( )A. B. C. D. 【答案】C【解析】A.图电路中两灯并联,电流表串联在干路中,测量干路电流;B.图电路中两灯并联,电流表串联在L2所在的支路中,但电流表正负接线柱接错;C.图电路中两灯并联,电流表串联在L2所在的支路中,电流表正负接线柱正确,测量L2的电流;D.图电路中两灯并联,电流表串联在L1所在的支路中,电流表正负接线柱正确,测量L1的电流;故C图为测量L2电流的电路.
