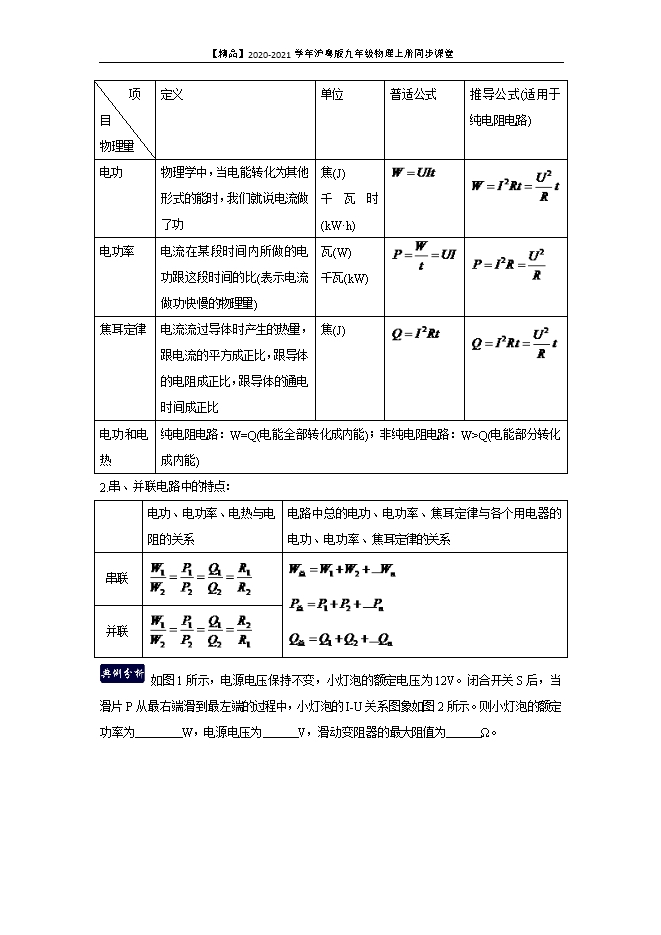

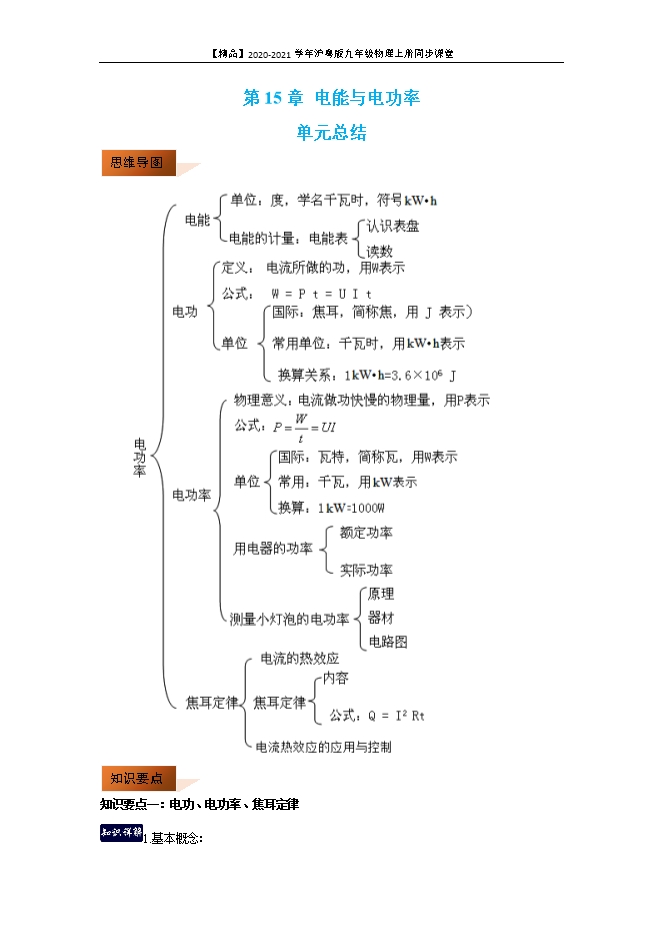

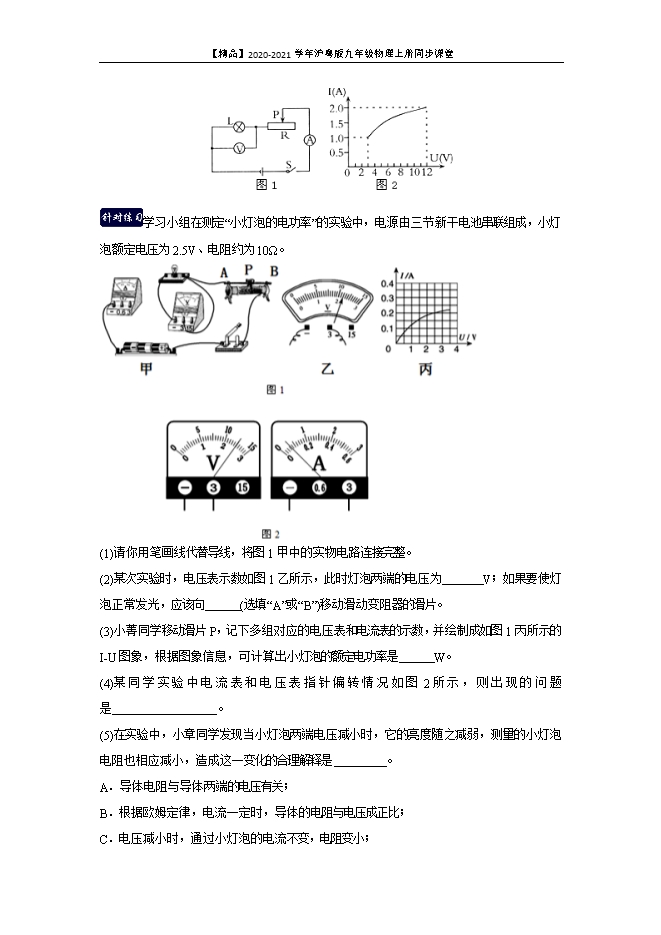

【内容简介】知识要点一：电功、电功率、焦耳定律 1.基本概念：     项目物理量定义单位普适公式推导公式(适用于纯电阻电路)电功物理学中，当电能转化为其他形式的能时，我们就说电流做了功焦(J)千瓦时(kW•h)  电功率电流在某段时间内所做的电功跟这段时间的比(表示电流做功快慢的物理量)瓦(W)千瓦(kW)  焦耳定律电流流过导体时产生的热量，跟电流的平方成正比，跟导体的电阻成正比，跟导体的通电时间成正比焦(J)  电功和电热纯电阻电路：W=Q(电能全部转化成内能)；非纯电阻电路：W>Q(电能部分转化成内能)2.串、并联电路中的特点：电功、电功率、电热与电阻的关系电路中总的电功、电功率、焦耳定律与各个用电器的电功、电功率、焦耳定律的关系串联    并联   如图1所示，电源电压保持不变，小灯泡的额定电压为12V。闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I-U关系图象如图2所示。则小灯泡的额定功率为        W，电源电压为      V，滑动变阻器的最大阻值为      Ω。 【答案】24；12；9【解析】由图象知，在灯泡两端电压为U额=12V时，通过的电流为I额=2A所以灯泡的额定功率为P额=U额I额=12V×2A=24W当滑片位于最左端时，滑动变阻器阻值为0，此时灯泡两端电压等于电源电压，所以电源电压为U=U额=12V当滑片在最右端时，滑动变阻器全部接入电路，由图象知，此时灯泡两端电压为UL=3V，电路电流为I=1A，所以滑动变阻器两端电压为UR=U-UL=12V-3V=9V滑动变阻器的最大阻值为  学习小组在测定“小灯泡的电功率”的实验中，电源由三节新干电池串联组成，小灯泡额定电压为2.5V、电阻约为10Ω。 (1)请你用笔画线代替导线，将图1甲中的实物电路连接完整。(2)某次实验时，电压表示数如图1乙所示，此时灯泡两端的电压为       V；如果要使灯泡正常发光，应该向      (选填“A”或“B”)移动滑动变阻器的滑片。(3)小菁同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图1丙所示的I-U图象，根据图象信息，可计算出小灯泡的额定电功率是      W。(4)某同学实验中电流表和电压表指针偏转情况如图2所示，则出现的问题是                  。(5)在实验中，小章同学发现当小灯泡两端电压减小时，它的亮度随之减弱，测量的小灯泡电阻也相应减小，造成这一变化的合理解释是         。A．导体电阻与导体两端的电压有关；B．根据欧姆定律，电流一定时，导体的电阻与电压成正比；C．电压减小时，通过小灯泡的电流不变，电阻变小；D．电压减小时，小灯泡亮度变暗，温度变低，电阻变小。【答案】(1)电路图如图所示：(从电压表负接线柱到电流表0.6A档也可)
