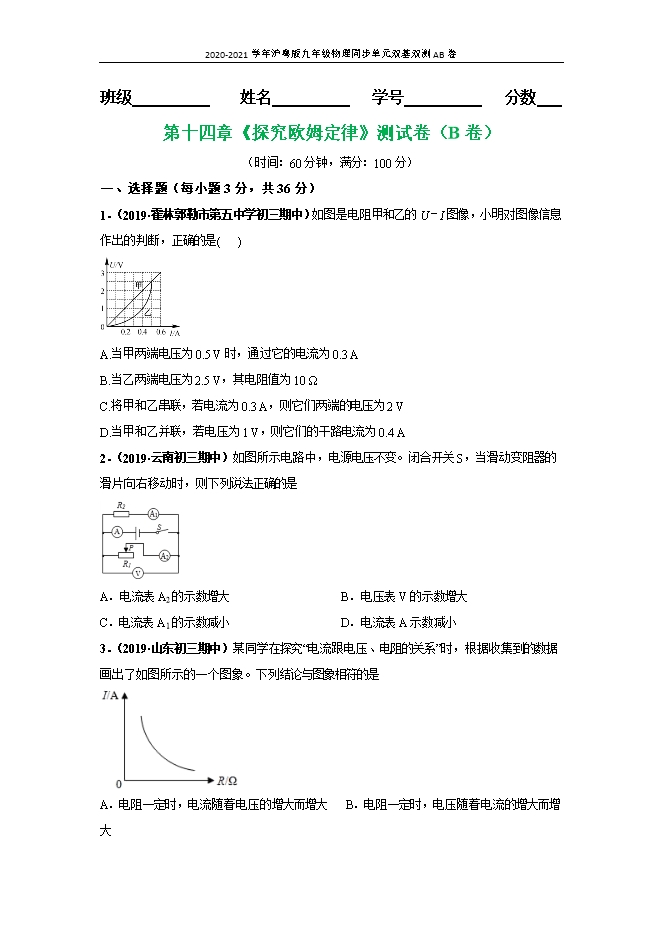

【内容简介】1．（2019•霍林郭勒市第五中学初三期中）如图是电阻甲和乙的U－I图像，小明对图像信息作出的判断，正确的是(   ) A.当甲两端电压为0.5 V时，通过它的电流为0.3 AB.当乙两端电压为2.5 V，其电阻值为10 ΩC.将甲和乙串联，若电流为0.3 A，则它们两端的电压为2 VD.当甲和乙并联，若电压为1 V，则它们的干路电流为0.4 A【答案】C【解析】A．由图可知，当甲两端电压为0.5 V时，通过它的电流为0.1 A.故A错误。B．当乙两端电压为2.5 V时，通过它的电流为0.5A，则其电阻值为：R= = =5Ω。故B错误。C．将甲和乙串联，若电流为0.3 A，由图可知，甲两端电压为U甲=1.5V，乙两端电压为U乙=0.5V。则它们两端的电压为：U=U甲+U乙=1.5V+0.5V=2 V。故C正确。D．当甲和乙并联，若电压为1 V，由图可知，通过甲的电流为I甲=0.2A，通过以的电流为I乙=0.4A，则它们的干路电流为：I=I甲+I乙=0.2A +0.4 A=0.6A。故D错误。2．（2019•云南初三期中）如图所示电路中，电源电压不变。闭合开关S，当滑动变阻器的滑片向右移动时，则下列说法正确的是 A．电流表A2的示数增大                   B．电压表V的示数增大C．电流表A1的示数减小                   D．电流表A示数减小【答案】D【解析】由电路图可知，定值电阻和滑动变阻器并联，电压表测电源电压，电流表A测干路电流，电流表A1测R2支路的电流，电流表A2测R1支路的电流；闭合开关S，因电源电压不变，所以电压表V的示数不变；当滑动变阻器的滑片P向右移动时，变阻器R1接入电路的阻值增大，根据 可知，R1支路的电流减小，即电流表A2的示数将减小；并联电路各支路独立工作、互不影响，所以通过定值电阻R2的电流不变，即电流表A1的示数不变；由并联电路的电流特点可知，干路电流IA=IA1+IA2，所以干路电流将减小，即电流表A的示数减小。故选D。3．（2019•山东初三期中）某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象。下列结论与图象相符的是 A．电阻一定时，电流随着电压的增大而增大   B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小   D．电压一定时，电阻随着电流的增大而减小【答案】C【解析】图象的横坐标表示电阻，纵坐标表示电流，因此得到的是电流和电阻的关系；图象是个反比例函数图象，因此说明电流与电阻成反比，即电流随电阻的增大而减小；在探究电流与电阻的关系时，应控制电压不变；综上，由图象可得出的结论是：电压一定时，电流随电阻的增大而减小．故选：C．4．（2019•肇源县第四中学初三期中）如图甲电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I—U关系图象如图乙，则下列判断正确的是 A．图线A是电阻R1的I—U关系图象         B．电源电压为20 VC．R1的阻值是30 Ω                              D．滑动变阻器R2的最大阻值为70 Ω【答案】D【解析】由电路图可知，R1与R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流。（1）当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，R1两端的电压最大，R2两端的电压为0，由图象可知，A为滑动变阻器R2的U﹣I关系图象，B为电阻R1的U﹣I图象，故A错误；（2）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由U﹣I图象可知，电路中的最小电流I＝0.2A，R1两端的电压U1＝4V，R2两端的电压U2＝14V，因串联电路中总电压等于各分电压之和，所以，电源电压： ，故B错误；由 可得，定值电阻R1的阻值和滑动变阻器的最大阻值： ， ，故C错误、D正确。故选：D。
