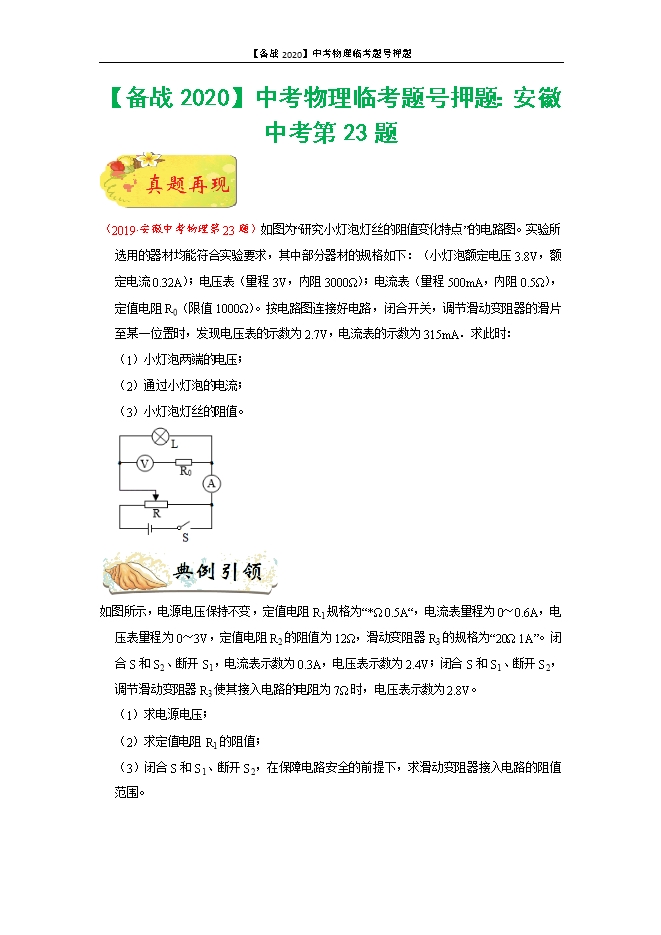

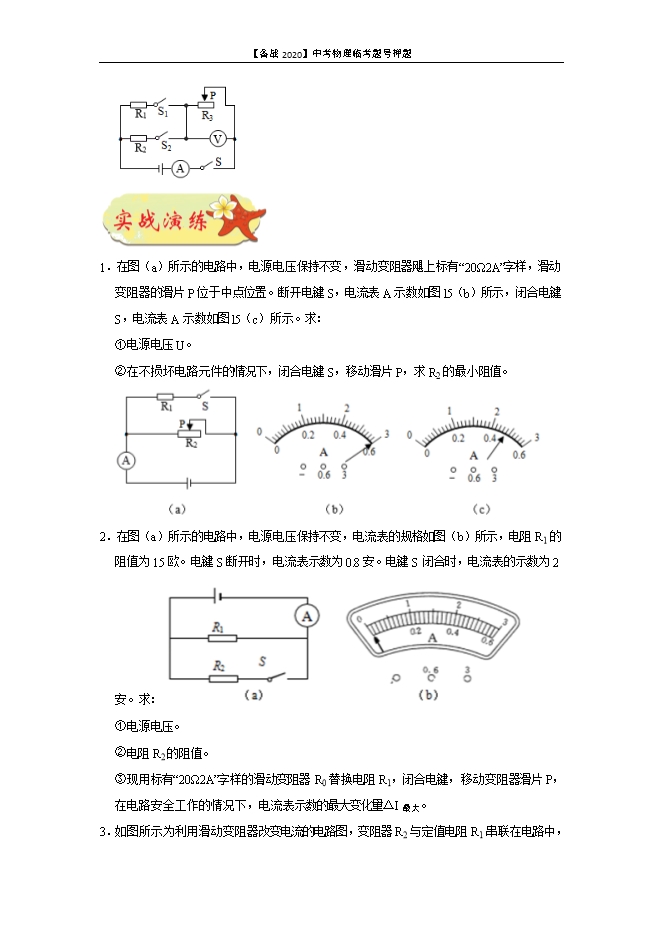

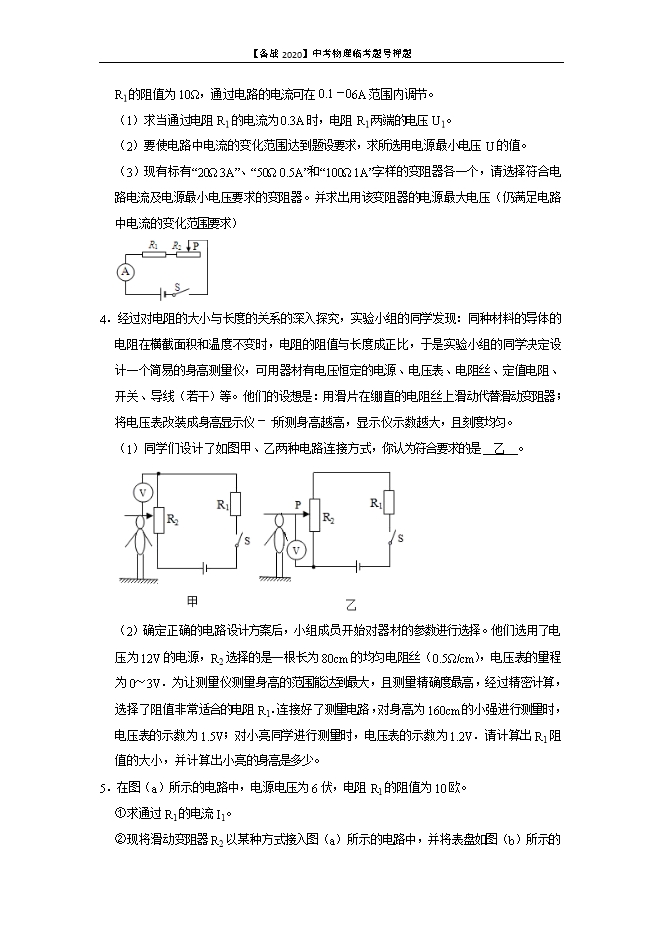

【内容简介】如图为“研究小灯泡灯丝的阻值变化特点”的电路图。实验所选用的器材均能符合实验要求，其中部分器材的规格如下：（小灯泡额定电压3.8V，额定电流0.32A）；电压表（量程3V，内阻3000Ω）；电流表（量程500mA，内阻0.5Ω），定值电阻R0（限值1000Ω）。按电路图连接好电路，闭合开关，调节滑动变阻器的滑片至某一位置时，发现电压表的示数为2.7V，电流表的示数为315mA．求此时：（1）小灯泡两端的电压；（2）通过小灯泡的电流；（3）小灯泡灯丝的阻值。 【答案】（1）小灯泡两端的电压是3.6V； （2）通过小灯泡的电流是314.1mA； （3）小灯泡灯丝的阻值是11.461Ω。【解析】（1）通过电压表的电流：I1＝ ＝ ＝9×10﹣4A；电压表与R0串联可得R0的电流：I0＝I1＝9×10﹣4A；由欧姆定律变形可得R0的两端电压：U0＝I0R0＝9×10﹣4A×1000Ω＝0.9V，电压表与R0的支路总电压等于小灯泡两端的电压：U＝UV+U0＝2.7V+0.9V＝3.6V；（2）已知电流表测量小灯泡所在支路和电压表、R0所在支路干路的电流，电流表的示数为315mA．根据并联电路的电流特点可得通过小灯泡的电流：IL＝I﹣IV＝315mA﹣0.9mA＝314.1mA；（3）由I＝ 可得，小灯泡灯丝的阻值：RL＝ ＝ ＝11.461Ω。 如图所示，电源电压保持不变，定值电阻R1规格为“*Ω 0.5A“，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R2的阻值为12Ω，滑动变阻器R3的规格为“20Ω 1A”。闭合S和S2、断开S1，电流表示数为0.3A，电压表示数为2.4V；闭合S和S1、断开S2，调节滑动变阻器R3使其接入电路的电阻为7Ω时，电压表示数为2.8V。（1）求电源电压；（2）求定值电阻R1的阻值；（3）闭合S和S1、断开S2，在保障电路安全的前提下，求滑动变阻器接入电路的阻值范围。 【答案】（1）电源电压为6V；（2）定值电阻R1的阻值为8Ω；（3）闭合S和S1、断开S2，在保障电路安全的前提下，滑动变阻器接入电路的阻值范围是4～8Ω。【解析】（1）当闭合S和S2、断开S1时，R3与R2串联，电压表测R3两端的电压，电流表测电路中的电流，由I＝ 可得，R2两端的电压为：U2＝IR2＝0.3A×12Ω＝3.6V，由串联电路电压规律可知，电源的电压：U＝U2+U3＝3.6V+2.4V＝6V。（2）当闭合S和S1、断开S2，R3与R1串联，电压表测R3两端的电压，电流表测电路......
