【备战2020】中考物理电学三轮复习精准突破专题:07 特殊方法测电阻

ID:133370 2020年07月06日 资料纠错 有奖上传 收藏

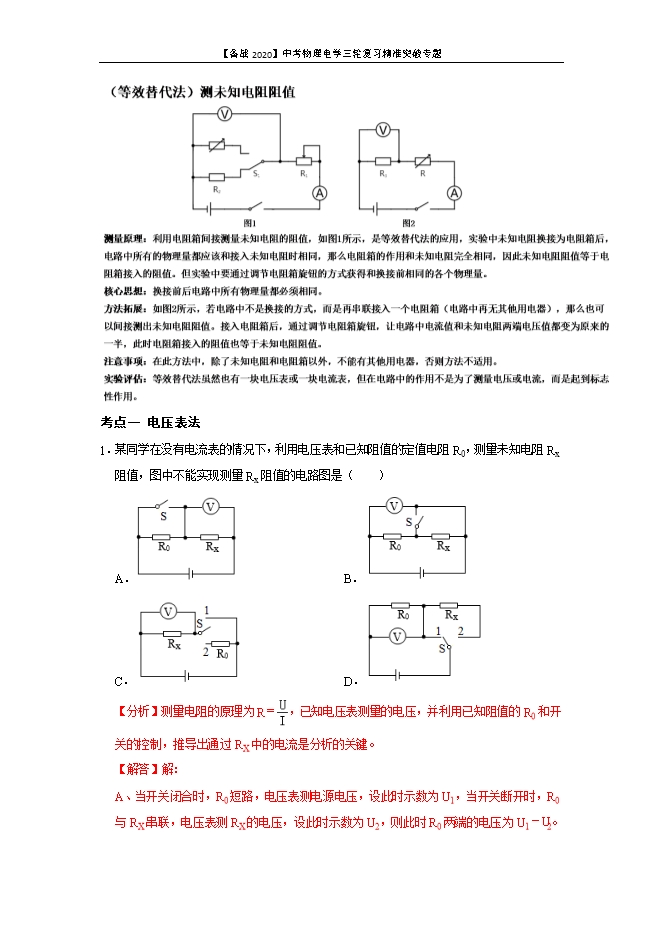

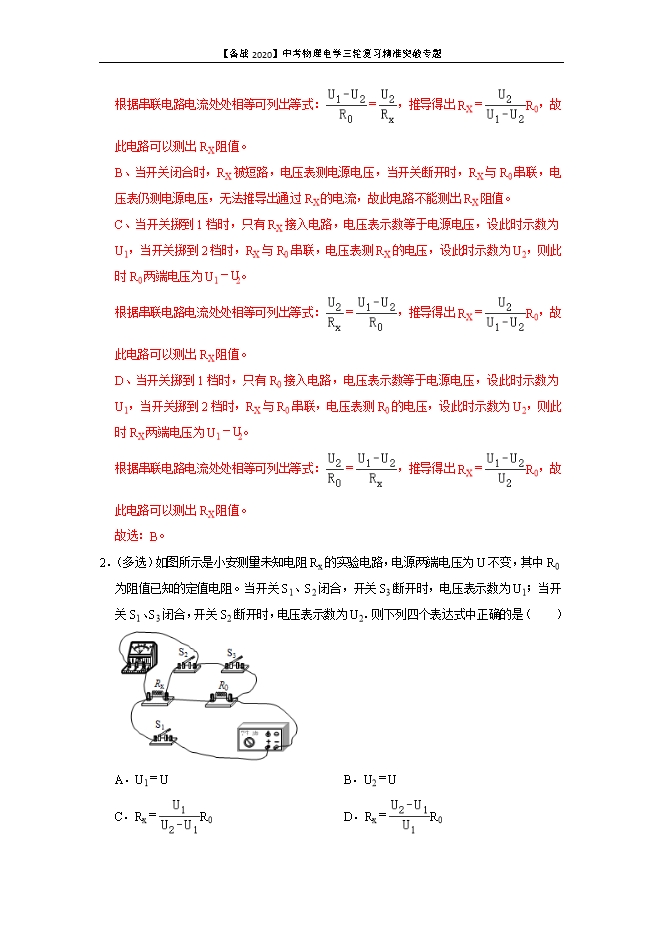

【内容简介】考点一 电压表法1.某同学在没有电流表的情况下,利用电压表和已知阻值的定值电阻R0,测量未知电阻Rx阻值,图中不能实现测量Rx阻值的电路图是(  )A. B. C. D. 【分析】测量电阻的原理为R= ,已知电压表测量的电压,并利用已知阻值的R0和开关的控制,推导出通过RX中的电流是分析的关键。【解答】解:A、当开关闭合时,R0短路,电压表测电源电压,设此时示数为U1,当开关断开时,R0与RX串联,电压表测RX的电压,设此时示数为U2,则此时R0两端的电压为U1﹣U2。根据串联电路电流处处相等可列出等式: = ,推导得出RX= R0,故此电路可以测出RX阻值。B、当开关闭合时,RX被短路,电压表测电源电压,当开关断开时,RX与R0串联,电压表仍测电源电压,无法推导出通过RX的电流,故此电路不能测出RX阻值。C、当开关掷到1档时,只有RX接入电路,电压表示数等于电源电压,设此时示数为U1,当开关掷到2档时,RX与R0串联,电压表测RX的电压,设此时示数为U2,则此时R0两端电压为U1﹣U2。根据串联电路电流处处相等可列出等式: = ,推导得出RX= R0,故此电路可以测出RX阻值。D、当开关掷到1档时,只有R0接入电路,电压表示数等于电源电压,设此时示数为U1,当开关掷到2档时,RX与R0串联,电压表测R0的电压,设此时示数为U2,则此时RX两端电压为U1﹣U2。根据串联电路电流处处相等可列出等式: = ,推导得出RX= R0,故此电路可以测出RX阻值。故选:B。2.(多选)如图所示是小安测量未知电阻Rx的实验电路,电源两端电压为U不变,其中R0为阻值已知的定值电阻。当开关S1、S2闭合,开关S3断开时,电压表示数为U1;当开关S1、S3闭合,开关S2断开时,电压表示数为U2.则下列四个表达式中正确的是(  ) A.U1=UB.U2=UC.Rx= R0D.Rx= R0【分析】由电路图可知,当开关S1、S2闭合,开关S3断开时,R0与Rx串联,电压表测Rx两端的电压;当开关S1、S3闭合,开关S2断开时,R0与Rx串联,电压表测电源两端的电压,根据串联电路的电压特点求出R0两端的电压,根据串联电路的电流特点和欧姆定律得出等式即可求出Rx的阻值。【解答】解:由电路图可知,当开关S1、S3闭合,开关S2断开时,R0与Rx串联,电压表测电源两端的电压,即U2=U,故B正确,A错误;当开关S1、S2闭合,开关S3断开时,R0与Rx串联,电压表测Rx两端的电压,即Ux=U1,因串联电路中总电压等于各分电压之和,所以,R0两端的电压:U0=U﹣Ux=U2﹣U1,因串联电路中各处的电流相等,所以,电路中的电流:I= = ,即 = ,解得:Rx= ,故C正确,D错误。故选:BC。3.用伏安法测未知电阻Rx的阻值,若实验中只有一个电压表和一个已知电阻R0,小明设计了如图所示的电路,同样可以测量未知电阻Rx,请在空格内将实验步骤补充完整。(1)闭合开关 S、断开S1 ,用电压表测出待测电阻Rx两端的电压为Ux。(2)闭合开关 S、S1 ,用电压表测出电源的电压U。(3)请写出用测量值U、Ux及R0来表示Rx的表达式:Rx=   。(4)该装置的缺点是 不能多次测量求平均值 。
