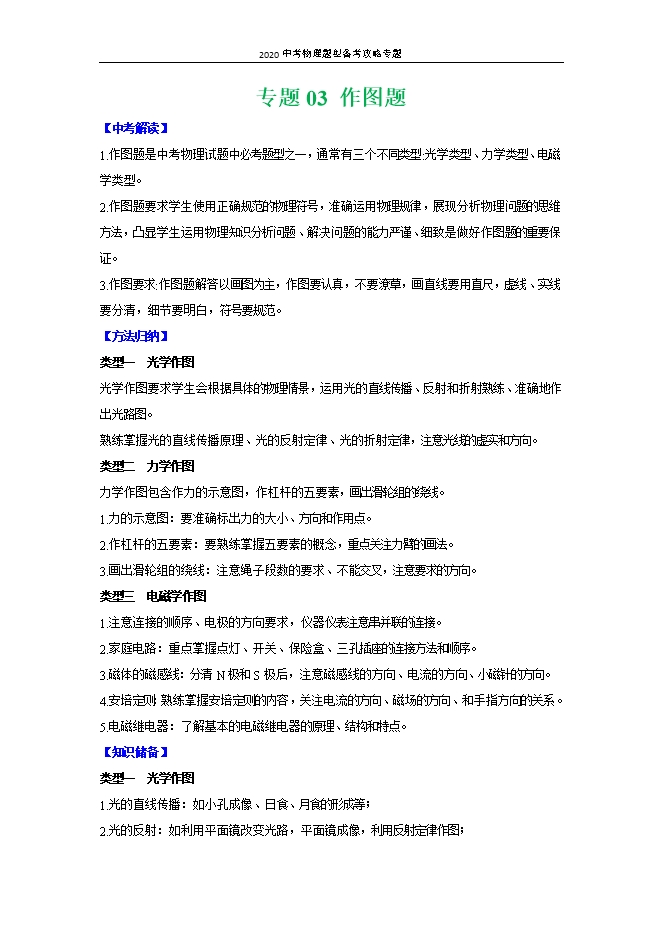

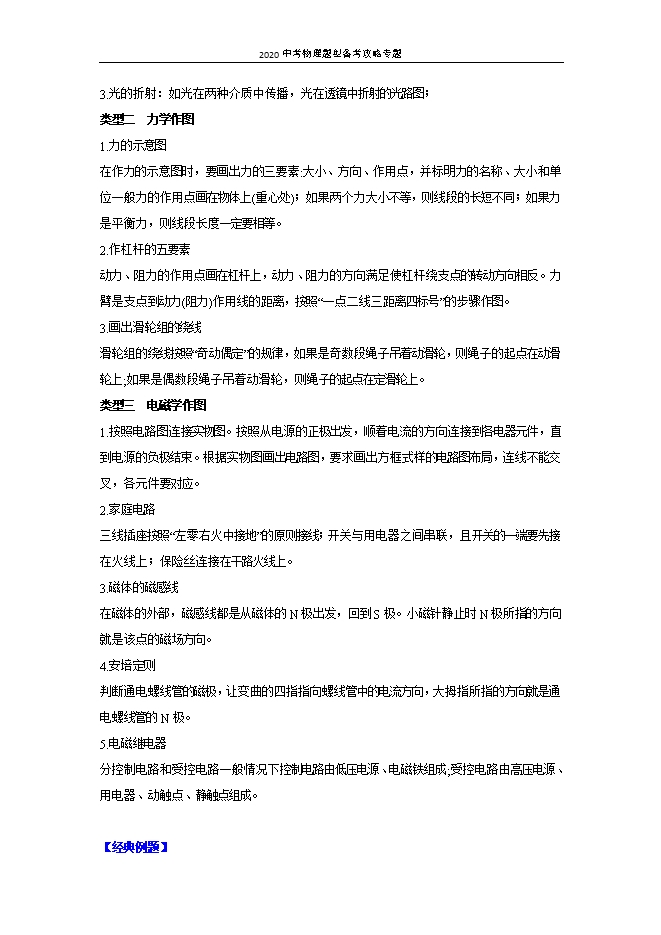

【内容简介】【中考解读】 1.作图题是中考物理试题中必考题型之一，通常有三个不同类型:光学类型、力学类型、电磁学类型。2.作图题要求学生使用正确规范的物理符号，准确运用物理规律，展现分析物理问题的思维方法，凸显学生运用物理知识分析问题、解决问题的能力严谨、细致是做好作图题的重要保证。3.作图要求:作图题解答以画图为主，作图要认真，不要潦草，画直线要用直尺，虚线、实线要分清，细节要明白，符号要规范。【方法归纳】类型一  光学作图光学作图要求学生会根据具体的物理情景，运用光的直线传播、反射和折射熟练、准确地作出光路图。熟练掌握光的直线传播原理、光的反射定律、光的折射定律，注意光线的虚实和方向。类型二  力学作图力学作图包含作力的示意图，作杠杆的五要素，画出滑轮组的绕线。1.力的示意图：要准确标出力的大小、方向和作用点。2.作杠杆的五要素：要熟练掌握五要素的概念，重点关注力臂的画法。3.画出滑轮组的绕线：注意绳子段数的要求、不能交叉，注意要求的方向。类型三  电磁学作图1.注意连接的顺序、电极的方向要求，仪器仪表注意串并联的连接。2.家庭电路：重点掌握点灯、开关、保险盒、三孔插座的连接方法和顺序。3.磁体的磁感线：分清N极和S极后，注意磁感线的方向、电流的方向、小磁针的方向。4.安培定则：熟练掌握安培定则的内容，关注电流的方向、磁场的方向、和手指方向的关系。5.电磁继电器：了解基本的电磁继电器的原理、结构和特点。【知识储备】类型一  光学作图1.光的直线传播：如小孔成像、日食、月食的形成等；2.光的反射：如利用平面镜改变光路，平面镜成像，利用反射定律作图；3.光的折射：如光在两种介质中传播，光在透镜中折射的光路图；类型二  力学作图1.力的示意图在作力的示意图时，要画出力的三要素:大小、方向、作用点，并标明力的名称、大小和单位一般力的作用点画在物体上(重心处)；如果两个力大小不等，则线段的长短不同；如果力是平衡力，则线段长度一定要相等。2.作杠杆的五要素动力、阻力的作用点画在杠杆上，动力、阻力的方向满足使杠杆绕支点的转动方向相反。力臂是支点到动力(阻力)作用线的距离，按照“一点二线三距离四标号”的步骤作图。3.画出滑轮组的绕线滑轮组的绕线按照“奇动偶定”的规律，如果是奇数段绳子吊着动滑轮，则绳子的起点在动滑轮上;如果是偶数段绳子吊着动滑轮，则绳子的起点在定滑轮上。类型三  电磁学作图1.按照电路图连接实物图。按照从电源的正极出发，顺着电流的方向连接到各电器元件，直到电源的负极结束。根据实物图画出电路图，要求画出方框式样的电路图布局，连线不能交叉，各元件要对应。2.家庭电路三线插座按照“左零右火中接地”的原则接线；开关与用电器之间串联，且开关的一端要先接在火线上；保险丝连接在干路火线上。3.磁体的磁感线在磁体的外部，磁感线都是从磁体的N极出发，回到S极。小磁针静止时N极所指的方向就是该点的磁场方向。4.安培定则判断通电螺线管的磁极，让变曲的四指指向螺线管中的电流方向，大拇指所指的方向就是通电螺线管的N极。5.电磁继电器分控制电路和受控电路一般情况下控制电路由低压电源、电磁铁组成;受控电路由高压电源、用电器、动触点、静触点组成。【经典例题】例题1：（2019•广安）如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。
