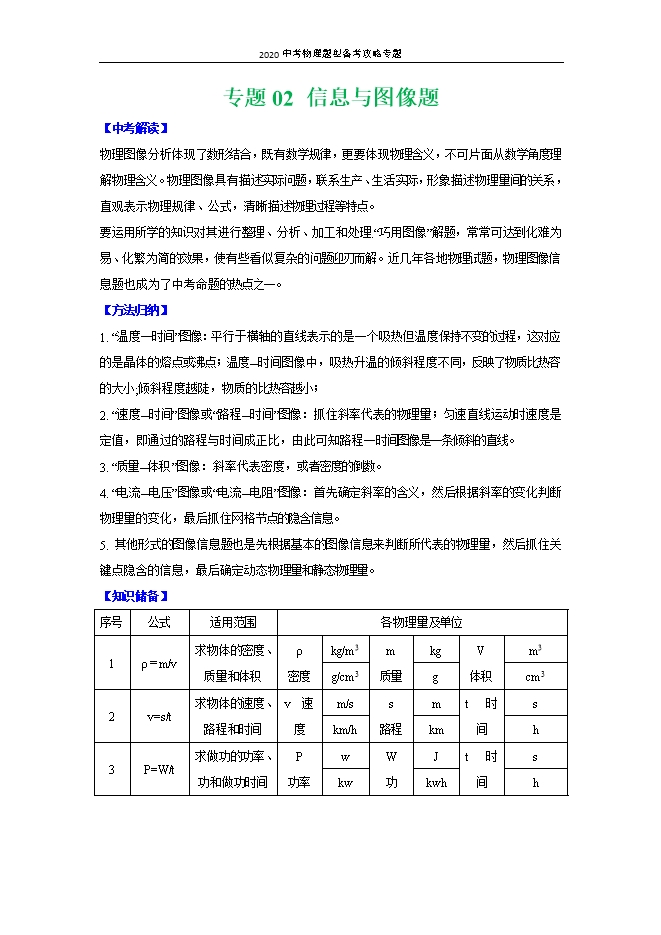

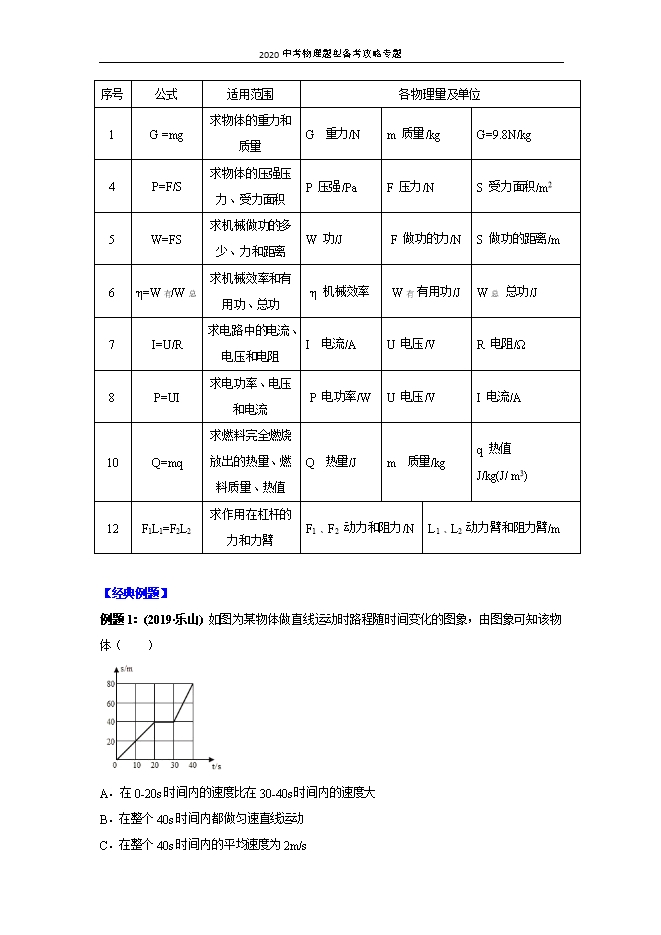

【内容简介】【中考解读】 物理图像分析体现了数形结合，既有数学规律，更要体现物理含义，不可片面从数学角度理解物理含义。物理图像具有描述实际问题，联系生产、生活实际，形象描述物理量间的关系，直观表示物理规律、公式，清晰描述物理过程等特点。要运用所学的知识对其进行整理、分析、加工和处理.“巧用图像”解题，常常可达到化难为易、化繁为简的效果，使有些看似复杂的问题迎刃而解。近几年各地物理试题，物理图像信息题也成为了中考命题的热点之一。【方法归纳】1. “温度一时间”图像：平行于横轴的直线表示的是一个吸热但温度保持不变的过程，这对应的是晶体的熔点或沸点；温度─时间图像中，吸热升温的倾斜程度不同，反映了物质比热容的大小：倾斜程度越陡，物质的比热容越小；2. “速度─时间”图像或“路程─时间”图像：抓住斜率代表的物理量；匀速直线运动时速度是定值，即通过的路程与时间成正比，由此可知路程一时间图像是一条倾斜的直线。3. “质量─体积”图像：斜率代表密度，或者密度的倒数。4. “电流─电压”图像或“电流─电阻”图像：首先确定斜率的含义，然后根据斜率的变化判断物理量的变化，最后抓住网格节点的隐含信息。5. 其他形式的也是根据基本的图像信息来判断所代表的物理量，然后抓住关键点隐含的信息，确定动态物理量和静态物理量。【知识储备】序号公式适用范围各物理量及单位1ρ＝m/v求物体的密度、质量和体积ρ密度kg/m3m质量kgV体积m3g/cm3gcm32v=s/t求物体的速度、路程和时间v  速度m/ss   路程mt   时间skm/hkmh3P=W/t求做功的功率、功和做功时间P    功率wW   功Jt   时间skwkwhh序号公式适用范围各物理量及单位1G =mg求物体的重力和质量G  重力/Nm 质量/kgG=9.8N/kg4P=F/S求物体的压强压力、受力面积P 压强/PaF 压力/NS 受力面积/m25W=FS求机械做功的多少、力和距离W 功/JF 做功的力/NS 做功的距离/m6η=W有/W总求机械效率和有用功、总功η 机械效率W有 有用功/JW总  总功/J7I=U/R求电路中的电流、电压和电阻I  电流/AU 电压/VR 电阻/Ω8P=UI求电功率、电压和电流P 电功率/WU 电压/VI 电流/A10Q=mq求燃料完全燃烧放出的热量、燃料质量、热值Q  热量/Jm  质量/kgq 热值J/kg(J/ m3)12F1L1=F2L2求作用在杠杆的力和力臂F1 、F2 动力和阻力/NL1 、L2 动力臂和阻力臂/m【经典例题】例题1：(2019•乐山) 如图为某物体做直线运动时路程随时间变化的图象，由图象可知该物体（    ）
