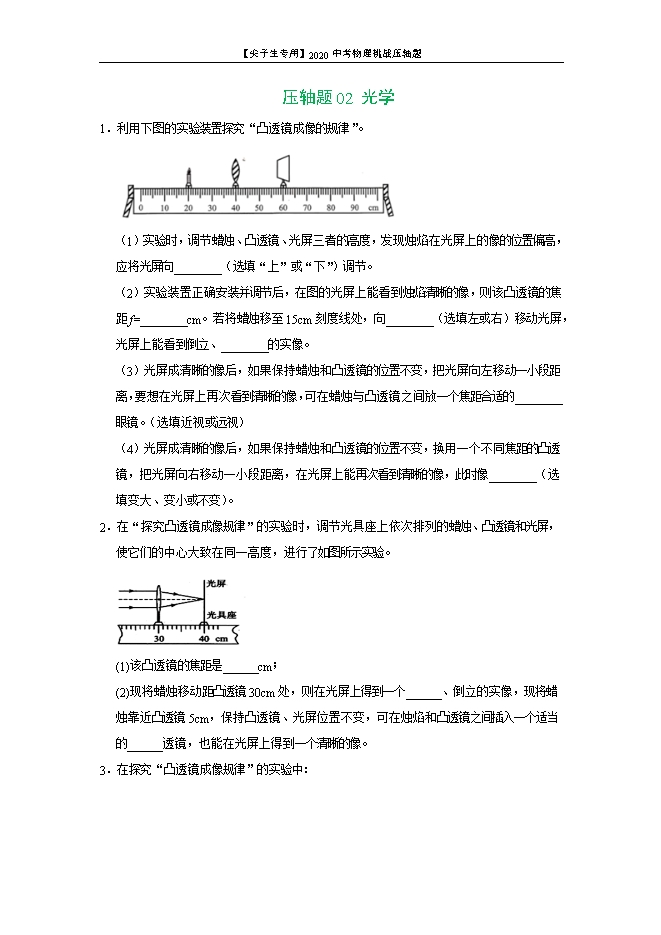

【内容简介】1．利用下图的实验装置探究“凸透镜成像的规律”。 （1）实验时，调节蜡烛、凸透镜、光屏三者的高度，发现烛焰在光屏上的像的位置偏高，应将光屏向________（选填“上”或“下”）调节。（2）实验装置正确安装并调节后，在图的光屏上能看到烛焰清晰的像，则该凸透镜的焦距f=________cm。若将蜡烛移至15cm刻度线处，向________（选填左或右）移动光屏，光屏上能看到倒立、________的实像。（3）光屏成清晰的像后，如果保持蜡烛和凸透镜的位置不变，把光屏向左移动一小段距离，要想在光屏上再次看到清晰的像，可在蜡烛与凸透镜之间放一个焦距合适的________眼镜。（选填近视或远视）（4）光屏成清晰的像后，如果保持蜡烛和凸透镜的位置不变，换用一个不同焦距的凸透镜，把光屏向右移动一小段距离，在光屏上能再次看到清晰的像，此时像________（选填变大、变小或不变）。【答案】上10左缩小远视变大【解析】【分析】【详解】(1)[1]烛焰在光屏上的像的位置偏高，应将光屏向上调节，使像成在光屏中央。(2)[2]由图可知，此时物距等于像距，且在光屏上能看到烛焰清晰的像，由凸透镜成像规律可知物距等于二倍焦距，此时物距为20cm，则凸透镜的焦距为10cm。[3][4]若将蜡烛移至15cm刻度线处，即物距增大，大于二倍焦距，则像距减小，所以要向左移动光屏，在光屏上成倒立缩小实像。(3)[5]保持蜡烛和凸透镜的位置不变，把光屏向左移动一小段距离，则像的位置不变，光屏向前移动，相当于眼睛成像在视网膜后，为远视眼，所以需要佩戴远视眼镜矫正，在光屏上再次看到清晰的像。(4)[6]持蜡烛和凸透镜的位置不变，换用一个不同焦距的凸透镜，把光屏向右移动一小段距离，在光屏上能再次看到清晰的像，即像距变大所以像变大。2．在“探究凸透镜成像规律”的实验时，调节光具座上依次排列的蜡烛、凸透镜和光屏，使它们的中心大致在同一高度，进行了如图所示实验。 (1)该凸透镜的焦距是______cm；(2)现将蜡烛移动距凸透镜30cm处，则在光屏上得到一个______、倒立的实像，现将蜡烛靠近凸透镜5cm，保持凸透镜、光屏位置不变，可在烛焰和凸透镜之间插入一个适当的______透镜，也能在光屏上得到一个清晰的像。【答案】10.0缩小凸【解析】【分析】【详解】(1)[1]平行于主光轴的光线经凸透镜折射后通过焦点，所以从图中可以看到，该凸透镜的焦距是 该凸透镜的焦距是10.0cm。(2)[2]现将蜡烛移动距凸透镜30cm处，这时物距大于两倍焦距，根据凸透镜的成像规律可知，在光屏上得到一个缩小、倒立的实像。[3]现将蜡烛靠近凸透镜5cm，这时物距变小，还是大于两倍焦距，根据凸透镜的动态成像规律，物体靠近，则像远离凸透镜，这时清晰的像在光屏后方，为了也能在光屏上得到一个清晰的像，可在烛焰和凸透镜之间插入一个适当凸透镜，凸透镜有会聚作用，这样清晰的像会靠近凸透镜。3．在探究“凸透镜成像规律”的实验中： (1)小红用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图甲所示，则该凸透镜的焦距为______cm；(2)如图乙中画出A点的像点A＇，我们能从平面镜前不同位置看到光屏上的像是因为光射在光屏上发生了______反射；(3)如图丙所示，保持蜡烛的位置不变，移动透镜至图丙所示刻度线处，则人眼应该在图中______选填“A”、“B”或“C”）处且朝着相应方向，才能观察到烛焰正立、放大的像； (4)图丁中，点燃蜡烛，经过凸透镜在光屏上成清晰的、倒立缩小的实像。然后，在烛焰和凸透镜之间放一副近视眼镜，发现光屏上的像变模糊了。近视眼镜的镜片为_____（选填“凹”或“凸”）透镜。不改变眼镜和透镜的位置，要使光屏上再次呈现清晰的像，可以进行的操作是：______（填“光屏远离透镜”或“蜡烛靠近透镜”）；(5)小红利用该凸透镜自制了一个模型照相机，如图戊所示。在纸筒M的一端嵌上这个凸透镜，纸筒N的一端蒙上一层半透明薄膜，把纸筒N套入M中，并能前后滑动。在较暗的室内，把凸透镜对着明亮的室外，调节凸透镜和薄膜之间的距离，在薄膜上可以看到室外景物清晰的像。再把凸透镜正对着室内近处点燃的蜡烛，为了薄膜上出现烛焰清晰的像，应该______（填“拉长”或“缩短”）凸透镜和薄膜之间的距离。
