2020年四川达州中考物理二轮题型突破课件:计算题05.类型五 电学综合计算

ID:129663 2020年04月03日 资料纠错 有奖上传 收藏

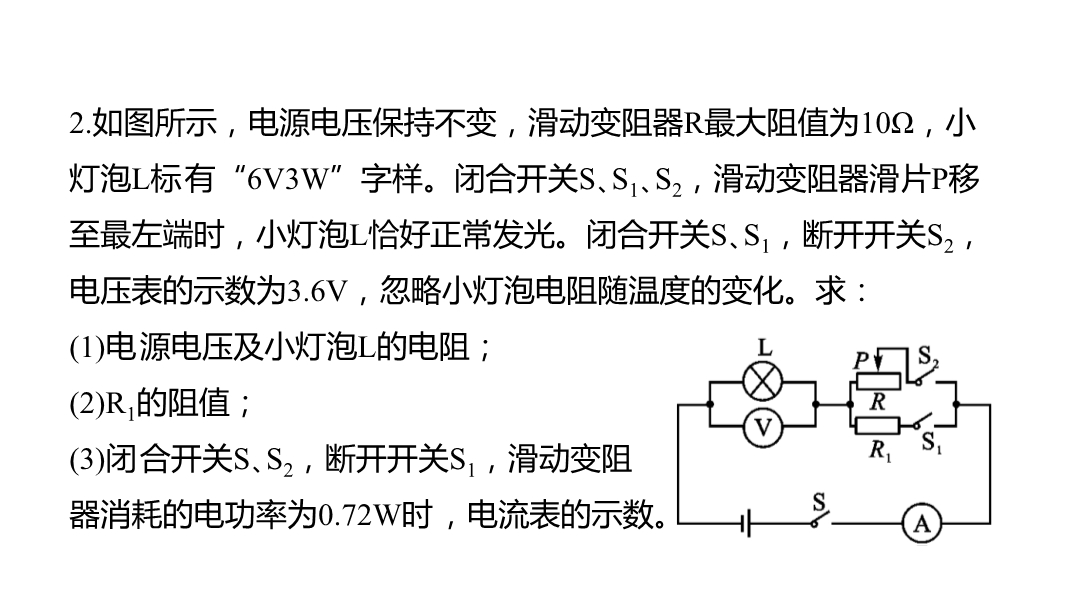

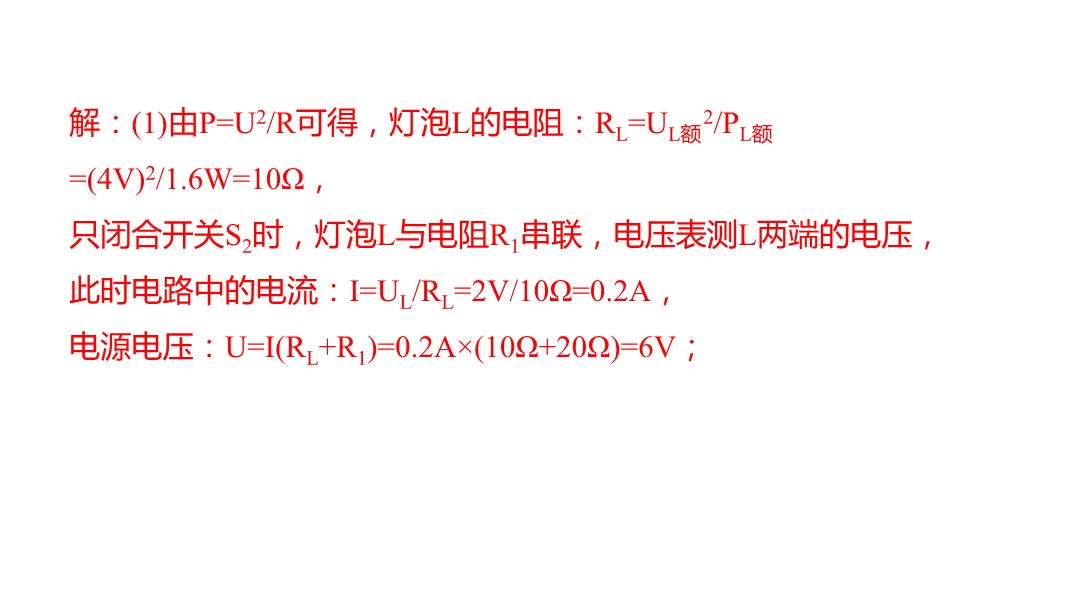

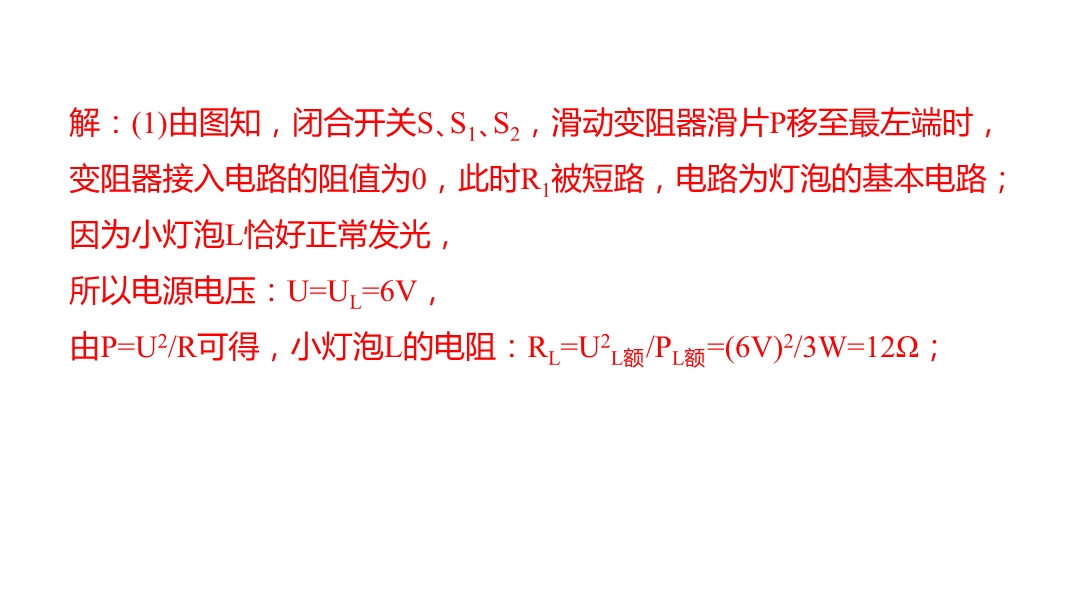

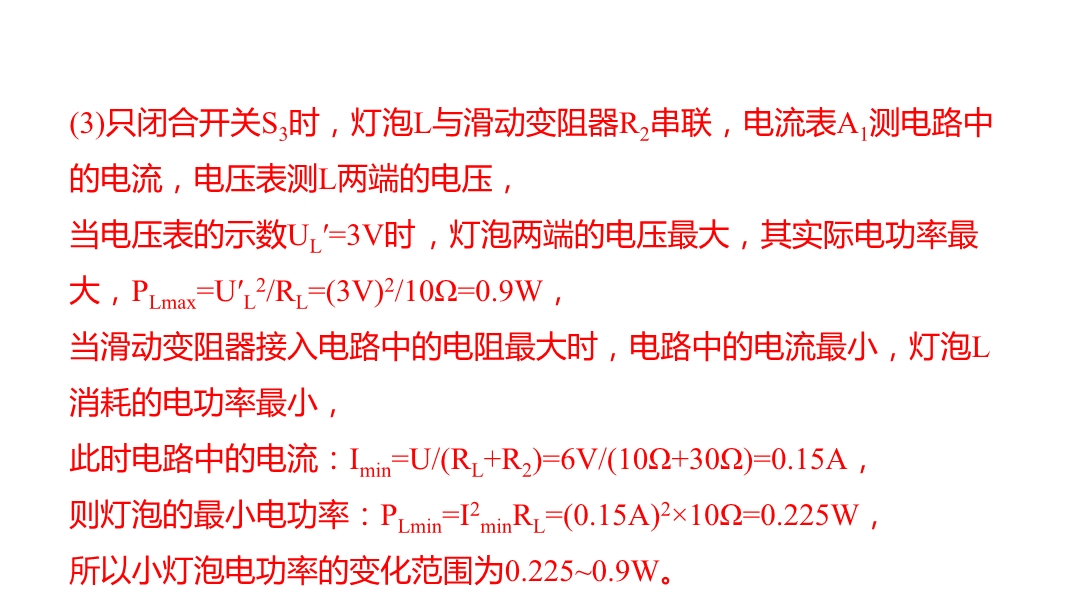

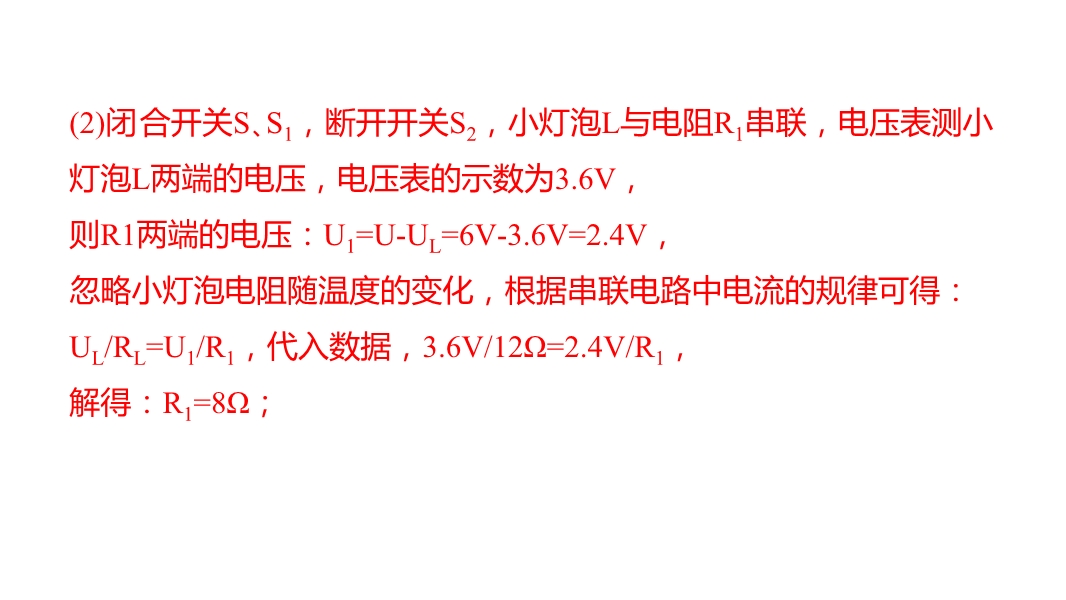

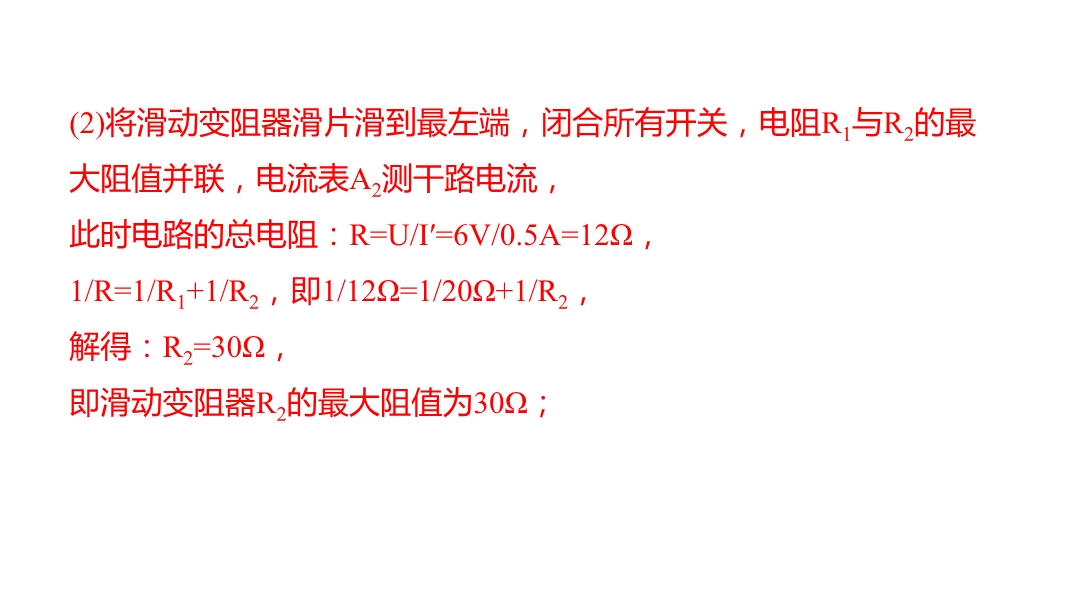

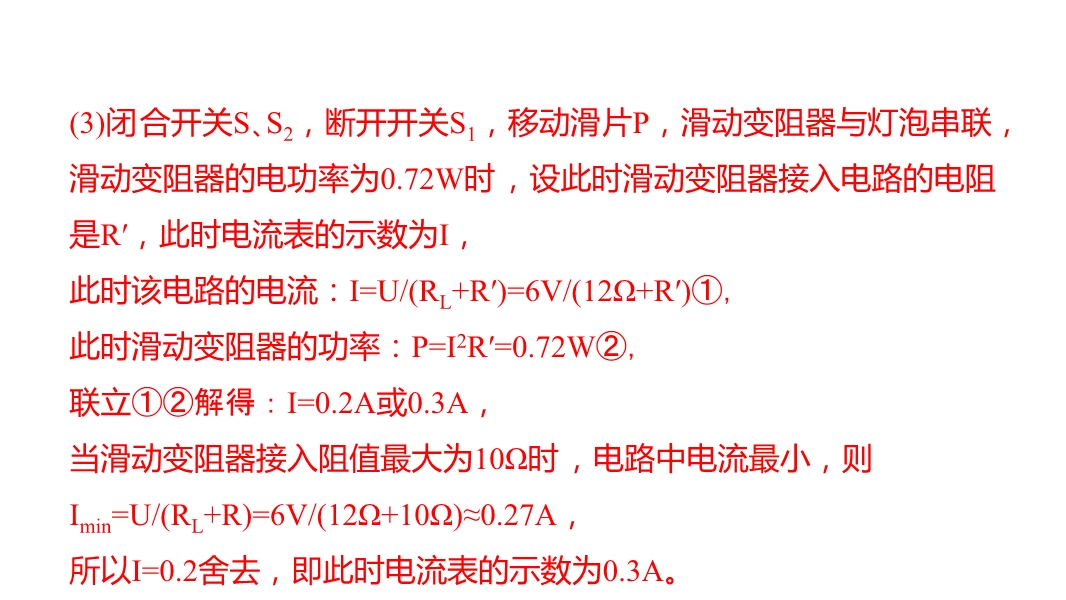

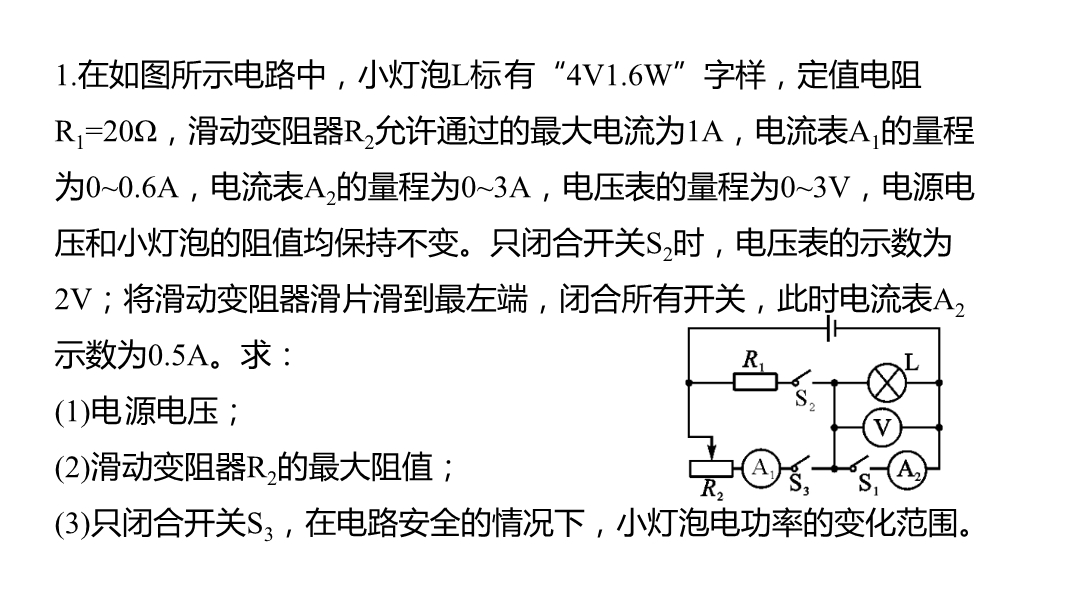

【内容简介】1.在如图所示电路中,小灯泡L标有“4V1.6W”字样,定值电阻R1=20Ω,滑动变阻器R2允许通过的最大电流为1A,电流表A1的量程为0~0.6A,电流表A2的量程为0~3A,电压表的量程为0~3V,电源电压和小灯泡的阻值均保持不变。只闭合开关S2时,电压表的示数为2V;将滑动变阻器滑片滑到最左端,闭合所有开关,此时电流表A2示数为0.5A。 求: (1)电源电压;(2)滑动变阻器R2的最大阻值;(3)只闭合开关S3,在电路安全的情况下,小灯泡电功率的变化范围。解:(1)由P=U2/R可得,灯泡L的电阻:RL=UL额2/PL额=(4V)2/1.6W=10Ω,只闭合开关S2时,灯泡L与电阻R1串联,电压表测L两端的电压,此时电路中的电流:I=UL/RL=2V/10Ω=0.2A,电源电压:U=I(RL+R1)=0.2A×(10Ω+20Ω)=6V;(2)将滑动变阻器滑片滑到最左端,闭合所有开关,电阻R1与R2的最大阻值并联,电流表A2测干路电流,此时电路的总电阻:R=U/I′=6V/0.5A=12Ω,1/R=1/R1+1/R2,即1/12Ω=1/20Ω+1/R2,解得:R2=30Ω,即滑动变阻器R2的最大阻值为30Ω;......
