【精品】备战2020全国中考物理真题分类全解析(150套):专题1.17 欧姆定律(原卷版和解析版)

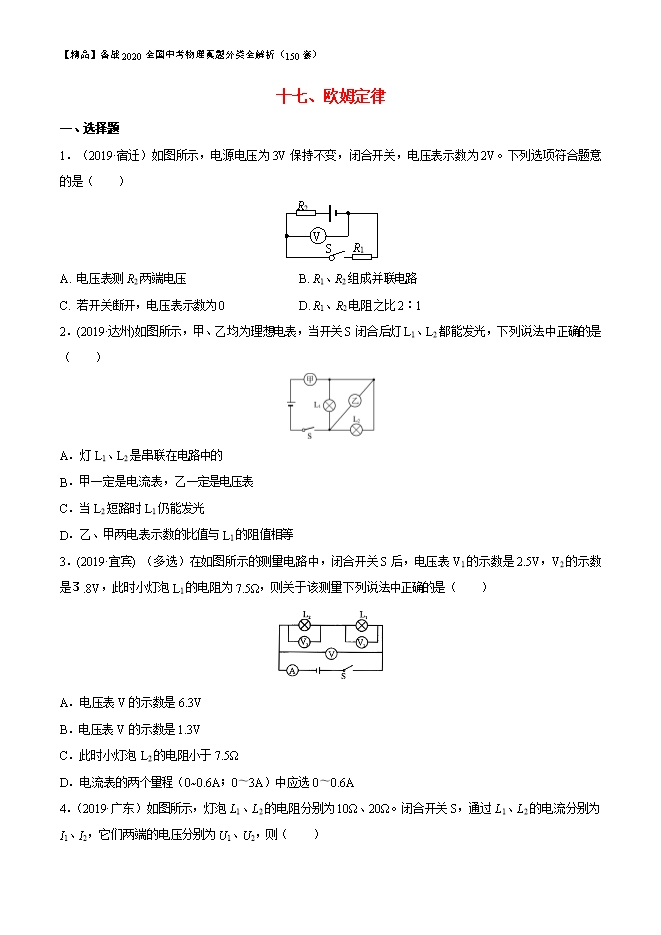

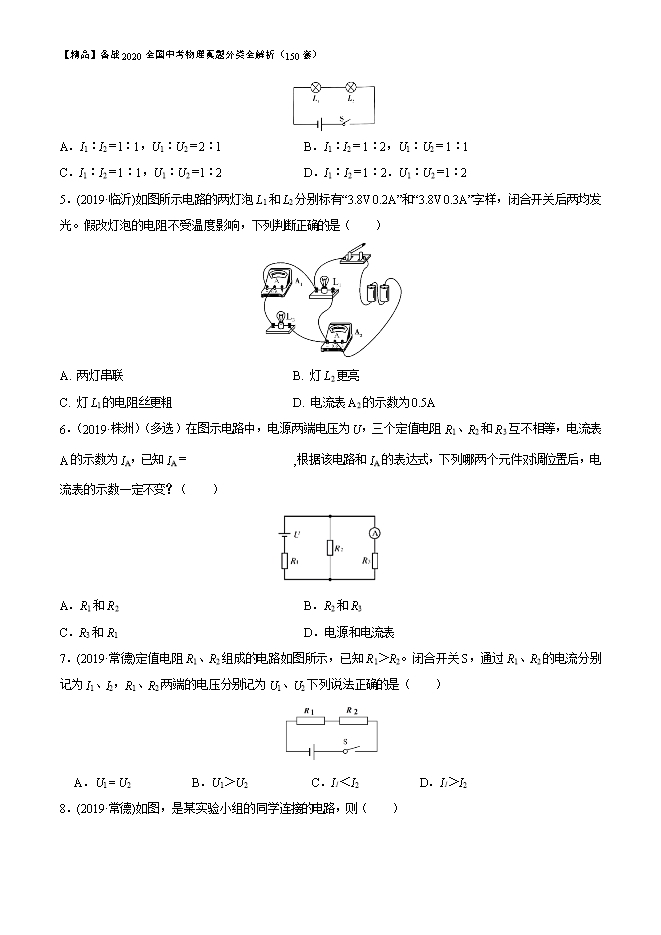

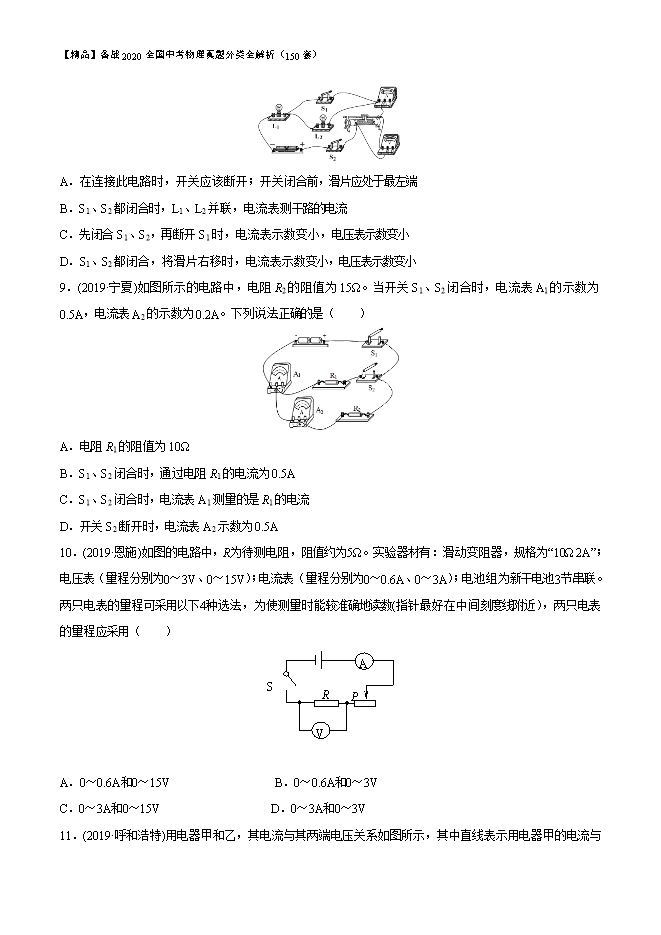

【内容简介】一、选择题1.(2019·宿迁)如图所示,电源电压为3V保持不变,闭合开关,电压表示数为2V。下列选项符合题意的是( )A. 电压表测R2两端电压 B. R1、R2组成并联电路C. 若开关断开,电压表示数为0 D. R1、R2电阻之比2︰1【答案】D【解析】ABD、由图知,开关闭合后,电阻R1、R2串联,电压表并联在R1两端的电压,测量电阻R1两端的电压,其大小U1=2V;电阻R2两端的电压U2=U-U1=3V-2V=1V,因为两电阻串联,所以由欧姆定律可知I==,则R1︰R2=U1︰U2=2V︰1V=2︰1;故AB错、D正确;C、若开关断开,电压表通过电阻R2接在电源上,测量电源电压,示数不为0,故C错。2.(2019·达州)如图所示,甲、乙均为理想电表,当开关S闭合后灯L1、L2都能发光,下列说法中正确的是( )A.灯L1、L2是串联在电路中的 B.甲一定是电流表,乙一定是电压表 C.当L2短路时L1仍能发光 D.乙、甲两电表示数的比值与L1的阻值相等【答案】B【解析】(1)读图可知,开关S闭合后,要使灯L1和L2都能发光只有并联才行,因为电压表要并联在电路中,电流表要串联在电路中,所以甲一定是电流表,乙一定是电压表,故A错误,B正确。(2)因为甲是电流表,当L2短路时,发生电源短路,L1不能发光,故C错误;(3)乙是电压表,测量L2两端电压,甲是电流表,测量干路上的电流,因此乙、甲两电表示数的比值不等于L1的阻值,而是等于总电阻的阻值,故D错误。3.(2019·宜宾) (多选)在如图所示的测量电路中,闭合开关S后,电压表V1的示数是2.5V,V2的示数是3.8V,此时小灯泡L1的电阻为7.5Ω,则关于该测量下列说法中正确的是( )A.电压表V的示数是6.3VB.电压表V的示数是1.3VC.此时小灯泡L2的电阻小于7.5ΩD.电流表的两个量程(0~0.6A;0〜3A)中应选0〜0.6A【答案】AD【解析】AB、由图可知,两灯泡串联,电压表V1测L1两端的电压,电压表V2测L2两端的电压,电压表V测电源电压;因为电源电压等于两灯泡两端电压之和,所以电源电压:U=U1+U2=2.5V+3.8V=6.3V,故A正确,B错误;C、因为串联电路中电流处处相等。已知此时小灯泡L1的电阻R1=7.5Ω,则流经小灯泡L1的电流I1===A,串联电路中电流处处相等,即I=I1=I2=A,则此时小灯泡L2的电阻R2===11.4Ω>7.5Ω,故C错误;D、由C可知,电路中的电流不超过0.6A,则电流表的两个量程应选0~0.6A,故D正确。4.(2019·广东)如图所示,灯泡L1、L2的电阻分别为10Ω、20Ω。闭合开关S,通过L1、L2的电流分别为I1、I2,它们两端的电压分别为U1、U2,则( )A.I1︰I2=l︰1,U1︰U2=2︰l B.I1︰I2=1︰2,U1︰U2=1︰1 C.I1︰I2=1︰1,U1︰U2=l︰2 D.I1︰I2=1︰2.U1︰U2=l︰2【答案】C【解析】由图可知:灯泡L1、L2串联;根据串联电路的电流特点可知,通过L1、L2的电流相等,即I1︰I2=1︰1;故BD错误;根据I=可得它们两端的电压之比:U1︰U2=I1R1︰I2R2=R1︰R2=10Ω︰20Ω=1︰2,故A错误,C正确。
