【精品】备战2020全国中考物理真题分类全解析(150套):专题1.16 电压 电阻(原卷版和解析版)

ID:123455 2020年02月05日 资料纠错 有奖上传 收藏

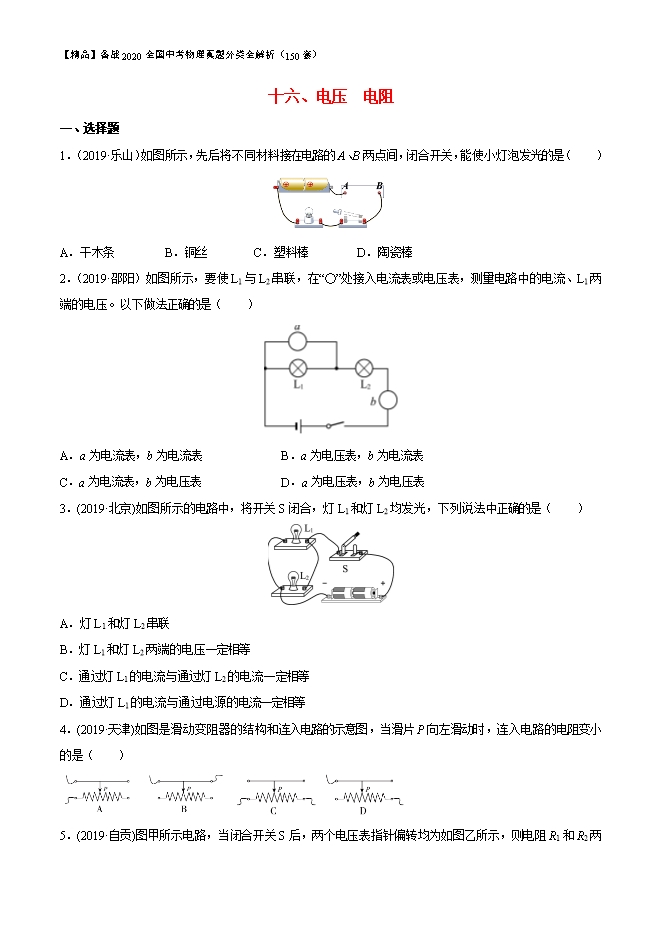

【内容简介】一、选择题1.(2019·乐山)如图所示,先后将不同材料接在电路的A、B两点间,闭合开关,能使小灯泡发光的是(  )A.干木条           B.铜丝        C.塑料棒             D.陶瓷棒【答案】B【解析】A、干木条不易导电,属于绝缘体,不能使小灯泡发光,故A错误;B、铜丝容易导电,属于导体,能使小灯泡发光,故B正确;C、塑料袋不易导电,属于绝缘体,不能使小灯泡发光,故C错误;D、陶瓷棒不易导电,属于绝缘体,不能使小灯泡发光,故D错误。容易导电的物体叫导体,不容易导电的物体叫绝缘体;常见的导体包括:人体、大地、各种金属、酸碱盐的溶液等。常见的绝缘体有陶瓷、玻璃、橡胶、油等;导体和绝缘体没有绝对的界限。2.(2019·邵阳)如图所示,要使L1与L2串联,在“〇”处接入电流表或电压表,测量电路中的电流、L1两端的电压。以下做法正确的是(  )A.a为电流表,b为电流表                 B.a为电压表,b为电流表C.a为电流表,b为电压表                 D.a为电压表,b为电压表【答案】B【解析】电压表应并联使用,如果将电压表串联在电路中,电路中将没有电流;电流表应串联使用,如果将电流表与被测电路并联,则会造成被测用电器短路。由图可知,a表跟灯泡L1并联,所以a应为电压表;b表串联在电路中,所以b应为电流表,此时电流表测量电路中的电流,电压表测量L1两端的电压。3.(2019·北京)如图所示的电路中,将开关S闭合,灯L1和灯L2均发光,下列说法中正确的是(  )A.灯L1和灯L2串联   B.灯L1和灯L2两端的电压一定相等      C.通过灯L1的电流与通过灯L2的电流一定相等   D.通过灯L1的电流与通过电源的电流一定相等【答案】B【解析】(1)在串联电路中电流只有一条路径,各用电器之间相互影响;在并联电路中电流有多条流通路径,各个用电器之间互不影响,独立工作。(2)并联电路中,各支路两端的电压相等。由图可知,两灯泡并联,根据并联电路中电压和电流的规律进行判断。A、开关闭合后,电路中有两条并列的电流路径,所以灯L1和灯L2并联,故A错误;B、两灯并联,由并联电路的电压特点可知,两灯两端的电压一定相等,故B正确;C、当两灯泡的规格不相同时,通过灯L1和灯L2的电流一定不相等,当两灯泡的规格相同时,通过灯L1和灯L2的电流一定相等,故C错误;D、通过电源的电流是干路电流,由于干路电流等于各支路电流之和,所以通过灯L1的电流一定小于通过电源的电流,故D错误。4.(2019·天津)如图是滑动变阻器的结构和连入电路的示意图,当滑片P向左滑动时,连入电路的电阻变小的是(  )【答案】A【解析】A、图中滑片向左移动时,电阻丝接入部分变短,连入的阻值变小,符合题意;B、同时接入上方两接线柱,相当于接入一导线,滑片移动,接入电阻不变,不合题意;C、同时接入下方两接线柱,相当于接入一定值电阻,滑片移动,接入的电阻值不变,不合题意;D、滑片向左移动时,电阻丝接入部分变长,接入电路中的电阻变大,不符合题意。
