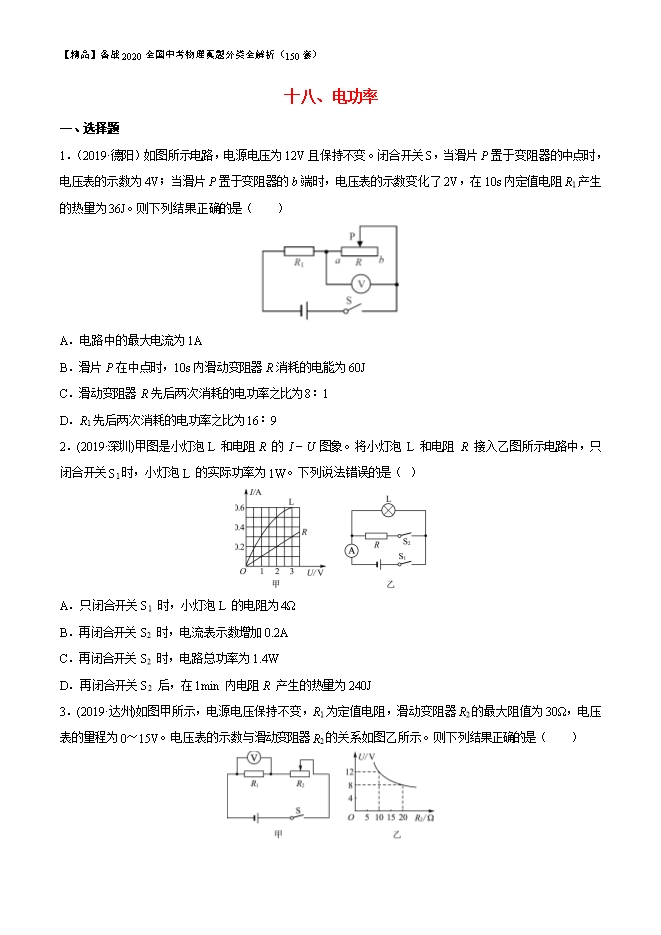

【内容简介】一、选择题1．（2019·德阳）如图所示电路，电源电压为12V且保持不变。闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为36J。则下列结果正确的是（    ）A．电路中的最大电流为1AB．滑片P在中点时，10s内滑动变阻器R消粍的电能为60JC．滑动变阻器R先后两次消耗的电功率之比为8∶1D．R1先后两次消耗的电功率之比为16∶9【答案】D【解析】根据电路图可知，定值电阻与滑动变阻器串联，电压表测滑动变阻器两端的电压；滑片从中点到b端时，变阻器接入电路的阻值增大，由串联分压的规律可知，电压表示数（变阻器的电压）将增大，电压表示数增大了2V，即滑片在b点时电压表的示数为4V+2V=6V；在10s内定值电阻R1产生的热量为36J，由Q=W=Pt=t可得R1的阻值：R1=t=×10s=10Ω；A、当滑片在a点时，变阻器接入电路的阻值为0，电路中的电流最大，则电路中的最大电流：I最大== =1.2A，故A错误；B、串联电路中各处的电流相等，滑片在中点时，电路中的电流：I= = =0.8A，10s内滑动变阻器R消耗的电能：W滑=U滑It=4V×0.8A×10s=32J，故B错误；C、当滑片在b点时，变阻器接入的阻值最大，电路中的电流最小，电路中的最小电流：I最小== =0.6A，由P=UI可得，滑动变阻器R先后两次消耗的电功率之比：= = ，故C错误；D、由P=UI可得，R1先后两次消耗的电功率之比：= = ，故D正确。2．(2019·深圳)甲图是小灯泡L 和电阻R的I − U图象。将小灯泡 L 和电阻R接入乙图所示电路中，只闭合开关S1时，小灯泡L 的实际功率为1W。下列说法错误的是（）A．只闭合开关S1时，小灯泡L 的电阻为4ΩB．再闭合开关S2时，电流表示数增加0.2AC．再闭合开关S2时，电路总功率为1.4WD．再闭合开关S2后，在1min 内电阻R产生的热量为240J【答案】D【解析】A、只闭合 S1时，电路中只接入 L，L 的实际功率为 1W，由P=UI得，在甲图中找出L 符合U、I乘积为 1W 的图象，则U=2V，I=0.5A，则小灯泡 L 的电阻为4Ω ，故 A 选项不符合题意；B 、由 A 选项分析得电源电压U=2V，再闭合 S2后，R并联接入电路，电压为 2V，在甲图中找出 R 此时对应电流为0.2A，则电流表示数增大0.2A，故B选项不符合题意；C 、再闭合 S2时，电源电压为 2V，R的电流为 0.2A，L 的电流为 0.5A，电路中总电流为 0.7A，故总功率P=U总I总=2V×0.7A=1.4W，故 C 选项不符合题意。D 、再闭合 S2时，电源电压为 2V，R的电流为 0.2A，在1min 内电阻R产生的热量Q=W=UIt=2V×0.2A×60s=24J，故 D 选项符合题意。
