2019年中考物理试题分类汇编(五)——50伏安法测电阻专题(word版含答案)

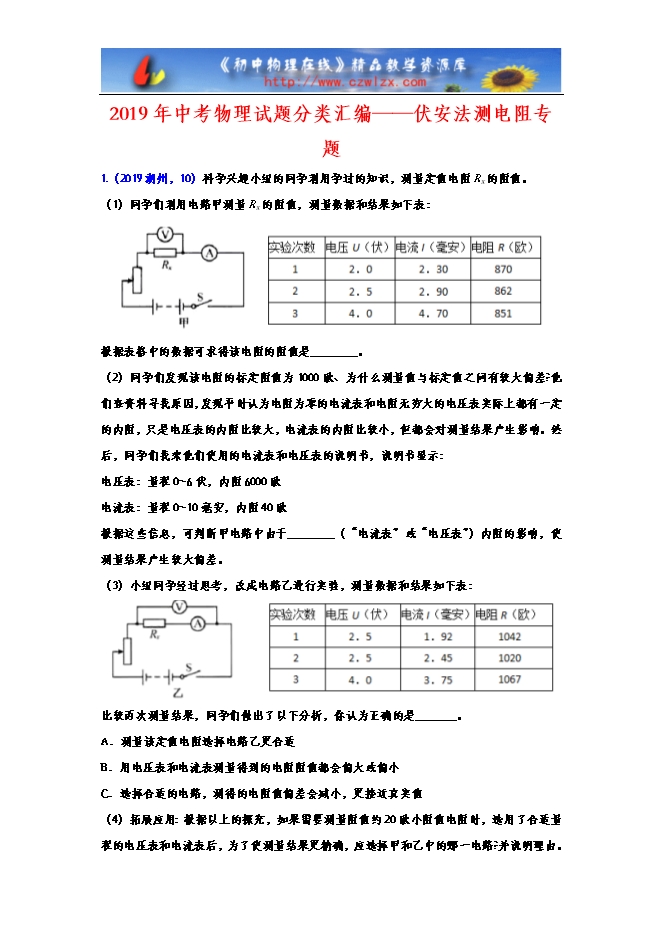

【内容简介】1.(2019湖州,10)科学兴趣小组的同学利用学过的知识,测量定值电阻Rx的阻值。(1)同学们利用电路甲测量Rx的阻值,测量数据和结果如下表:根据表格中的数据可求得该电阻的阻值是________。(2)同学们发现该电阻的标定阻值为1000欧、为什么测量值与标定值之间有较大偏差?他们查资料寻找原因,发现平时认为电阻为零的电流表和电阻无穷大的电压表实际上都有一定的内阻,只是电压表的内阻比较大,电流表的内阻比较小,但都会对测量结果产生影响。然后,同学们找来他们使用的电流表和电压表的说明书,说明书显示:电压表:量程0~6伏,内阻6000欧电流表:量程0~10毫安,内阻40欧根据这些信息,可判断甲电路中由于________(“电流表”或“电压表”)内阻的影响,使测量结果产生较大偏差。(3)小组同学经过思考,改成电路乙进行实验,测量数据和结果如下表:比较两次测量结果,同学们做出了以下分析,你认为正确的是_______。A.测量该定值电阻选择电路乙更合适B.用电压表和电流表测量得到的电阻阻值都会偏大或偏小C.选择合适的电路,测得的电阻值偏差会减小,更接近真实值(4)拓展应用:根据以上的探究,如果需要测量阻值约20欧小阻值电阻时,选用了合适量程的电压表和电流表后,为了使测量结果更精确,应选择甲和乙中的哪一电路?并说明理由。________
部分内容预览
只能预览部分内容,查看全部内容需要下载哦~
