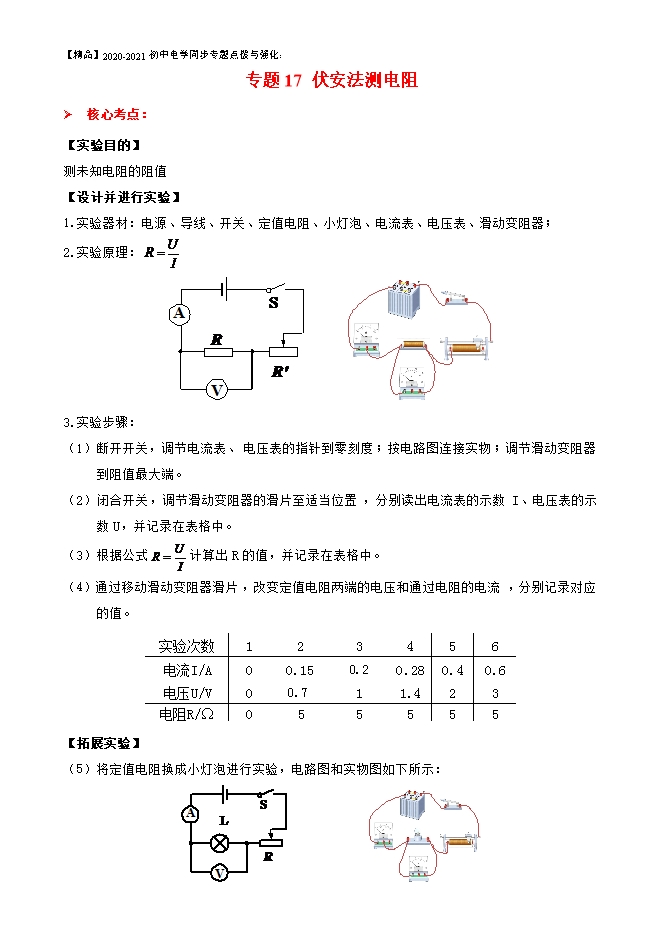

【内容简介】核心考点：【实验目的】测未知电阻的阻值【设计并进行实验】1.实验器材：电源、导线、开关、定值电阻、小灯泡、电流表、电压表、滑动变阻器；2.实验原理：        3.实验步骤：（1）断开开关，调节电流表、电压表的指针到零刻度；按电路图连接实物；调节滑动变阻器到阻值最大端。（2）闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数I、电压表的示数U，并记录在表格中。（3）根据公式 计算出R的值，并记录在表格中。（4）通过移动滑动变阻器滑片，改变定值电阻两端的电压和通过电阻的电流，分别记录对应的值。 【拓展实验】（5）将定值电阻换成小灯泡进行实验，电路图和实物图如下所示：             【分析数据】①将测得的定值电阻阻值进行求平均值： ②不能将小灯泡的电阻测量值进行求平均值，因为小灯泡电阻受温度的影响，是变化的。定值电阻和小灯泡的 图如下：        【实验结论】电阻是导体本身的特性，和导体的电流与电压无关；灯泡的电阻不是固定的，随温度的升高而增大。【交流与讨论】（1）滑动变阻器的作用：保护电路、改变定值电阻（小灯泡）两端的电压和通过的电流。（2）滑动变阻器规格的选取： （3）要使小灯泡正常发光，应移动滑片，使电压表示数为小灯泡额定电压。（4）电压表示数小于（或大于）小灯泡额定电压时，滑片移动方向的判断：应使滑动变阻器接入电路中的电阻变小（或变大）。（5）实验时多次测量的目的：①定值电阻：获得多组数据求平均值，减小误差；②小灯泡：获得多组数据，探究灯丝的电阻与温度之间的变化关系；（6）电路故障分析。（7）I－U图像分析与绘制：①如图所示，a为定值电阻，b为小灯泡，c为电压表接滑动 变阻器两端时，小灯泡的I－U图像；②得出小灯泡电阻的变化规律：小灯泡的电阻随着温度的升高而增大。
