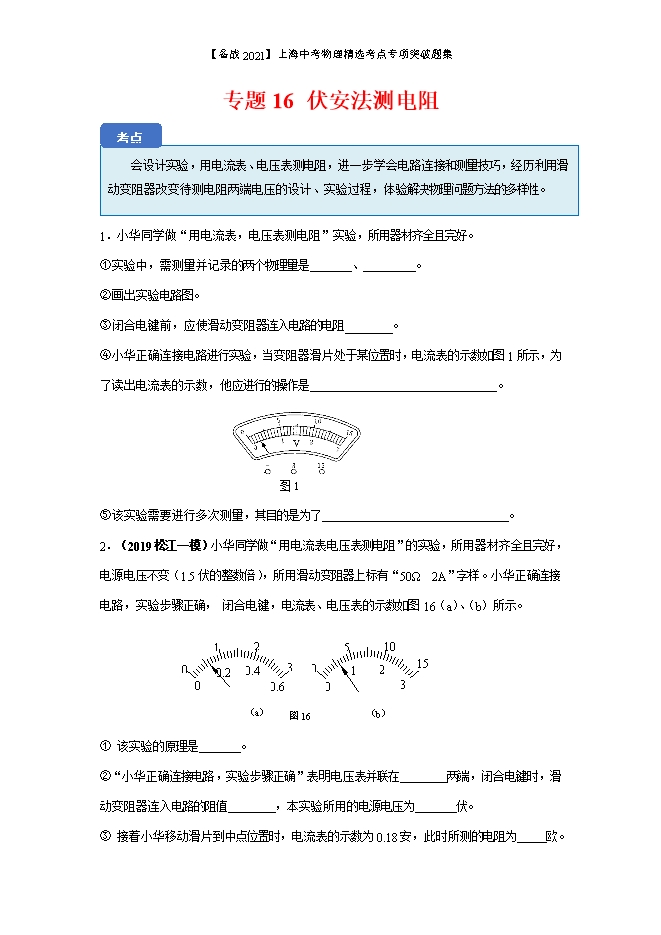

【内容简介】1．小华同学做“用电流表，电压表测电阻”实验，所用器材齐全且完好。①实验中，需测量并记录的两个物理量是       、         。②画出实验电路图。③闭合电键前，应使滑动变阻器连入电路的电阻________。④小华正确连接电路进行实验，当变阻器滑片处于某位置时，电流表的示数如图1所示，为了读出电流表的示数，他应进行的操作是                                。 ⑤该实验需要进行多次测量，其目的是为了                                。2．（2019松江一模）小华同学做“用电流表电压表测电阻”的实验，所用器材齐全且完好，电源电压不变（1.5伏的整数倍），所用滑动变阻器上标有“50Ω  2A”字样。小华正确连接电路，实验步骤正确， 闭合电键，电流表、电压表的示数如图16（a）、（b）所示。 ① 该实验的原理是       。②“小华正确连接电路，实验步骤正确”表明电压表并联在        两端，闭合电键时，滑动变阻器连入电路的阻值        ，本实验所用的电源电压为       伏。③ 接着小华移动滑片到中点位置时，电流表的示数为0.18安，此时所测的电阻为     欧。（电阻精确到0.1欧）3．（2021闵行一模）小华同学做“用电流表、电压表测电阻”的实验，器材有：电池组、待测电阻Rx、电流表、电压表、滑动变阻器、开关以及导线若干。小华连接电路，操作规范，闭合开关，移动滑片发现电压表、电流表指针偏转方向相反，他立即停止实验。① 该实验的原理是：         。② 电压表接在           两端。③ 小华重新正确连接电路并完成实验，发现滑片不能移至变阻器阻值最小处，请说明可能的原因有哪些。            。4．（2020闵行一模）小华同学做“用电流表、电压表测电阻”实验，实验器材有：电压恒定的电源、待测电阻Rx、电流表、电压表、滑动变阻器（标有“20Ω  2A”字样）、开关以及导线若干。实验中，小华正确连接电路，操作步骤正确，闭合开关时电表示数如图18（a）、（b）所示。接着，移动滑片至中点位置（阻值恰好为最大值的一半），观察到电流表示数为0.38安，同时发现电压表0~15伏量程已损坏，小华通过计算得出了此时Rx的电压。根据以上信息，回答下列问题：（1）该实验的原理是        。 （2）请在答题卡虚框内画出小华的实验电路图。        。（3）完成表格中（11）、（12）、（13）空的数据填写。
