沪粤版九年级物理上册教案:13.5怎样认识和测量电压2

ID:117812 2019年08月12日 资料纠错 有奖上传 收藏

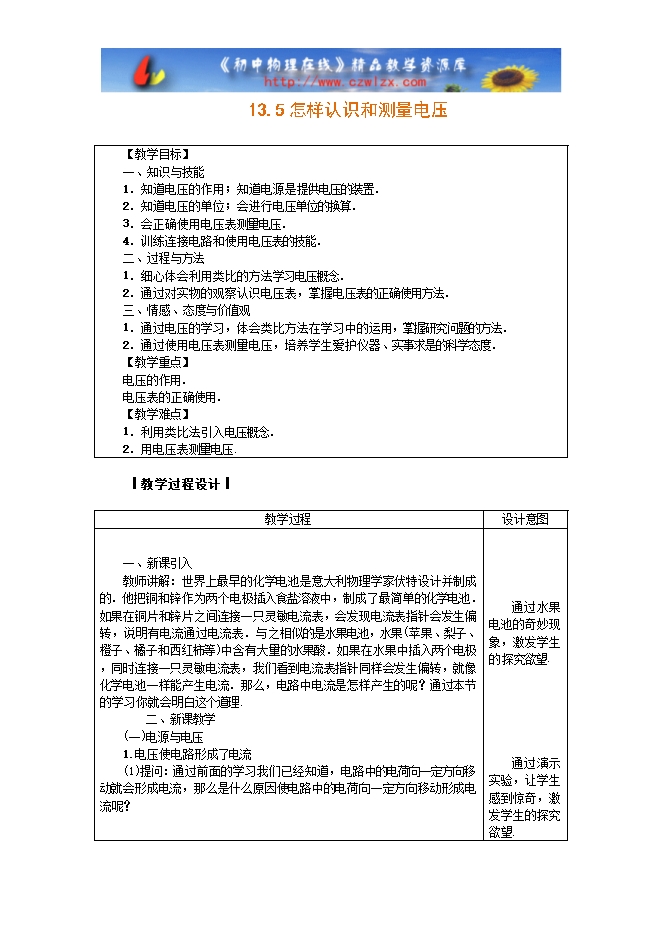

【内容简介】 【教学目标】 一、知识与技能 1.知道电压的作用;知道电源是提供电压的装置. 2.知道电压的单位;会进行电压单位的换算. 3.会正确使用电压表测量电压. 4.训练连接电路和使用电压表的技能. 二、过程与方法 1.细心体会利用类比的方法学习电压概念. 2.通过对实物的观察认识电压表,掌握电压表的正确使用方法. 三、情感、态度与价值观 1.通过电压的学习,体会类比方法在学习中的运用,掌握研究问题的方法. 2.通过使用电压表测量电压,培养学生爱护仪器、实事求是的科学态度. 【教学重点】 电压的作用. 电压表的正确使用. 【教学难点】 1.利用类比法引入电压概念. 2.用电压表测量电压.   ┃教学过程设计┃   教学过程 设计意图 一、新课引入 教师讲解:世界上最早的化学电池是意大利物理学家伏特设计并制成的.他把铜和锌作为两个电极插入食盐溶液中,制成了最简单的化学电池.如果在铜片和锌片之间连接一只灵敏电流表,会发现电流表指针会发生偏转,说明有电流通过电流表.与之相似的是水果电池,水果(苹果、梨子、橙子、橘子和西红柿等)中含有大量的水果酸.如果在水果中插入两个电极,同时连接一只灵敏电流表,我们看到电流表指针同样会发生偏转,就像化学电池一样能产生电流.那么,电路中电流是怎样产生的呢?通过本节的学习你就会明白这个道理.   二、新课教学 (一)电源与电压 1.电压使电路形成了电流 (1)提问:通过前面的学习我们已经知道,电路中的电荷向一定方向移动就会形成电流,那么是什么原因使电路中的电荷向一定方向移动形成电流呢? 演示实验:教师出示如图13-5-1所示的实验装置,引导学生与水流进行类比,如前面学习的连通器,当连通器两端管子中水面相平时,管子两端没有压力差,打开夹子,管子中水就不会流动;如果往其中一边管子加水,使两端管子中水面不相平,管子两端有压力差,打开夹子,管子中水会从水面高的管子向水面低的管子流动. (2)提问:为什么在连通器里的水面相平时,水不发生流动,而水面不相平时,为什么管子中水会从水面高的管子向水面低的管子流动呢? 根据上期学过的知识引导学生分析思考可知:水位差(又叫水压)是使水发生定向移动形成水流的原因. (3)利用多媒体课件展示,以加深学生对下列问题的理解: 如图13-5-2甲所示,A容器中的水位高于B容器中的水位,则AB产生水压,所以EF的两边——左边与右边受到水的压强不相等,左边的压强大.所以,当阀门K打开时,CD段就有水流.但是这一水流是暂时的,因为当A、B的水位相同时,水便不再流动了,那么怎样才能获得持续的水流呢? (4)教师继续引导学生找出解决问题的办法: 如图13-5-2乙所示,如果在A、B两容器间安装一抽水机,将B容器中的水不断抽到A中,保持A、B两容器中水的高度不同,即存在水压,那样就可以得到持续的水流. 如图13-5-2丙所示,当电路中不接电池时,灯泡不发光,这表明没有电源,电路中没有电流;当把电池接入电路中时,灯泡就发光,这说明电路中有了电流. 由此现象可知:电源电压电流. 由此可见“电源是提供电压的装置”. (5)启发分析:我们可以用类比的方法,水压使水管中的水定向移动,形成了水流;电源使导体中的自由电荷在电路中定向移动,形成了电流.所以说,电压是使电路中的自由电荷定向移动形成电流的原因. (6)注意:电压是形成电流的原因,但并不是存在电压就一定有电流,还要看电路是否是通路.电压不能说成哪一点的电压,表述电压时,必须指明是“哪一个用电器两端的电压”或“哪两点间的电压”. 2.电压的符号和单位 让学生阅读课本第63~65页内容后,让学生归纳总结,教师订正. (1)如果电路两端保持一定的电压,就能形成持续的电流,电压通常用字母U表示. (2)电源的作用就是提供电压,不同的电源在电路两端提供的电压不同. (3)电压的单位:在国际单位制中,电压的单位是伏特,符号是V.电压的单位还有千伏(kV)、毫伏(mV),他们间的换算关系是:1kV=103V,1V=103mV. (4)生活中常见的电压值 电视天线接收的信号电压 约0.1mV 维持人体生物电流的电压 约1mV 1节干电池的电压 1.5V 手机锂电池的电压 约3.6V 对人体安全的电压 ≤36V 家庭生活用电的电压 220V 工厂生产用电的电压 380V 电视机显像管的工作电压 >10kV 雷电的电压 可达103kV   教师提问:电压是形成电流的原因,那么什么仪器能够测量电压的大小,如何测量呢? (二)怎样测量电压 1.教师讲解:测量电压大小的仪表叫电压表. 2.[活动1]认识电压表:由学生观察电压表后回答相关问题. 学生回答后,教师订正: (1)认识电压表 ①电压表的图形符号是________.() ②实验室常用的电压表有两个量程,分别是________、________.它们的分度值分别________、________.(0~3V、0~15V,0.1V、0.5V) (2)电压表读数 ①读数方法:先观察量程,再认出每一大格和每一小格表示的电压值,最后确认指针表示的是多少. ②练习读数:利用小黑板,用笔画上放大的电压表的表盘刻度和三个接线柱,用有色纸板做成指针,接线柱和指针所对刻度可以任意摆放,让学生练习读数.也可以给出电压值,让学生摆放指针和接线柱对应的位置练习读数. (3)电压表的正确使用   ①测量前,应检查指针是否对准零刻度线.如果有偏差,需先“校零”.   ②测电压时,电压表必须并联在被测电路的两端,并使电流从电压表的“+”接线柱流入,从“-”接线柱流出.   ③各种电压表都有一定的量程(允许测量的最大电压),被测电压不能超过它的量程.电压表有两个量程,分别是“0~3V”和“0~15V”,两个量程共用一个“-”接线柱.因此,电压表的刻度盘上也有两挡对应的刻度值.测量时应根据被测电压的大小,选择合适的量程.   ④在不能估计被测电压大小的情况下,应选用最大的量程,并用试触法判断电压的大小,然后再根据判断结果,选用合适的量程. (4)电压表与电流表的异同   电压表 电流表 不 同 点 作用 测量电压 测量电流 符号 表盘上标有“V”(即电压表的单位伏特) 表盘上标有“A”(即电流表的单位安培) 连接     方式 必须并联接入待测电路两端 必须串联接入待测电路两端 连接     电源 可以直接接在电源两极上,此时示数即为电源电压 绝对不允许将电流表的两个接线柱直接接在电源的两极上,否则会烧坏电流表、损坏电源 相同点 接线柱的连接规则相同,都是使电流“+”进“-”出;量程的选择规则相同,都不能让待测值超过量程,测量前应进行估计或试触;读数程序相同,都应先看清量程和分度值再读数.   教师讲解:我们已经知道如何正确使用电压表,那么能不能用电压表进行实际操作呢? 3.[活动2]用电压表测量电压 (1)提出问题:怎样用电压表测干电池的电压? (2)制订计划与设计实验: ①请同学们测一测1节1号干电池、1节5号干电池、1节7号干电池和一个电子表上纽扣电池的电压. ②分别测一测2节干电池串联,3节干电池串联后的总电压,看看电池串联后的电压跟各节电池的电压之和有什么关系. ③连接电路分别如图13-5-3甲、乙、丙所示. (3)实验器材:1号干电池3节;5号、7号干电池各1节;开关1只;导线若干;1个纽扣电池;电压表. (4)进行实验与收集数据: ①将电压表的正接线柱通过开关分别与1节1号干电池,1节5号干电池,1节7号干电池,1个纽扣电池的正极相连,负接线柱与各电池的负极相连,合上开关,这时电压表的示数表示各电池的电压,如图13-5-3甲所示,并记录数据. ②取2节干电池,分别测出每节的电压,再将这两节干电池串联起来,测出串联总电压,如图13-5-3乙所示,并记录测得数据. ③取3节干电池,分别测出每节的电压,再将这3节电池串联起来,测出串联电压,如图13-5-3丙所示,并记录测得数据. 记录数据: 电池型号 1节1号干电池 1节5号干电池 1节7号干电池 2节干电池串联 3节干电池串联 电压U/V 1.5 1.5 1.5 3.0 4.5     (5)分析论证:通过对上述数据分析可知:常用各种型号电池干电池的电压是1.5V;2节干电池串联总电压等于每节干电池电压之和;3节干电池串联总电压等于各节电池电压之和. (6)得出结论:①常用各种干电池的电压是1.5V;②几节电池串联后的总电压等于各节电池电压之和.           通过水果电池的奇妙现象,激发学生的探究欲望.           通过演示实验,让学生感到惊奇,激发学生的探究欲望.                                                           培养类比思维,掌握物理学习方法.                         培养学生自主学习、归纳总结的能力.                                                                               让学生亲身体验科学探究的实验过程,既可活跃课堂氛围,又能培养学生的自主探究能力.                         培养学生总结归纳、分析对比的能力.                     让学生亲身体验科学探究的实验过程,既可活跃课堂氛围,又能培养学生的自主探究能力.                                       培养学生分析论证、总结归纳的能力.
