2019年中考物理试题分类汇编(第04期):电与磁

ID:117583 2019年07月27日 资料纠错 有奖上传 收藏

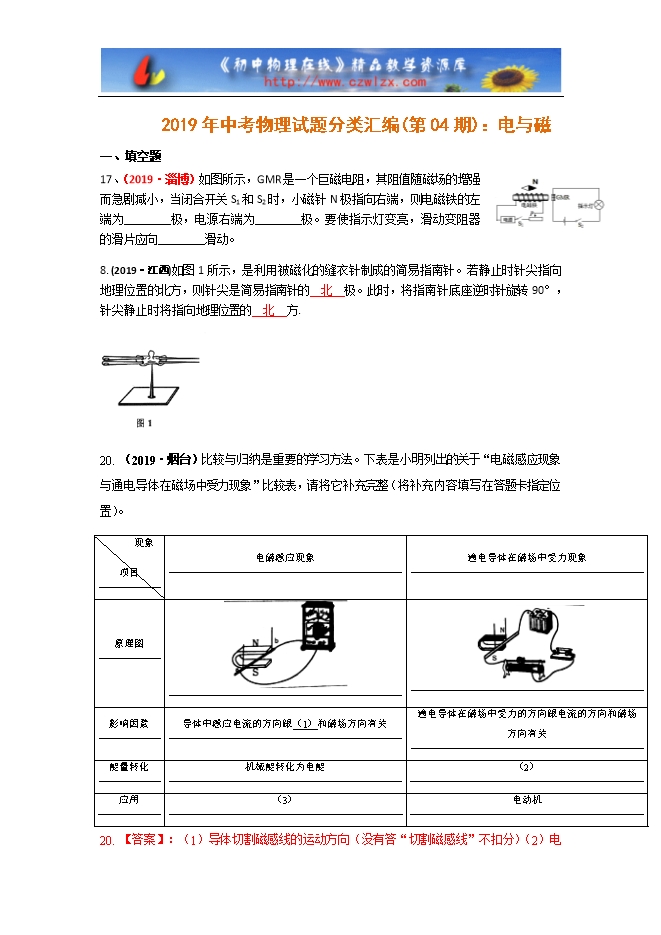

【内容简介】 一、 填空题 17、(2019·淄博)如图所示,GMR是一个巨磁电阻,其阻值随磁场的增强而急剧减小,当闭合开关S1和S2时,小磁针N极指向右端,则电磁铁的左端为________极,电源右端为________极。要使指示灯变亮,滑动变阻器的滑片应向________滑动。 8. (2019·江西)如图1所示,是利用被磁化的缝衣针制成的简易指南针。若静止时针尖指向地理位置的北方,则针尖是简易指南针的  北  极。此时,将指南针底座逆时针旋转90°,针尖静止时将指向地理位置的  北  方. 20. (2019·烟台)比较与归纳是重要的学习方法。下表是小明列出的关于“电磁感应现象与通电导体在磁场中受力现象”比较表,请将它补充完整(将补充内容填写在答题卡指定位置)。 现象 项目 电磁感应现象 通电导体在磁场中受力现象 原理图 影响因素 导体中感应电流的方向跟(1)和磁场方向有关 通电导体在磁场中受力的方向跟电流的方向和磁场方向有关 能量转化 机械能转化为电能 (2) 应用 (3) 电动机 20. 【答案】:(1)导体切割磁感线的运动方向(没有答“切割磁感线”不扣分)(2)电能转化为机械能(3)发电机(3分) 11. (2019·黄冈)如图所示是某车间自动除尘装置的简化电路图。空气中尘埃量较少时,光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时,由于尘埃的反射,部分光越过挡板射到光电阻上,光敏电阻的阻值_________,电路中的电流增大,电磁铁的磁性_________,在衔铁的作用下,开启自动除尘模式。若图中a、b一个是除尘器,一个是指示灯,则_________是除生器。 【答案】:缩小,增强,b 18.(2019·聊城)如图所示是电动机的工作原理图,如果实现线圈平稳、连续不停地转动,需要安装一个叫 换向器 的元件,安装上此元件后,若把图中的电源换成小灯泡,快速转动线圈,小灯泡会发光,这是利用了 电磁感应 原理。 【解答】解:(1)图中所示的是电动机的模型,电动机的工作原理是通电线圈在磁场中受力转动或通电导体在磁场中受力; 当线圈刚转过平衡位置时,受力方向与转动方向相反,所以不能持续的转动下去,要实现线圈平稳、连续不停地转动,需要安装换向器,有了换向器,当线圈刚转过平衡位置时,改变了线圈中电流方向,使线圈的受方向也发生改变,此时受力方向与转动方向又一致了,故可以让线圈持续转动下去。 (2)电源换为小灯泡,快速转动线圈,小灯泡会发光,说明电路中有感应电流产生,这种现象是电磁感应现象。 故答案为:换向器;电磁感应。 15. (2019·长春)如图所示,闭合开关S,小磁针静止时N极指向      (选填“左”或“右”)。向左移动滑动变阻器的滑片,螺线管的磁性      (选填“增强”“减弱”)。   【答案】:左,增强 47. (2019·泰州) (4分)小明用如图所示的装置来探究感应电流产生的条件(图中灵敏电流计G的指针偏转方向相反即表示通过的电流方向相反) (1)导体ab静止悬挂,闭合开关,灵敏电流计的指针不偏转,说明电路中_________(有/无)电流产生。 (2)继续探究,记录观察到的现象如下表 序号 Ab运动方向 电流计指针偏转情况 1 沿磁感线方向运动 (不切割磁感线) 不偏转 2 水平向左 (切割磁感线) 向右 3 水平向右 (切割磁感线) 向左偏转   ①比较1、2(或1、3)实验现象可知,闭合电路的一部分导体在磁场中做_________运动时,电路中就会产生感应电流 ②比较2、3实验现象还发现,产生的感应电流的方向跟        有关 (2)若在整理器材时未断开开关,先水平向左撤去蹄形磁铁(导体ab不动),则灵敏电流计的指针_________(会/不会)偏转 11.(2019·广东)(3分)如图所示,闭合开关,静止的导体棒ab在轨道上向右运动,说明了通电导体在磁场中受到     的作用,若只将电源的正、负极对调,则导体棒ab将向     运动 (选填“”左”或“右”)若只将蹄形磁铁的N、S极对调,则导体棒ab将向     运动(选填“左”或“右”)。 11.【解答】解: 闭合开关,静止的导体棒ab在轨道上向右运动,说明通电导体在磁场中受到力的作用。 若只将电源的正、负极对调,改变了电流方向,则导体棒ab的运动方向改变,所以导体棒ab将向左运动。 若只将蹄形磁铁的N、S极对调,改变了磁场方向,则导体棒ab的运动方向改变,所以导体ab棒将向左运动。 故答案为:力;左;左。 23.(2019·株洲)图甲为一台简易电动机,它由一节旧电池、小块铷磁铁和线框组成,磁铁吸在电池下端,线框由裸铜导线绕制;图乙为电动机工作原理图,箭头表示磁感线方向。根据图乙可知,磁铁上端为     (填“N”或“S”)极;已知磁场对线框左边的作用力垂直于纸面向里,则线框右边受到的磁场力垂直于纸面     (填“向外”或“向里”),线框在转动过程中将     能转化为     能。 23.【解答】解:图甲为一台简易电动机,它由一节旧电泡、小块铷磁铁和线框组成,磁铁吸在电池下端,线框由裸铜导线绕制;图乙为电动机工作原理图,箭头表示磁感线方向。根据图乙可知,在磁体外部,磁感线总是从N极发出,回到S极,磁铁上端为N极;已知磁场对线框左边的作用力垂直于纸面向里,根据左手定则判断,电流相反,线框右边受到的磁场力垂直于纸而向外,线框在转动过程中将电能转化为机械能。 故答案为:N;向外;电;机械。 13.(2019·达州)(2分)如图是研究电磁铁磁性的电路图,则电磁铁的S极为     (选填“A”或“B”)端。当滑动变阻器的滑片P向右移动时,电磁铁的磁性变     (选填“强”或“弱”)。
