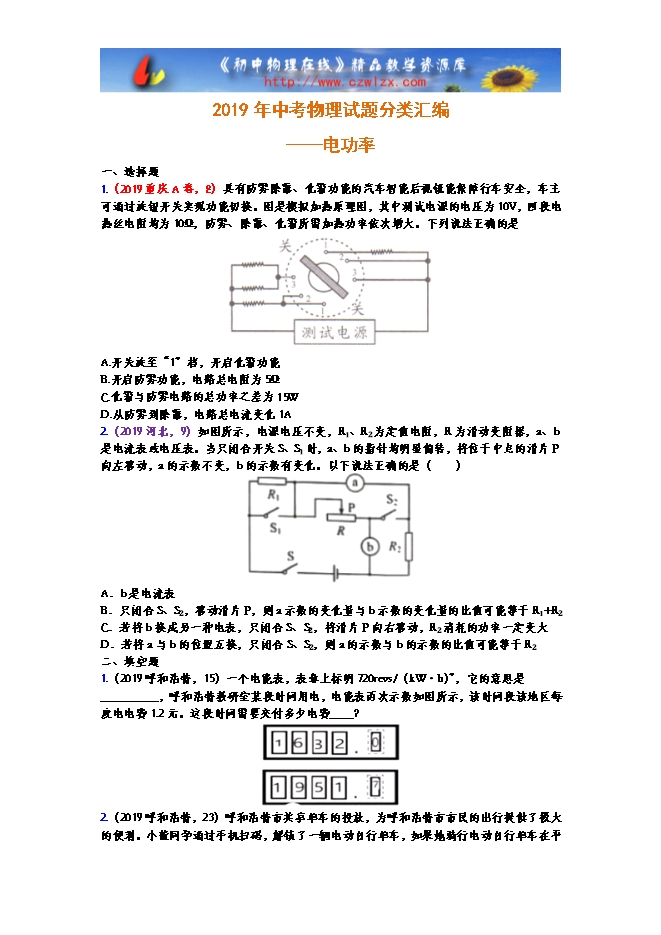

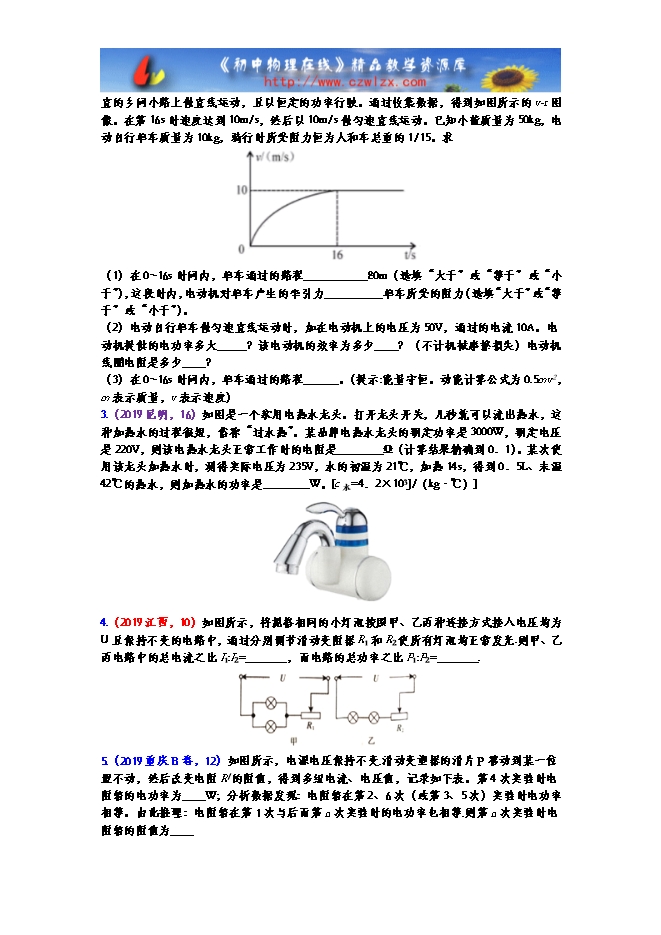

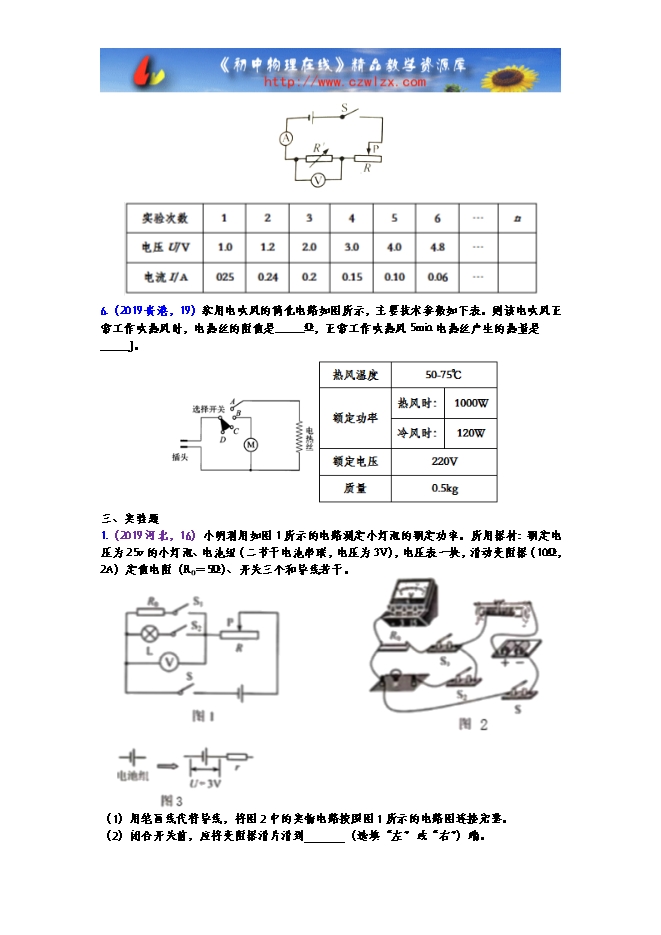

【内容简介】 一、选择题 1. （2019重庆A卷，8） 具有防雾除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换。图是模拟加热原理图，其中测试电源的电压为10V，四段电热丝电阻均为10Ω，防雾、除露、化霜所需加热功率依次增大。下列说法正确的是   A. 开关旋至“1”档，开启化霜功能 B. 开启防雾功能，电路总电阻为5Ω C. 化霜与防雾电路的总功率之差为15W D. 从防雾到除露，电路总电流变化1A 【答案】C 2. （2019河北，9） 如图所示，电源电压不变，R1、R2为定值电阻，R为滑动变阻器，a、b是电流表或电压表。当只闭合开关S、S1时，a、b的指针均明显偏转，将位于中点的滑片P向左移动，a的示数不变，b的示数有变化。以下说法正确的是（　　）   A ．b是电流表   B ．只闭合S、S2，移动滑片P，则a示数的变化量与b示数的变化量的比值可能等于R1+R2 C ．若将b换成另一种电表，只闭合S、S2，将滑片P向右移动，R2消耗的功率一定变大 D ．若将a与b的位置互换，只闭合S、S2，则a的示数与b的示数的比值可能等于R2 【答案】AD。 二、填空题 1. （2019呼和浩特，15）一个电能表，表盘上标明720revs/（kW・h）”，它的意思是__________，呼和浩特教研室某段时间用电，电能表两次示数如图所示，该时间段该地区每度电电费1.2元。这段时间需要交付多少电费____？ 【答案】  (1). 接在这个电能表上的用电器，每消耗1kW·h的电能，电能表上的转盘转过720转    (2). 383.64元 2. （2019呼和浩特，23）呼和浩特市共享单车的投放，为呼和浩特市市民的出行提供了极大的便利。小董同学通过手机扫码，解锁了一辆电动自行单车，如果她骑行电动自行单车在平直的乡间小路上做直线运动，且以恒定的功率行驶。通过收集数据，得到如图所示的v-t图像。在第16s时速度达到10m/s，然后以10m/s做匀速直线运动。已知小董质量为50kg，电动自行单车质量为10kg，骑行时所受阻力恒为人和车总重的1/15。求 （1）在0~16s时间内，单车通过的路程___________80m（选填“大于”或“等于”或“小于”），这段时内，电动机对单车产生的牵引力__________单车所受的阻力（选填“大于”或“等于”或“小于”）。 （2）电动自行单车做匀速直线运动时，加在电动机上的电压为50V，通过的电流10A。电动机提供的电功率多大_____？该电动机的效率为多少____？（不计机械摩擦损失）电动机线圈电阻是多少____？ （3）在0~16s时间内，单车通过的路程______。（提示:能量守恒。动能计算公式为0.5mv2，m表示质量，v表示速度） 【答案】    (1). 大于    (2). 大于    (3). 500W    (4). 80%    (5). 1Ω    (6). 85m 3. （2019昆明，16） 如图是一个家用电热水龙头。打开龙头开关，几秒就可以流出热水，这种加热水的过程很短，俗称“过水热”。某品牌电热水龙头的额定功率是3000W，额定电压是220V，则该电热水龙头正常工作时的电阻是________Ω（计算结果精确到0．1）。某次使用该龙头加热水时，测得实际电压为235V，水的初温为21℃，加热14s，得到0．5L、末温42℃的热水，则加热水的功率是________W。[c水=4．2×103J/（kg·℃）] 【答案】(1). 16.1(2). 3150 4. （2019江西，10） 如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光.则甲、乙两电路中的总电流之比I1:I2=_______，而电路的总功率之比P1:P2=_______. 【答案】(1). 2:1  (2). 2:1 5. （2019重庆B卷，12） 如图所示，电源电压保持不变.滑动变望器的滑片P移动到某一位置不动，然后改变电阻R/的阻值，得到多组电流、电压值，记录如下表。第4次实验时电阻箱的电功率为____W；分析数据发现：电阻箱在第2、6次（或第3、5次）实验时电功率相等。由此推理：电阻箱在第1次与后而第n次实验时的电功率也相等.则第n次实验时电阻箱的阻值为____ 【答案】(1). 0.45(2). 100 6. （2019贵港，19） 家用电吹风的简化电路如图所示，主要技术参数如下表。则该电吹风正常工作吹热风时，电热丝的阻值是_____Ω，正常工作吹热风5min电热丝产生的热量是_____J。 【答案】 （1). 55 （2). 3×105 三、实验题 1. （2019河北，16） 小明利用如图1所示的电路测定小灯泡的额定功率。所用器材：额定电压为25v的小灯泡、电池组（二节干电池串联，电压为3V），电压表一块，滑动变阻器（10Ω，2A）定值电阻（R0＝5Ω）、开关三个和导线若干。 （1）用笔画线代替导线，将图2中的实物电路按照图1所示的电路图连接完整。 （2）闭合开关前，应将变阻器滑片滑到　   　（选填“左”或“右”）端。 （3）连接完电路后，小明只闭合S、S1时，移动滑片P，电压表示数发生改变；只闭合S、S2时，移动滑片P，小灯泡不发光。于是小明用电压表进行电路故障检测，把电压表并联在某电路元件两端，测试结果如表所示。则电路中一定存在的故障是　   　（填写序号） ①灯泡L处断路 ②灯泡处短路 ③开关S2处断路 （4）排除故障后，小明继续实验。 ①只闭合S、S2，移动滑片P，使电压表的示数为　   　V ②只闭合S、S1，保持滑片P不动，读出电压表的示数为2.25V ③小灯泡的额定功率为　   　W。 （5）当加在灯泡两端的电压为额定电压的一半时，灯泡的实际功率P实　   　（选填“＞”“＜”或“＝”）P额 【拓展】小红通过课外学习知道，干电池有一定的电阻，我们需要用它的“电压U”和“电阻r”两个物理量来描述它（如图3所示）。于是小红在小明完成步骤①后，将电压表并联在电池组两端，保持滑片P的位置不变，只闭合S、S2时，读出电压表示数为2.55V，则小明实验中所用电池组的电阻r是　   　Ω。 【答案】
