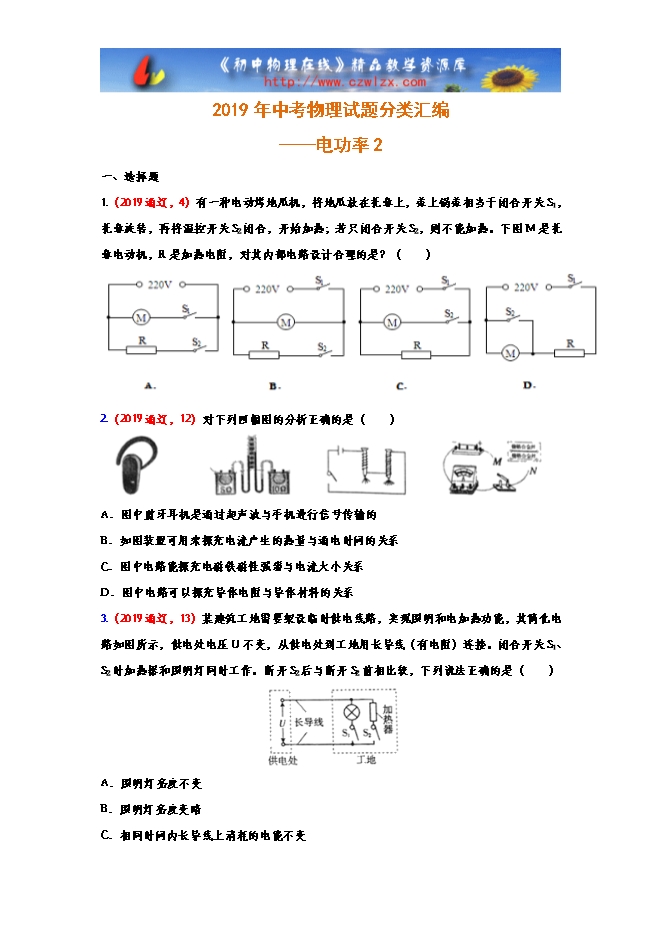

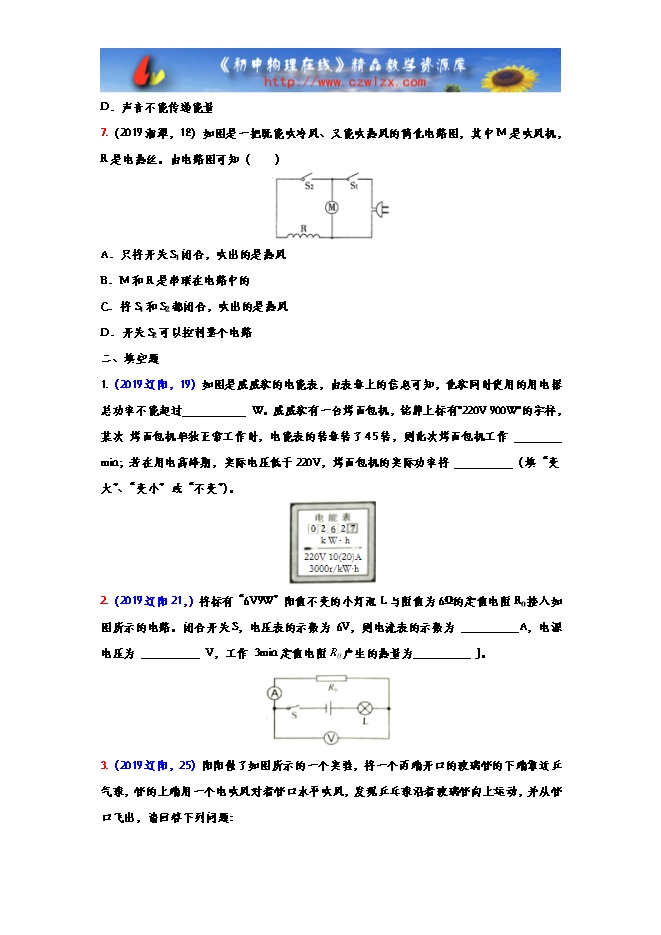

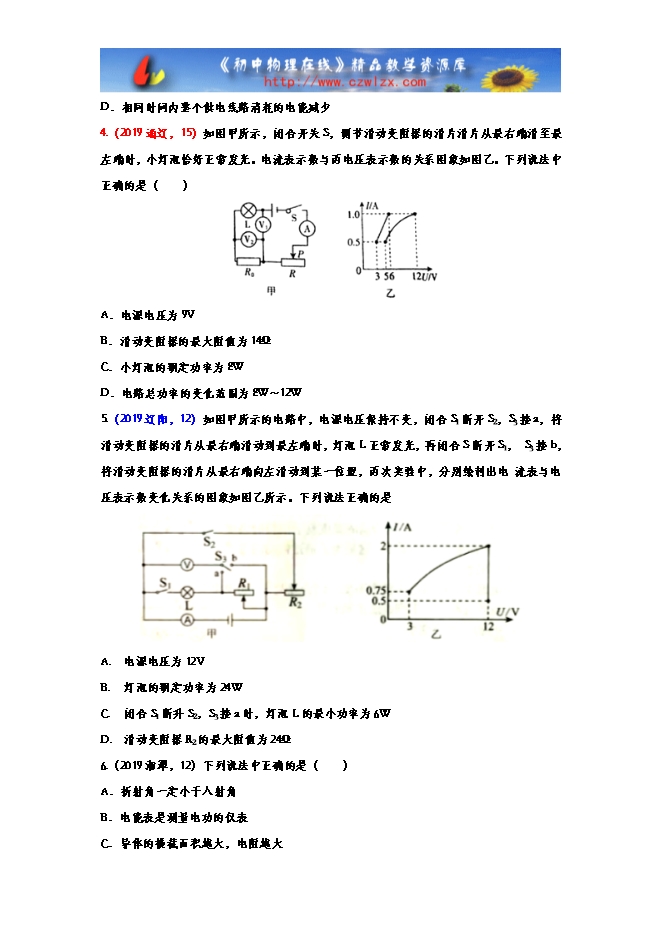

【内容简介】 一、 选择题 1. （2019通辽，4） 有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。下图M是托盘电动机，R是加热电阻，对其内部电路设计合理的是？（　　）   【答案】B 2. （2019通辽，12） 对下列四幅图的分析正确的是（　　） A ．图中蓝牙耳机是通过超声波与手机进行信号传输的 B ．如图装置可用来探究电流产生的热量与通电时间的关系 C ．图中电路能探究电磁铁磁性强弱与电流大小关系 D ．图中电路可以探究导体电阻与导体材料的关系 【答案】B 3. （2019通辽，13） 某建筑工地需要架设临时供电线路，实现照明和电加热功能，其简化电路如图所示，供电处电压U不变，从供电处到工地用长导线（有电阻）连接。闭合开关S1、S2时加热器和照明灯同时工作。断开S2后与断开S2前相比较，下列说法正确的是（　　） A ．照明灯亮度不变 B ．照明灯亮度变暗 C ．相同时间内长导线上消耗的电能不变 D ．相同时间内整个供电线路消耗的电能减少 【答案】D        4. （2019通辽，15） 如图甲所示，闭合开关S，调节滑动变阻器的滑片滑片从最右端滑至最左端时，小灯泡恰好正常发光。电流表示数与两电压表示数的关系图象如图乙。下列说法中正确的是（　　） A ．电源电压为9V B ．滑动变阻器的最大阻值为14Ω C ．小灯泡的额定功率为8W D ．电路总功率的变化范围为8W～12W 【答案】B 5. （2019辽阳， 12 ） 如图甲 所 示的电路中，电源电压保持不变，闭合 S 1 断开 S2 ， S 3 接 a ， 将滑动变阻器的滑片从最右端滑动到最左端时，灯泡 L 正常发光，再闭合 S 断开 S1 ， S3 接 b ， 将滑动变阻器的滑片从最右端向左滑动到某一位置，两次实验中，分别绘制出电 流表与电压表示数变化关系的图象如图乙所示。下列说法正确的是 A.     电源电压为 12V B.     灯泡的额定功率为 24W C.     闭合 S1 断升 S2 ，S3 接 a 时，灯泡 L 的最 小功 率为 6W D.    滑动变阻器 R2 的最大阻值为24 Ω 【答案】ABD 6. （2019湘潭，12）下列说法中正确的是（　　） A ．折射角一定小于入射角    B ．电能表是测量电功的仪表 C ．导体的横截面积越大，电阻越大   D ．声音不能传递能量 【答案】B 7. （2019湘潭，18）如图是一把既能吹冷风、又能吹热风的简化电路图，其中M是吹风机，R是电热丝。由电路图可知（　　） A ．只将开关S1闭合，吹出的是热风   B ．M和R是串联在电路中的 C ．将S1和S2都闭合，吹出的是热风  D ．开关S2可以控制整个电路 【答案】C 二、填空题 1. （2019辽阳， 19 ） 如图是威威家的电能表，由表盘上的信息可知，他家同时使用的用电器总功率不能超过            W。威威家有一台烤面包机，铭牌上标有"220V 900W"的字样，某次烤面包机单独正常工作时，电能表的转盘转了45转，则此次烤面包机工作            min；若在用电高峰期，实际电压低于220V，烤面包机的实际功率将           （填“变 大”、“变小”或“不变”）。 【答案】4400；1；变小 2. （2019辽阳 21 ，） 将标有 “6V9W” 阳值不变的小灯泡 L 与阻值为 6 Ω 的定值 电阻 R0 接入如图所示的电路。闭 合 开关 S ， 电压表的示数为 6V ， 则电流表的示数为           A，电源电压为            V，工作 3min定值电阻R0产生的热量为           J。    【答案】1；10；1080 3. （2019辽阳， 25 ） 阳 阳做 了 如图所 示 的一个实验，将一个两端开 口 的玻璃管的下端靠近乒气球，管 的上 端用 一 个电吹风对着管口水平吹风，发现乒乓球沿 着 玻璃管向上运动，并从 管口飞出，请回答下列问题： （1） 乒乓球 沿着玻璃管向上运动，是利用 了 流体压强的什么特点？ （2）电吹风中的电动机工作时，主要的能量转化是什么？ （ 3 ）电吹风吹热风时，电热丝的发热原理是什么？ 【答案】 （1） 流体流速大的位置压强小 （2） 电能转化为机械能 （3） 电流的热效应 4. （2019宜宾，12） 如图甲所示电路中，已知定值电阻R1=20Ω。开关闭合后，两个完全相同的电流表 A1、A2指针均指在同一位置，如图乙所示，则此时通过R1的电流为________A，在10s内R2产生的热量为________J。 【答案】1.2;72 5. （2019湘潭，24）图是某电水壶的铭牌，该电水壶正常工作1min产生　   　J的热量，如果这些热量84%被冷水吸收能使2.0L的水温度升高上　   　℃。 【答案】9×104；9。 三、实验题 1.. （2019巴彦淖尔，11） 在测量小灯泡的电功率时，电源电压为3V，小灯泡上标有“2.5V”字样。 （1）在如图甲所示的电路中，闭合开关移动滑片，发现小灯泡不亮，电流表无示数，电压表有示数，原因是　   　，经分析有一根导线链接错误，请在连接错误的导线上打“×”，并补画出一根导线连接成正确的电路。 （2）电路连接正确后，从滑动变阻器接入电路的最大阻值开始记录数据，得到小灯泡的I﹣U图象如图乙所示，则小灯泡的额定功率是　   　W．由图可知，小灯泡的实际功率随实际电压的增大而　   　，滑动变阻器的规格应选择　   　。 A.10 Ω 1A B.15Ω 1A C.25Ω 1A D.30Ω 1A （3）有同学认为利用该电路还可以探究出导体中电流和导体两端电压成正比，你认为这种说法　   　（选填“合理”或“不合理”），理由是　   　。 【答案】（1）电压表串联在电路中；（2）0.625；增大；  C；（3）不合理； 灯丝电阻是变化的，无法得到电流与电压成正比。 2. （2019黔东南，20） 小雷想知道小灯泡的亮暗程度与哪些因素有关。于是找来额定电流均小于0.6A，额定电压为2.5V的灯L1和额定电压为3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图1所示的电路进行探究： （1）请用笔画线代替导线，根据图1所示电路图，将图2所示实物图连接完整。 （2）若小雷连接电路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度。原因是他把滑动变阻器的　   　（选填“AB”或“CD”）接线柱接入了电路。 （3）小雷排除故障后，按图1所示的电路继续进行实验：闭合开关，移动滑片P，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如下表： 小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮。 结合表中数据得出的结论是小灯泡越亮，它的实际功率越　   　（选填“大”或“小”）； （4）用L2替换L1重复上面的实验时，需要改变　   　表的量程，结果发现灯L2的亮度变化规律与灯L1相似； （5）有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确”，这种说法错误的原因是其忽略了 　   　的影响。
