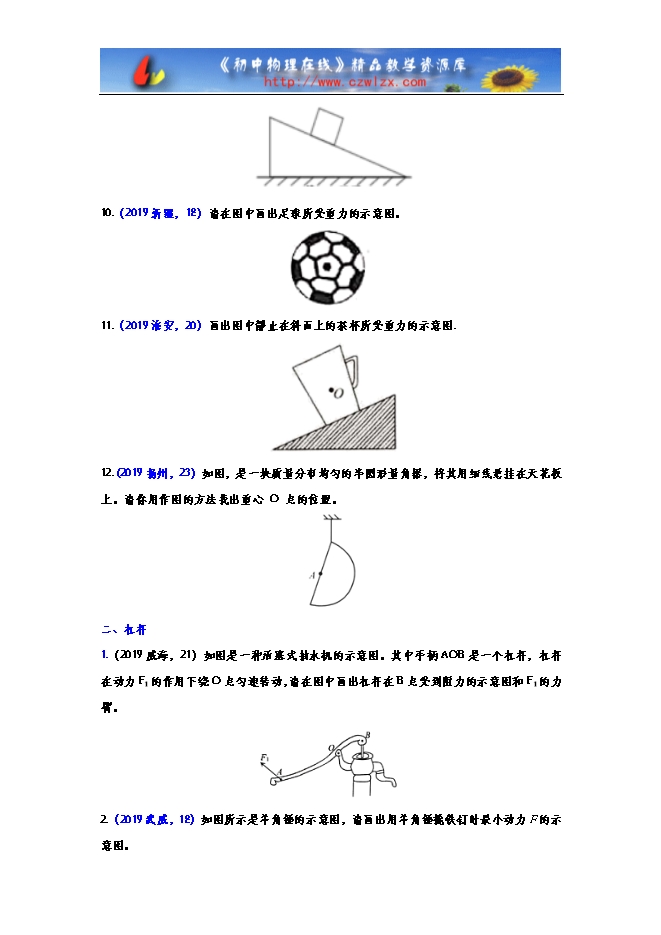

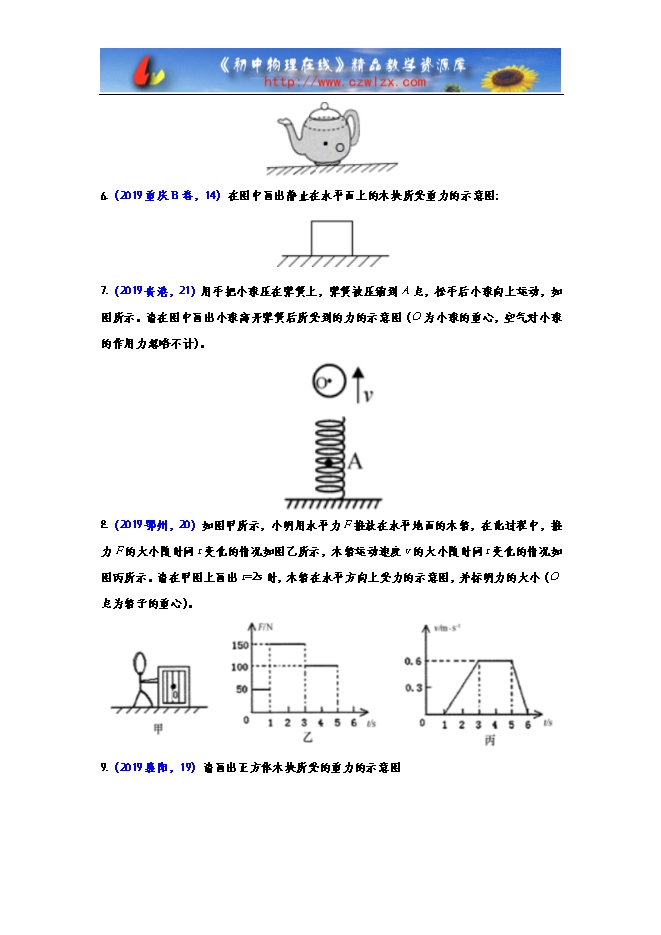

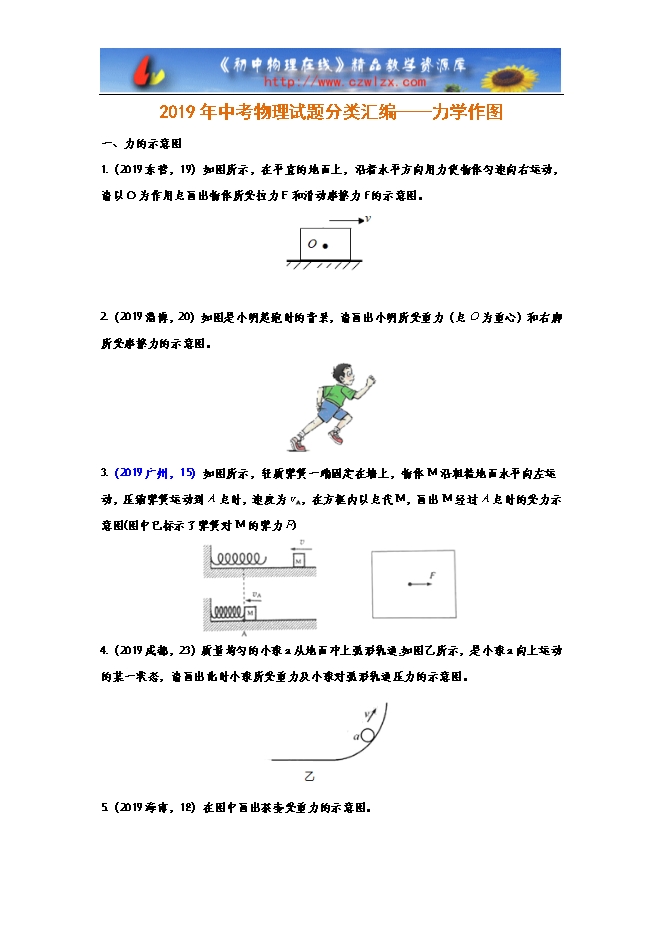

【内容简介】 一、力的示意图 1. （2019东营，19）如图所示，在平直的地面上，沿着水平方向用力使物体匀速向右运动，请以O为作用点画出物体所受拉力F和滑动摩擦力f的示意图。   2. （2019淄博，20）如图是小明起跑时的背景，请画出小明所受重力（点O为重心）和右脚所受摩擦力的示意图。 3. （2019广州，15） 如图所示，轻质弹簧一端固定在墙上，物体M沿粗糙地面水平向左运动，压缩弹簧运动到A点时，速度为vA，在方框内以点代M，画出M经过A点时的受力示意图(图中已标示了弹簧对M的弹力F) 4. （2019成都，23）质量均匀的小球a从地面冲上弧形轨道,如图乙所示，是小球a向上运动的某一状态，请画出此时小球所受重力及小球对弧形轨道压力的示意图。 5. （2019海南，18）在图中画出茶壶受重力的示意图。 6. （2019重庆B卷，14） 在图中画出静止在水平面上的木块所受重力的示意图; 7. （2019贵港，21） 用手把小球压在弹簧上，弹簧被压缩到A点，松手后小球向上运动，如图所示。请在图中画出小球离开弹簧后所受到的力的示意图（O为小球的重心，空气对小球的作用力忽略不计）。 8. （2019鄂州，20） 如图甲所示，小明用水平力F推放在水平地面的木箱，在此过程中，推力F的大小随时间t变化的情况如图乙所示，木箱运动速度v的大小随时间t变化的情况如图丙所示。请在甲图上画出t=2s时，木箱在水平方向上受力的示意图，并标明力的大小（O点为箱子的重心）。 9. （2019襄阳，19） 请画出正方体木块所受的重力的示意图 10. （2019新疆，18） 请在图中画出足球所受重力的示意图。 11. （2019淮安，20） 画出图中靜止在斜面上的茶杯所受重力的示意图. 12. (2019 扬州，23） 如图，是一块质量分布均匀的半圆形量角器，将其用细线悬挂在天花板上。请你用作图的方法找出重心 O 点的位置。
