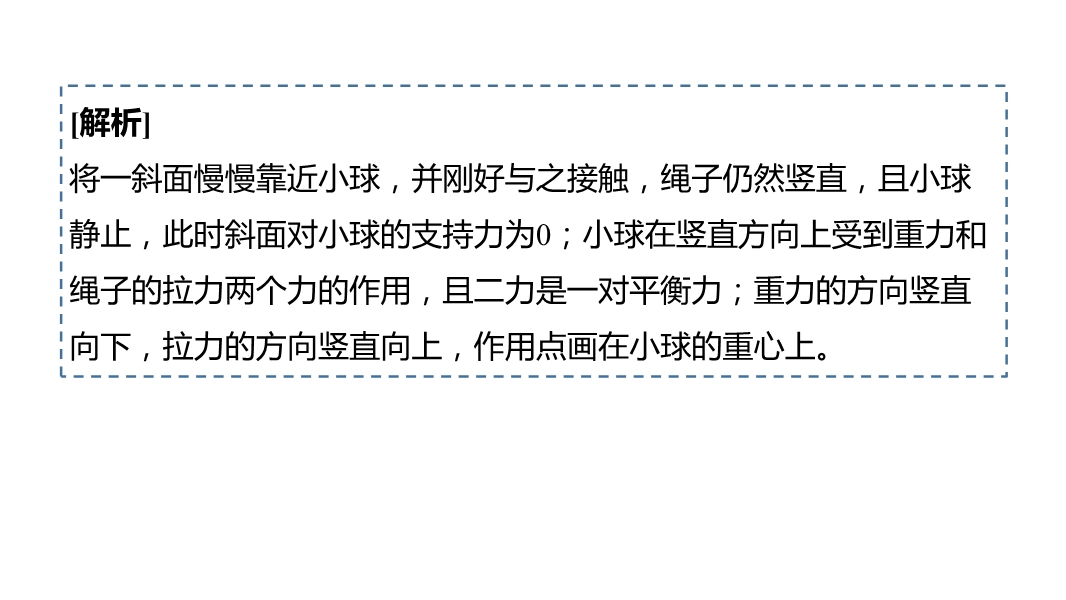

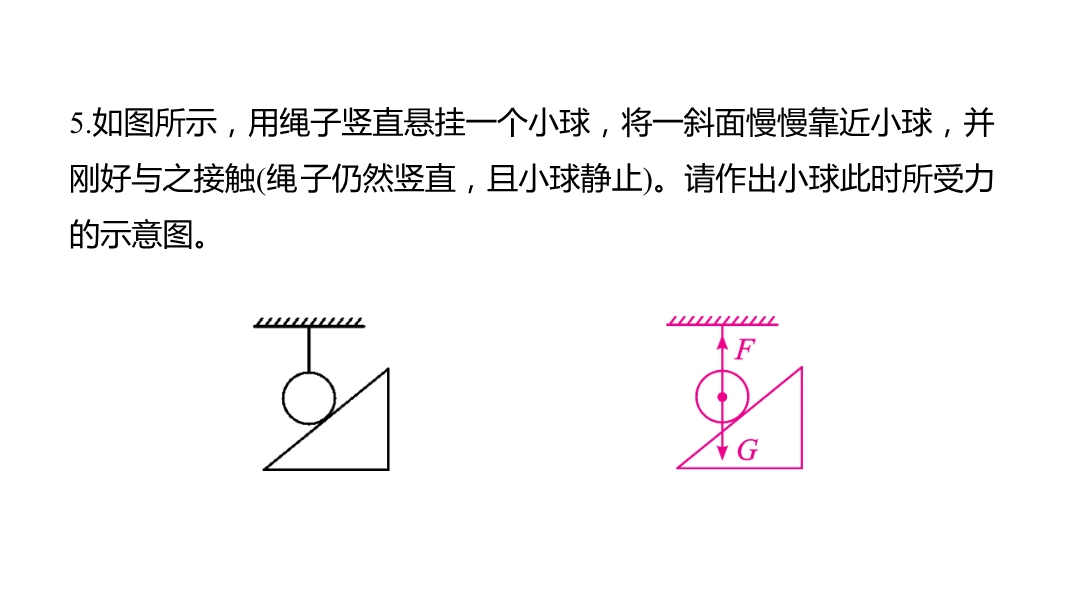

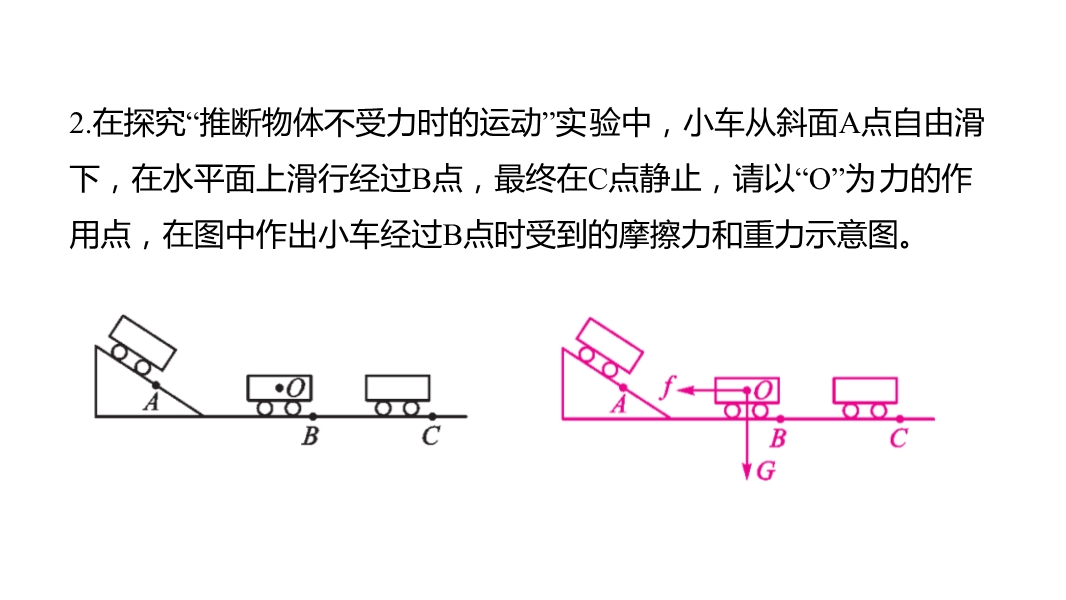

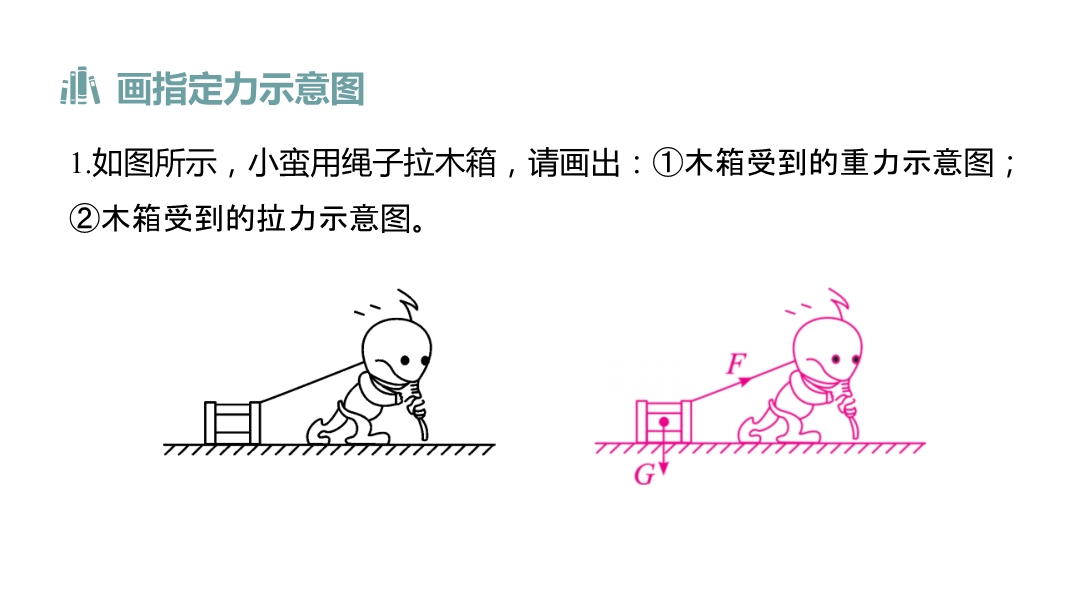

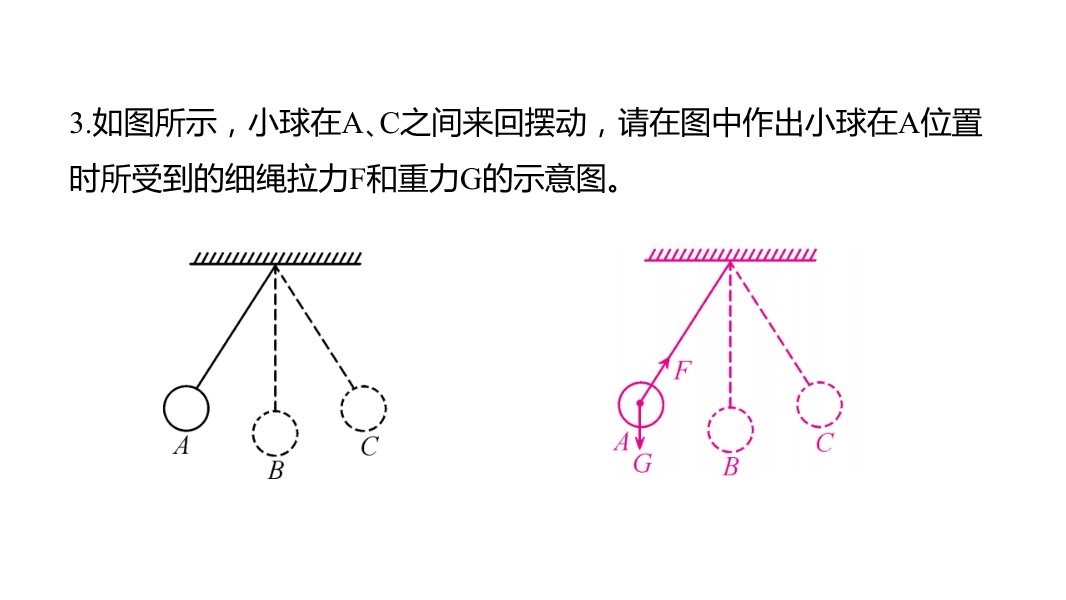

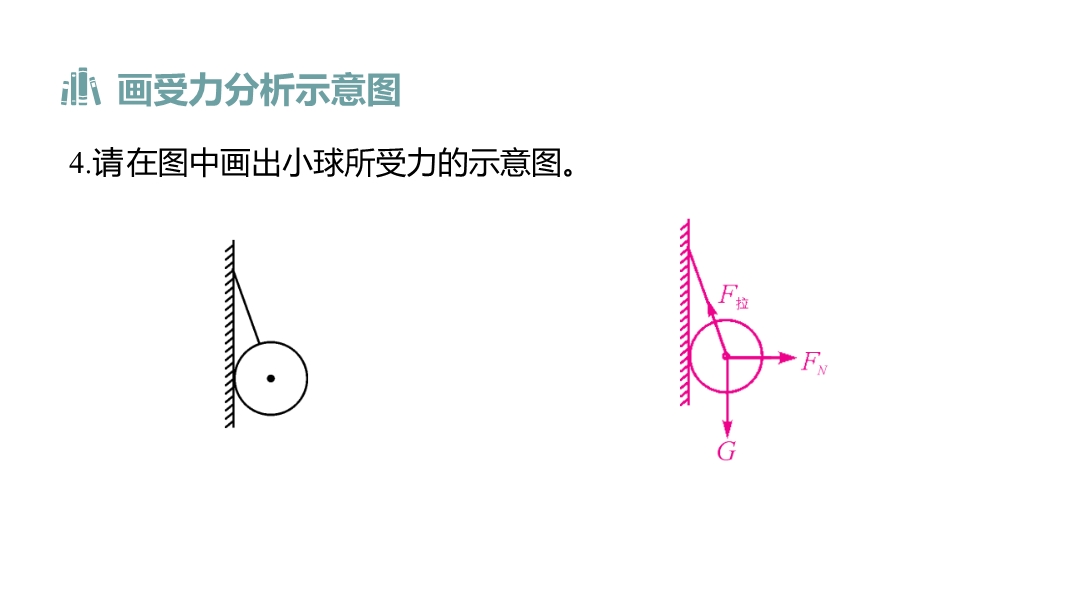

【内容简介】画指定力示意图1.如图所示，小蛮用绳子拉木箱，请画出：①木箱受到的重力示意图；②木箱受到的拉力示意图。2.在探究“推断物体不受力时的运动”实验中，小车从斜面A点自由滑下，在水平面上滑行经过B点，最终在C点静止，请以“O”为力的作用点，在图中作出小车经过B点时受到的摩擦力和重力示意图。3.如图所示，小球在A､C之间来回摆动，请在图中作出小球在A位置时所受到的细绳拉力F和重力G的示意图。画受力分析示意图5.如图所示，用绳子竖直悬挂一个小球，将一斜面慢慢靠近小球，并刚好与之接触(绳子仍然竖直，且小球静止)。请作出小球此时所受力的示意图。[解析]将一斜面慢慢靠近小球，并刚好与之接触，绳子仍然竖直，且小球静止，此时斜面对小球的支持力为0；小球在竖直方向上受到重力和绳子的拉力两个力的作用，且二力是一对平衡力；重力的方向竖直向下，拉力的方向竖直向上，作用点画在小球的重心上。........
