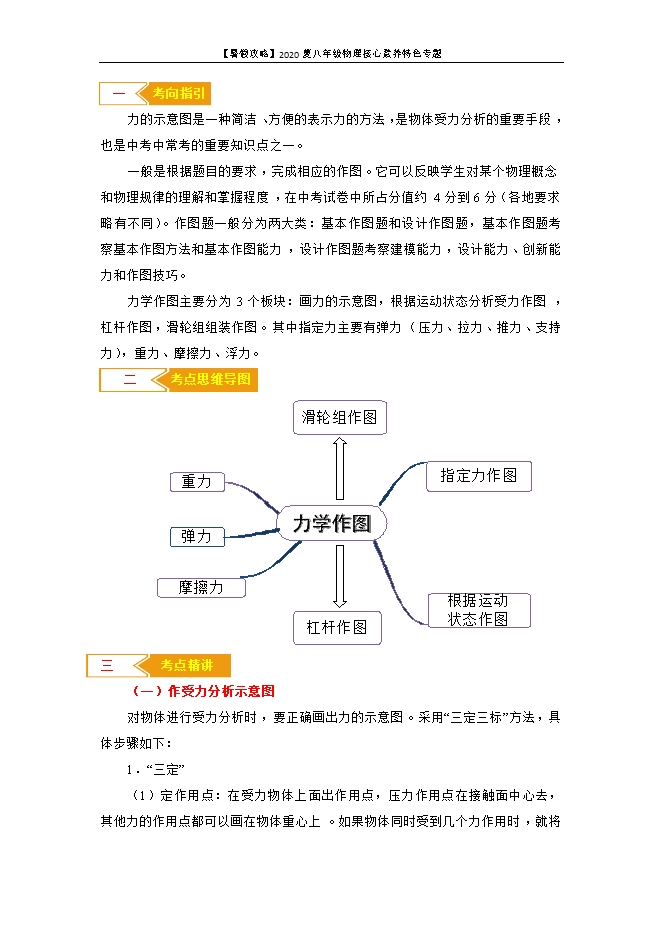

【内容简介】一    考向指引力的示意图是一种简洁、方便的表示力的方法，是物体受力分析的重要手段，也是中考中常考的重要知识点之一。一般是根据题目的要求，完成相应的作图。它可以反映学生对某个物理概念和物理规律的理解和掌握程度，在中考试卷中所占分值约4分到6分（各地要求略有不同）。作图题一般分为两大类：基本作图题和设计作图题，基本作图题考察基本作图方法和基本作图能力，设计作图题考察建模能力，设计能力、创新能力和作图技巧。力学作图主要分为3个板块：画力的示意图，根据运动状态分析受力作图，杠杆作图，滑轮组组装作图。其中指定力主要有弹力（压力、拉力、推力、支持力），重力、摩擦力、浮力。二     考点思维导图 三       考点精讲（一）作受力分析示意图对物体进行受力分析时，要正确画出力的示意图。采用“三定三标”方法，具体步骤如下：1．“三定”（1）定作用点：在受力物体上面出作用点，压力作用点在接触面中心去，其他力的作用点都可以画在物体重心上。如果物体同时受到几个力作用时，就将重心作为这几个力的作用点。（2）定方向：以作用点为起点，沿力的方向画线段。常见力的方向描述，如重力方向竖直向下，摩擦力方向与物体相对运动或相对趋势方向相反，压力、支持力方向与受力面垂直指向受力物体，拉力方向沿着绳子收缩的方向等。（3）定长度：尽管长度不能准确的反映力的大小，但在同一图中，如果物体受到几个力的作用时，线段的长短要大致表示力的大小，力越大，线段应画得越长。一对平衡力线段长度相同。2．“三标”（1）标箭头：在线段的末端标上箭头表示力的方向。（2）标符号：力一般用字母“F”表示，重力用符号“ ”表示。摩擦力一般用“ ”表示。（3）标数值和单位：若有力的大小，还应该在箭头旁边标上力的数值和单位。3．画力的示意图需注意的问题（1）力的作用点一定要画在受力物体上，一般情况下，压力的作用点画在接触面上，其他力的作用点均可画在物体重心上（若是摩擦力使物体转动，则摩擦力只能画在接触面上），指定作用点的，只能画在指定作用点上。当一个物体受多个力作用时，这几个力的作用点都要画在物体的重心上。（2）在画力的示意图时，要正确分析物体的受力情况，若找不出一个力的施力物体，则该力一定是不存在的。根据要求画出需要画的力（下一个专题详解）。（3）受力分析的顺序：先分析重力，然后环绕物体一周找出与研究对象接触的物体，并逐个分析这些物体对研究对象的弹力和摩擦力，最后分析其他力。简记为：重力一定有，弹力看四周，分析摩擦力，再看电磁浮。
