2018-2019学年沪科版九年级物理训练:电压、电阻及欧姆定律模块--电路的动态分析(附解析)

ID:113313 2019年03月07日 资料纠错 有奖上传 收藏

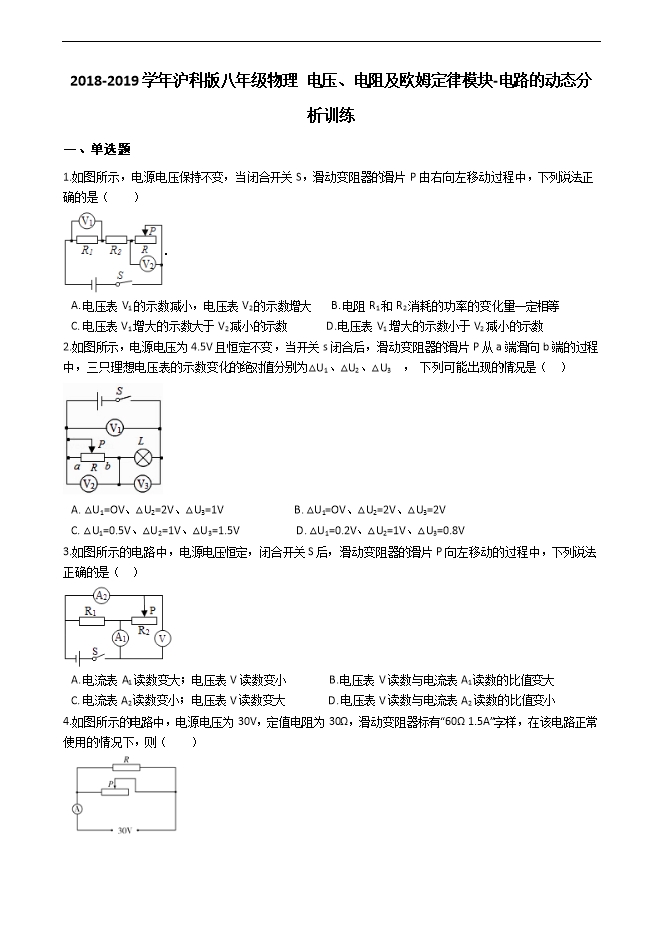

【内容简介】 一、单选题 1.如图所示,电源电压保持不变,当闭合开关S,滑动变阻器的滑片P由右向左移动过程中,下列说法正确的是(  ) . A. 电压表V1的示数减小,电压表V2的示数增大       B. 电阻R1和R2消耗的功率的变化量一定相等 C. 电压表V1增大的示数大于V2减小的示数              D. 电压表V1增大的示数小于V2减小的示数 2.如图所示,电源电压为4.5V且恒定不变,当开关s闭合后,滑动变阻器的滑片P从a端滑向b端的过程中,三只理想电压表的示数变化的绝对值分别为△U1、△U2、△U3,下列可能出现的情况是(   )   A. △U1=OV、△U2=2V、△U3=1V                           B. △U1=OV、△U2=2V、△U3=2V C. △U1=0.5V、△U2=1V、△U3=1.5V                      D. △U1=0.2V、△U2=1V、△U3=0.8V 3.如图所示的电路中,电源电压恒定,闭合开关S后,滑动变阻器的滑片P向左移动的过程中,下列说法正确的是(   )   A. 电流表A1读数变大;电压表V读数变小                B. 电压表V读数与电流表A1读数的比值变大 C. 电流表A2读数变小;电压表V读数变大                D. 电压表V读数与电流表A2读数的比值变小 4.如图所示的电路中,电源电压为30V,定值电阻为30Ω,滑动变阻器标有“60Ω 1.5A”字样,在该电路正常使用的情况下,则(  ) A. 滑动变阻器消耗的最小功率为45W                      B. 电流表的最大示数为1.5A C. 电路消耗的最大功率为75W                                D. 电路总电阻的变化范围为15Ω~20Ω 5.如图所示,电源电压恒定,当合上开关S后,向右移动滑动变阻器R的滑片P的过程中,下列说法正确的是(  ) A. 电压表和电流表的示数都变小                              B. 电压表和电流表的示数都变大 C. 电压表的示数变大,电流表的示数变小                D. 电压表的示数变小,电流表的示数变大 6.如图所示电路,电源电压不变,闭合开关,当滑动变阻器R1的滑片向上移动时,以下说法正确的是(   )
