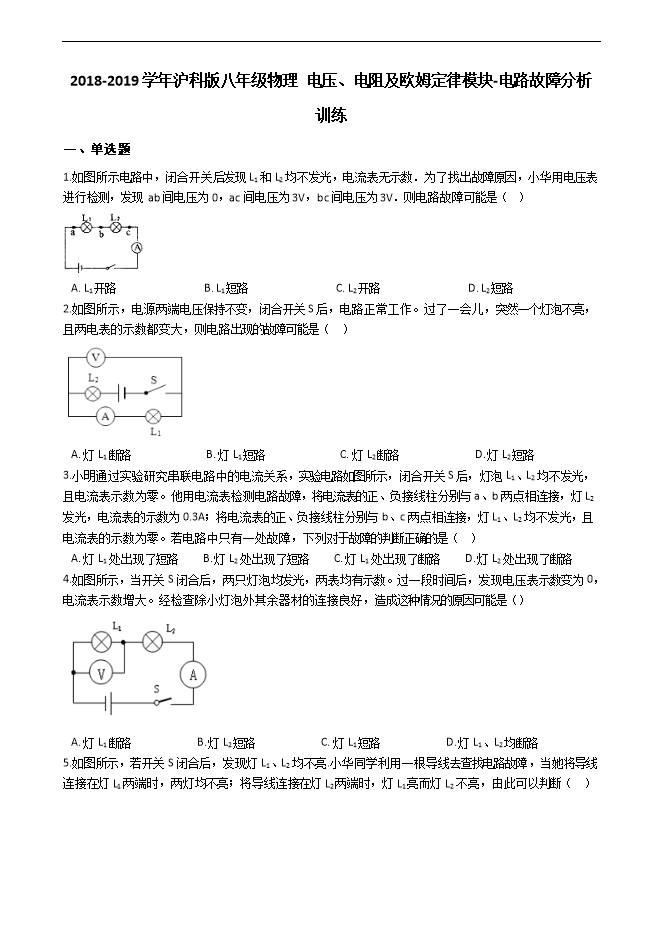

【内容简介】 一、单选题 1.如图所示电路中，闭合开关后发现L1和L2均不发光，电流表无示数．为了找出故障原因，小华用电压表进行检测，发现ab间电压为0，ac间电压为3V，bc间电压为3V．则电路故障可能是（  ） A. L1开路                                 B. L1短路                                 C. L2开路                                 D. L2短路 2.如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作。过了一会儿，突然一个灯泡不亮，且两电表的示数都变大，则电路出现的故障可能是（   ） A. 灯L1断路                            B. 灯L1短路                            C. 灯L2断路                            D. 灯L2短路 3.小明通过实验研究串联电路中的电流关系，实验电路如图所示，闭合开关S后，灯泡L1、L2均不发光，且电流表示数为零。他用电流表检测电路故障，将电流表的正、负接线柱分别与a、b两点相连接，灯L2发光，电流表的示数为0.3A；将电流表的正、负接线柱分别与b、c两点相连接，灯L1、L2均不发光，且电流表的示数为零。若电路中只有一处故障，下列对于故障的判断正确的是（    ） A. 灯L1处出现了短路         B. 灯L2处出现了短路         C. 灯L1处出现了断路         D. 灯L2处出现了断路 4.如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数。过一段时间后，发现电压表示数变为0，电流表示数增大。经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是（） A. 灯L1断路                         B. 灯L2短路                         C. 灯L1短路                         D. 灯L1、L2均断路 5.如图所示，若开关S闭合后，发现灯L1、L2均不亮.小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮；将导线连接在灯L2两端时，灯L1亮而灯L2不亮，由此可以判断（   ）   A. 灯L1短路                            B. 灯L2短路                            C. 灯L1断路                            D. 灯L2断路 6.小明同学按照如图所示的电路进行实验探究，两个灯的规格相同．当开关闭合时，其中一个灯亮，一个灯不亮，电压表有示数．则故障原因可能是（   ）   A. L1短路                                 B. L1断路                                 C. L2短路                                 D. L2断路 7.如下图所示的电路中，闭合开关后，发现灯L1、L2都不发光，电流表无示数。为了找出发生故障的原因，用电压表进行检测发现ab间和dc的电压都为零，ad间和bc间的电压都为3V，则电路的故障可能是 A. L1断路                                 B. L1短路                                 C. L2断路                                 D. L2短路 8.在理化生实验技能测试中，实验室准备的器材有：电源、电压表、电流表、滑动变阻器、开关、待测电阻及导线若干．在做测电阻的实验时，小明在连接电路过程中，由于疏忽，把电压表和电流表的位置给颠倒了，其它连接正确无误．这个电路闭合开关后所产生的现象是（   ） A. 电流表有读数，电压表的读数几乎为零                B. 电压表将被烧坏 C. 电压表有读数，电流表的读数几乎为零                D. 电流表将被烧坏
