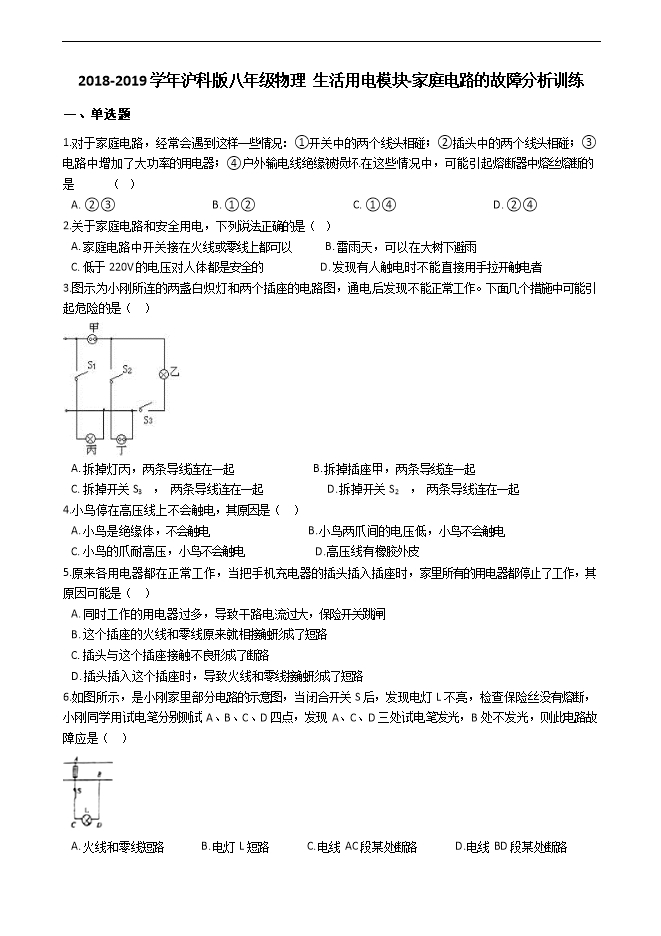

【内容简介】 一、单选题 1.对于家庭电路，经常会遇到这样一些情况：①开关中的两个线头相碰；②插头中的两个线头相碰；③电路中增加了大功率的用电器；④户外输电线绝缘被损坏.在这些情况中，可能引起熔断器中熔丝熔断的是             （   ） A. ②③                                     B. ①②                                     C. ①④                                     D. ②④ 2.关于家庭电路和安全用电，下列说法正确的是（  ） A. 家庭电路中开关接在火线或零线上都可以            B. 雷雨天，可以在大树下避雨 C. 低于220V的电压对人体都是安全的                     D. 发现有人触电时不能直接用手拉开触电者 3.图示为小刚所连的两盏白炽灯和两个插座的电路图，通电后发现不能正常工作。下面几个措施中可能引起危险的是（   ） A. 拆掉灯丙，两条导线连在一起                              B. 拆掉插座甲，两条导线连一起 C. 拆掉开关S3，两条导线连在一起                        D. 拆掉开关S2，两条导线连在一起 4.小鸟停在高压线上不会触电，其原因是（   ） A. 小鸟是绝缘体，不会触电                                     B. 小鸟两爪间的电压低，小鸟不会触电 C. 小鸟的爪耐高压，小鸟不会触电                          D. 高压线有橡胶外皮 5.原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是（   ） A. 同时工作的用电器过多，导致干路电流过大，保险开关跳闸 B. 这个插座的火线和零线原来就相接触形成了短路 C. 插头与这个插座接触不良形成了断路 D. 插头插入这个插座时，导致火线和零线接触形成了短路 6.如图所示，是小刚家里部分电路的示意图，当闭合开关S后，发现电灯L不亮，检查保险丝没有熔断，小刚同学用试电笔分别测试A、B、C、D四点，发现A、C、D三处试电笔发光，B处不发光，则此电路故障应是（   ）   A. 火线和零线短路              B. 电灯L短路              C. 电线AC段某处断路              D. 电线BD段某处断路 7.（2017•西宁）小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮．为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光．故障原因可能是（   ） A. 进户线火线上的熔丝烧断                                     B. 进户线零线断了 C. 书桌边的插座与零线断开                                     D. 书桌边的插座与火线断开 8.如图所示为某家庭卫生间电路，电灯和电热器都在正常工作。在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是（    ） A.一定是零线上的熔丝熔断了 B.断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光 C.只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光 D.只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光 9.小王家的空气开关发生了跳闸，则一定是电路中（  ） A. 发生了短路                  B. 用电器总功率过大                  C. 电压大于220V                  D. 总电流过大 10.某家庭电路的部分组成如图所示,下列说法正确的是（   ）
