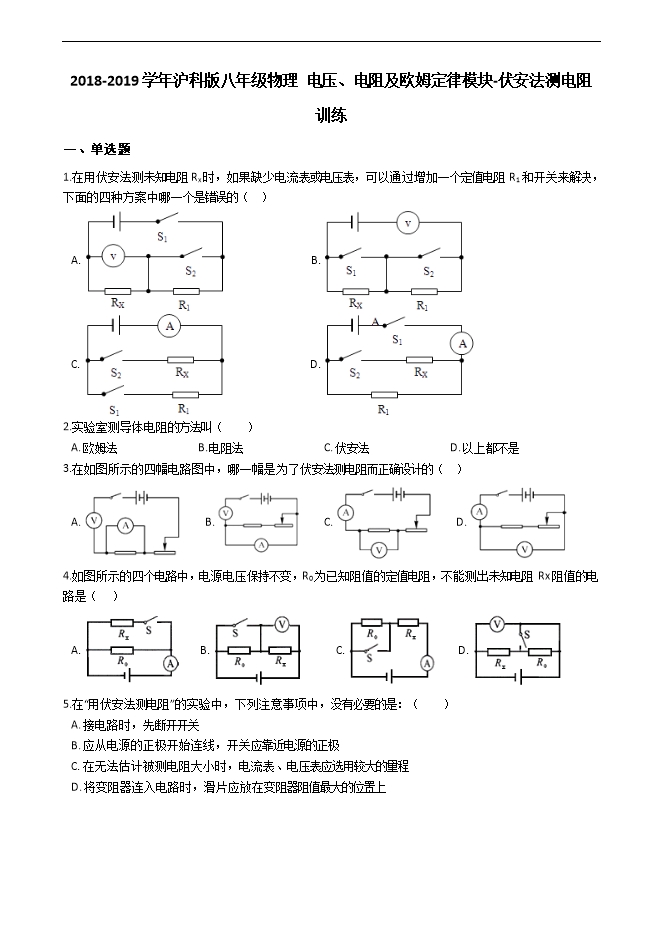

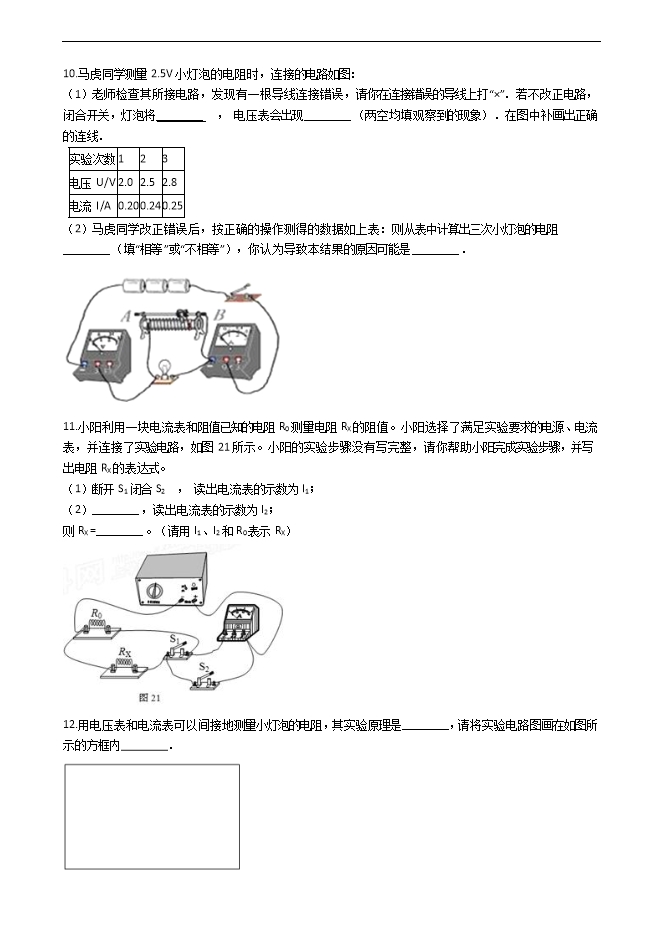

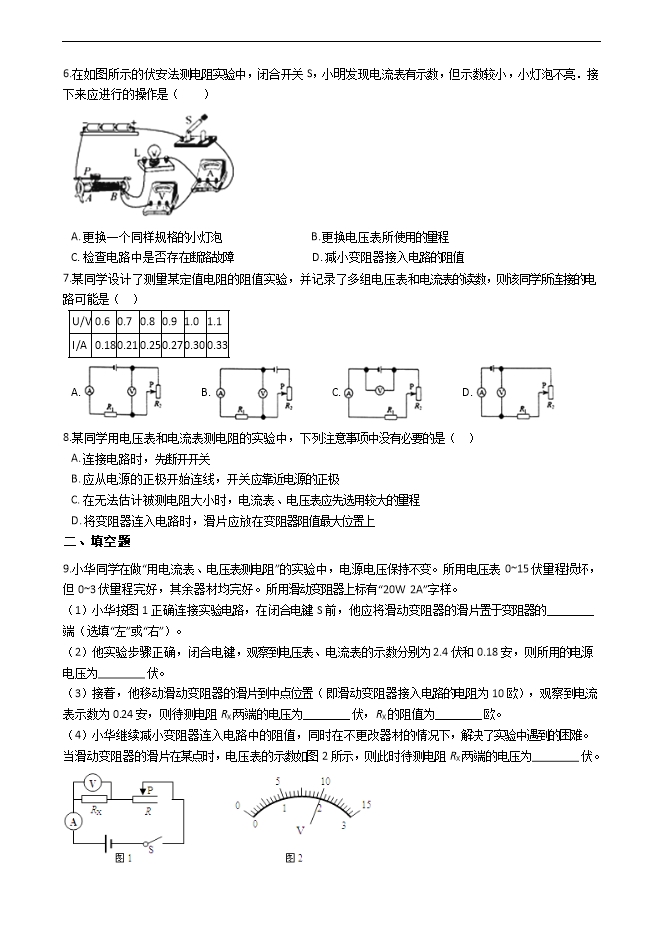

【内容简介】 一、单选题 1.在用伏安法测未知电阻Rx时，如果缺少电流表或电压表，可以通过增加一个定值电阻R1和开关来解决，下面的四种方案中哪一个是错误的（   ） A.                                   B.  C.                                   D.  2.实验室测导体电阻的方法叫（　　） A. 欧姆法                              B. 电阻法                              C. 伏安法                              D. 以上都不是 3.在如图所示的四幅电路图中，哪一幅是为了伏安法测电阻而正确设计的（   ） A.            B.            C.            D.  4.如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，不能测出未知电阻Rx阻值的电路是（    ） A.          B.              C.          D.  5.在“用伏安法测电阻”的实验中，下列注意事项中，没有必要的是：（　　） A. 接电路时，先断开开关 B. 应从电源的正极开始连线，开关应靠近电源的正极 C. 在无法估计被测电阻大小时，电流表、电压表应选用较大的量程 D. 将变阻器连入电路时，滑片应放在变阻器阻值最大的位置上 6.在如图所示的伏安法测电阻实验中，闭合开关S，小明发现电流表有示数，但示数较小，小灯泡不亮．接下来应进行的操作是（　　） A. 更换一个同样规格的小灯泡                                 B. 更换电压表所使用的量程 C. 检查电路中是否存在断路故障                              D. 减小变阻器接入电路的阻值 7.某同学设计了测量某定值电阻的阻值实验，并记录了多组电压表和电流表的读数，则该同学所连接的电路可能是（   ）  U/V  0.6 0.7 0.8 0.9 1.0 1.1  I/A  0.18 0.21 0.25 0.27 0.30 0.33 A.                 B.                 C.                 D.  8.某同学用电压表和电流表测电阻的实验中，下列注意事项中没有必要的是（   ） A. 连接电路时，先断开开关 B. 应从电源的正极开始连线，开关应靠近电源的正极 C. 在无法估计被测电阻大小时，电流表、电压表应先选用较大的量程 D. 将变阻器连入电路时，滑片应放在变阻器阻值最大位置上 二、填空题 9.小华同学在做“用电流表、电压表测电阻”的实验中，电源电压保持不变。所用电压表0~15伏量程损坏，但0~3伏量程完好，其余器材均完好。所用滑动变阻器上标有“20W  2A”字样。 （1）小华按图1正确连接实验电路，在闭合电键S前，他应将滑动变阻器的滑片置于变阻器的________ 端（选填“左”或“右”）。 （2）他实验步骤正确，闭合电键，观察到电压表、电流表的示数分别为2.4伏和0.18安，则所用的电源电压为________ 伏。 （3）接着，他移动滑动变阻器的滑片到中点位置（即滑动变阻器接入电路的电阻为10欧），观察到电流表示数为0.24安，则待测电阻RX两端的电压为________ 伏，RX的阻值为________ 欧。 （4）小华继续减小变阻器连入电路中的阻值，同时在不更改器材的情况下，解决了实验中遇到的困难。当滑动变阻器的滑片在某点时，电压表的示数如图2所示，则此时待测电阻RX两端的电压为________ 伏。
