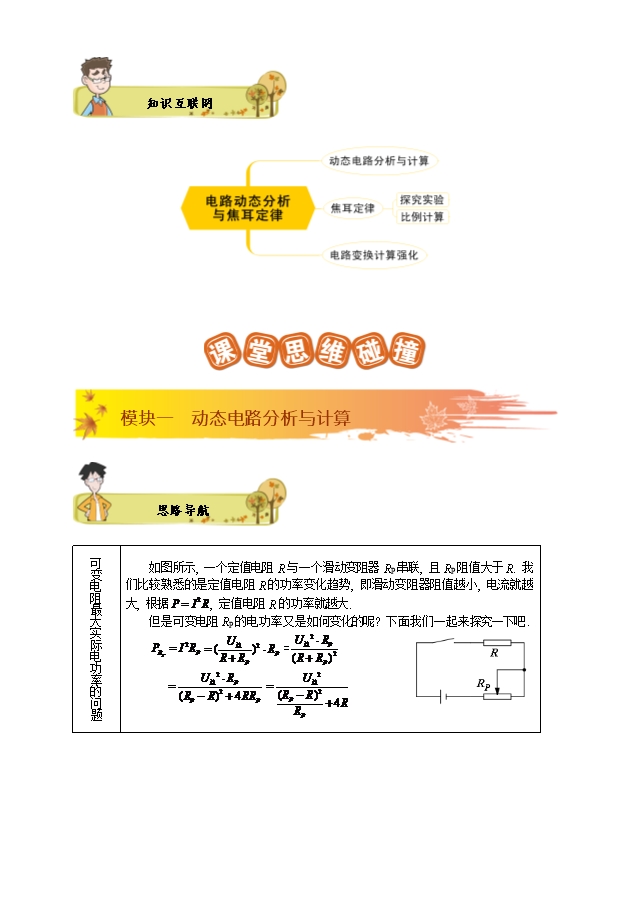

【内容简介】可变电阻最大实际电功率的问题如图所示, 一个定值电阻R与一个滑动变阻器RP串联, 且RP阻值大于R. 我们比较熟悉的是定值电阻R的功率变化趋势, 即滑动变阻器阻值越小, 电流就越大, 根据 , 定值电阻R的功率就越大.但是可变电阻RP的电功率又是如何变化的呢? 下面我们一起来探究一下吧.可变电阻最大实际电功率的问题所以, 当 时, RP的功率最大, 且最大值为 . 可变电阻电功率随其阻值变化规律如下图所示. 当RPR时, 随着RP的增加, P减少.电功率变化量问题利用欧姆定律中 , 建立起关系式解决电功率变化量的问题, 但注意, 电功率变化量 ,  【例1】    如图所示, 电源电压不变. 闭合开关后, 下列说法正确的是 (     )A. 若向右移动滑动变阻器的滑片, 会使电压表示数变大B. 当滑动变阻器接入电路电阻最大时, 电路消耗的总功率最大         C. 若向左移动滑动变阻器的滑片, R消耗的电功率将逐渐变大D. 移动滑动变阻器的滑片, 会发现电流表与电压表变化情况相反【答案】 C【例2】    如图所示, 电源电压不变, 闭合开关S后, 滑动变阻器滑片P向b端移动过程中, 下列说法正确的是 (     )A. 电流表A1示数变小, 电路的总电阻变小B. 电流表A2示数不变, 电路消耗的总功率变小C. 电压表V示数变小, R1与R2两端的电压之比变小D. 电压表V示数不变, 电压表V的示数与电流表A2的示数比值变大【答案】 B【解析】 等效电路图如图所示, 滑片P向b端移动过程中, 总电阻增大, 总电流减小, 电流表A1示数变小, 电流表A2示数不变, 电路总功率变小.【例3】     (多选) 如图所示的电路中, 电源电压U保持不变, R1为定值电阻, R2为滑动变阻器. 闭合开关S, 当滑动变阻器的滑片P从变阻器当中某一位置滑到最右端的过程中, R2的电功率有可能 (     )
