2018-2019学年人教版九年级物理全册讲义:第十八章 电功率突破一—测功率实验(彩色书稿word版)

ID:112626 2019年02月22日 下载 资料纠错 有奖上传 收藏

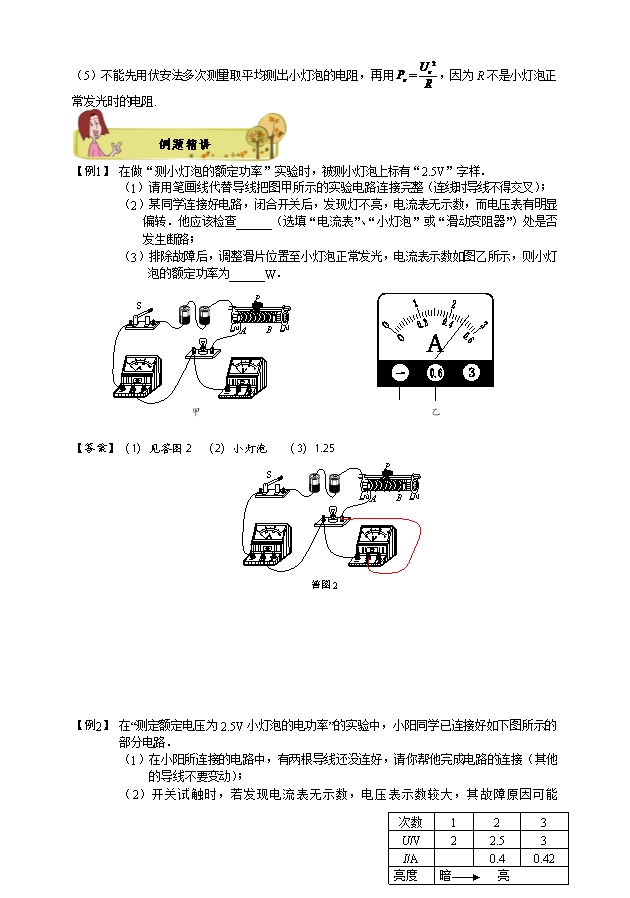

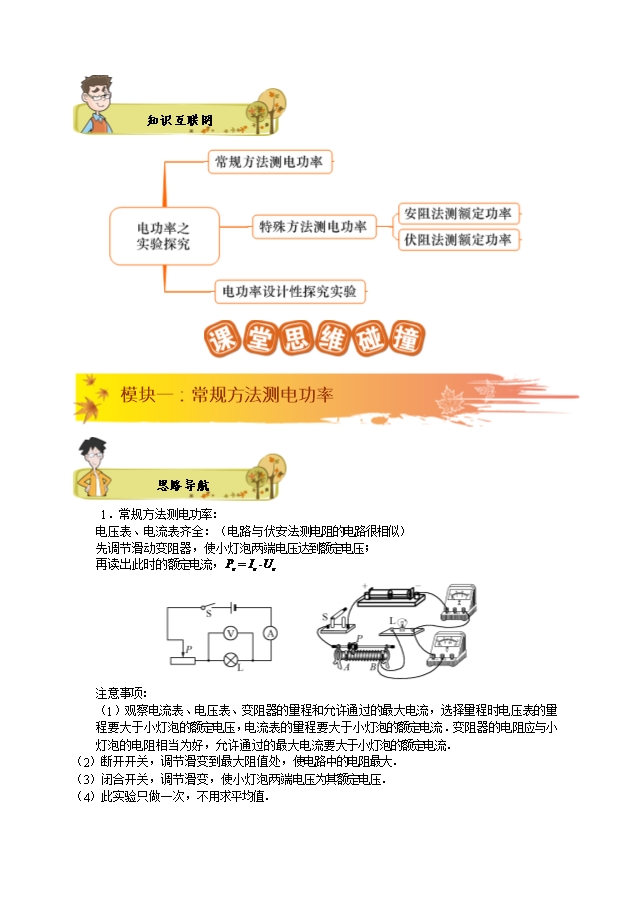

【内容简介】 1.常规方法测电功率: 电压表、电流表齐全:(电路与伏安法测电阻的电路很相似) 先调节滑动变阻器,使小灯泡两端电压达到额定电压; 再读出此时的额定电流, 注意事项: (1)观察电流表、电压表、变阻器的量程和允许通过的最大电流,选择量程时电压表的量程要大于小灯泡的额定电压,电流表的量程要大于小灯泡的额定电流.变阻器的电阻应与小灯泡的电阻相当为好,允许通过的最大电流要大于小灯泡的额定电流. (2)断开开关,调节滑变到最大阻值处,使电路中的电阻最大. (3)闭合开关,调节滑变,使小灯泡两端电压为其额定电压. (4)此实验只做一次,不用求平均值. (5)不能先用伏安法多次测量取平均测出小灯泡的电阻,再用,因为R不是小灯泡正常发光时的电阻. 在做“测小灯泡的额定功率”实验时,被测小灯泡上标有“2.5V”字样. (1)请用笔画线代替导线把图甲所示的实验电路连接完整(连线时导线不得交叉); (2)某同学连接好电路,闭合开关后,发现灯不亮,电流表无示数,而电压表有明显偏转.他应该检查______(选填“电流表”、“小灯泡”或“滑动变阻器”)处是否发生断路; (3)排除故障后,调整滑片位置至小灯泡正常发光,电流表示数如图乙所示,则小灯泡的额定功率为______W. 【答案】 (1)见答图2  (2)小灯泡   (3)1.25                在“测定额定电压为2.5V小灯泡的电功率”的实验中,小阳同学已连接好如下图所示的部分电路. (1)在小阳所连接的电路中,有两根导线还没连好,请你帮他完成电路的连接(其他的导线不要变动); (2)开关试触时,若发现电流表无示数,电压表示数较大,其故障原因可能是                    ; (3)实验中小阳测出了三组数据,记录在右表中.若第一次实验时电流表的示数如图所示,请将此示数读出并填入右表中; (4)他测出小灯泡的额定功率是       W.                               【答案】 (1)电路连接如图(2)灯丝断了或小灯泡接触不实(3)0.36(4)1                       模块二:特殊方法测电功率     (1)缺少电压表:用一个已知阻值的定值电阻和一个电流表串联后替代缺少的电压表. 实验步骤: ①按电路图连接实物图; ②断开开关,滑变调到最大阻值处; ③闭合开关,滑变调到某一阻值,使定值电阻电压达到小灯泡的额定电压,记录电流为I1、I2; ④根据公式P=UI可知,P=R0I1(I2-I1).   (2)缺少电流表:用一个已知阻值的定值电阻和一个电压表并联后替代缺少的电流表. 实验步骤: ①按电路图连接实物图; ②断开开关,滑变调到最大阻值处;                 ③闭合开关,滑变调到某一阻值,使电压表的示数为小灯泡的额定电压U2 ,读出电压表的示数为U1; ④根据公式P=UI可知,P= . 实验桌上提供了电压表一块,已知阻值的定值电阻R0一只,滑动变阻器一个,电源一个,开关一个,导线若干.小英用提供的器材测量2.5V小灯泡正常发光时的电功率.她连接的实验电路如图所示.请你完成下列实验步骤. (1)闭合开关,移动滑动变阻器的滑片使 电压表示数为2.5V. (2)断开开关,                   ,保持滑动变阻器的滑片位置不动,闭合开关,读出电压表示数为U0. (3)小灯泡正常发光时的电功率表达式是:PL=                .                 【答案】  (2)将电压表接在R0两端   (3)PL=2.5VU0/R0   图是小林在测量标有“2.5V”的小灯泡的额定功率时所设计的实验电路,其中滑动变阻器R2上标有“20Ω 1.5A”的字样.以下是他所设计的部分实验步骤,请你帮他补充完整: (1)将电压表调零,断开开关; (2)将R1的阻值调为最大,______,闭合开关S, 调节R1使电压表的示数为U1=2.5V,记录数据; (3)保持R1的滑片位置不变,______,读出并记录电压表的示数U2,断开开关S. 根据上述过程进行测量得到的数据,可以计算出小灯泡的额定功率为P额=__. 【答案】 (2)滑动变阻器R2的滑片置于a端;(3)滑动变阻器R2的滑片置于b端;W   [或;或 W]   小明利用电流表和已知阻值为R0的定值电阻,测量额定电压为U0的小灯泡L正常发光时的电功率.他选择了满足实验要求的实验器材,连接了部分实验电路,如图所示.                                                   答案图    (1)请添加两根导线完成图所示的实验电路的连接; (2)请把小明的实验步骤补充完整: 闭合开关_______,断开开关_______,                           ; ‚断开开关_______,闭合开关_______,保持滑动变阻器滑片位置不变,记录此时电流表的示数为I;  ƒ则灯泡L的额定功率P=_______.(用已知量和实验中所测物理量的字母表示) 【答案】 (1)如答案图(2)  S、S1;S2  ;调节滑动变阻器,使电流表示数为U0/R0;          ‚S1;S、S2 ;ƒ U0(I-U0/R0);
