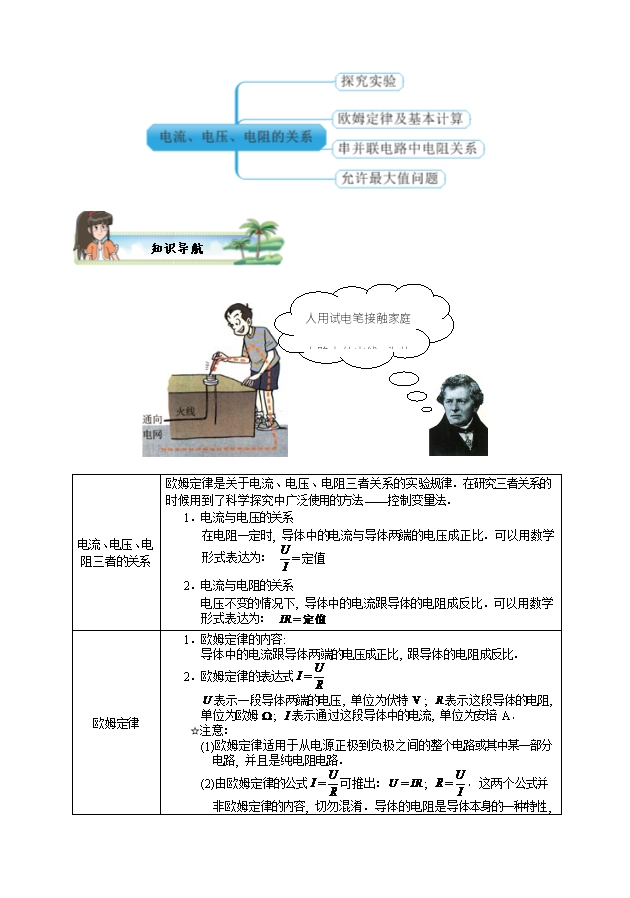

电流、电压、电阻三者的关系
欧姆定律是关于电流、电压、电阻三者关系的实验规律.在研究三者关系的时候用到了科学探究中广泛使用的方法——控制变量法.
1.电流与电压的关系
在电阻一定时, 导体中的电流与导体两端的电压成正比.可以用数学形式表达为:
2.电流与电阻的关系
电压不变的情况下, 导体中的电流跟导体的电阻成反比.可以用数学形式表达为:
欧姆定律
1.欧姆定律的内容:
导体中的电流跟导体两端的电压成正比, 跟导体的电阻成反比.
2.欧姆定律的表达式
表示一段导体两端的电压, 单位为伏特; 表示这段导体的电阻, 单位为欧姆; 表示通过这段导体中的电流, 单位为安培A.
☆注意:
(1)欧姆定律适用于从电源正极到负极之间的整个电路或其中某一部分
电路, 并且是纯电阻电路.
(2)由欧姆定律的公式可推出:; .这两个公式并
非欧姆定律的内容, 切勿混淆.导体的电阻是导体本身的一种特性,
与电压的大小和电流的大小无关, 因此对于某一电路或某一导体来
说, 与的比值不变.即使导体未连入电路, 两端未加电压, 其电
阻还是客观存在的.
(3)公式中的三个物理量, 必须使用国际单位制中的单位.

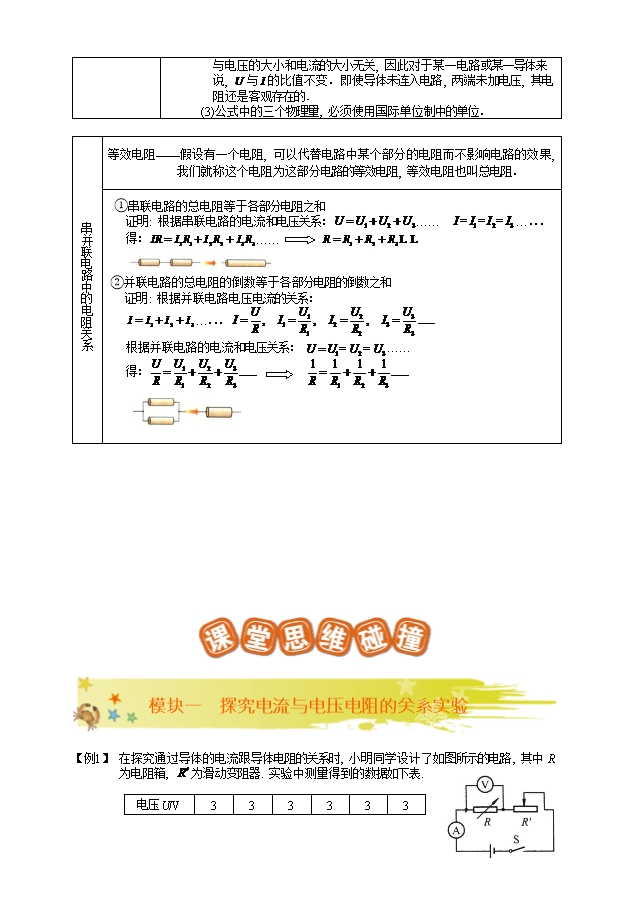

串并联电路中的电阻关系
等效电阻——假设有一个电阻, 可以代替电路中某个部分的电阻而不影响电路的效果, 我们就称这个电阻为这部分电路的等效电阻, 等效电阻也叫总电阻.
①串联电路的总电阻等于各部分电阻之和
证明: 根据串联电路的电流和电压关系:…… …...
得:……
②并联电路的总电阻的倒数等于各部分电阻的倒数之和
证明: 根据并联电路电压电流的关系:…...
根据并联电路的电流和电压关系: ……
得:
【例1】 在探究通过导体的电流跟导体电阻的关系时, 小明同学设计了如图所示的电路, 其中R为电阻箱, 为滑动变阻器. 实验中测量得到的数据如下表.
电压U/V
3
3
3
3
3
3
电阻R/
5
6
10
15
20
30
电流I/A
0.6
0.5
0.3
0.2
0. 15
0.1
(1)滑动变阻器在此实验中的主要作用是:
(2)分析表中的数据, 可以得出的结论是:当电阻两端电压为 一定时, 通过电阻的电流与电阻阻值的关系为:
【答案】 (1) 调节电阻箱两端电压一定. (2) 3V ;
【例2】 小华在研究“通过导体的电流和导体电阻之间的关系”中得出的实验数据如下表, 由此可以得出结论:当________________________一定时, _____________(此空填表达式).
实验序号
1
2
3
4
5
6
7
电阻
R/Ω
3
5
10
12
15
20
25
通过电阻的电流
I/A
2
1.2
0.6
0.5
0.4
0.3
0.24
电阻两端电压
U/V
6
6
6
6
6
6
6
【答案】 电阻两端电压为6V;
【例3】 下表是小华同学在探究“通过导体的电流与导体两端电压之间的关系”时记录的实验数据. 请你对表格中数据进行分析, 归纳出通过导体的电流与导体两端电压的关系式为____________.
R/
5
5
5
5
5
5
U/V
2
4
6
8
10
12
I/A
0.4
0.8
1.2
1.6
2.0
2.4
【答案】
【例4】 小华利用图甲所示的电路, 研究通过导体的电流与导体电阻的关系. 电源两端电压为9V且保持不变.
(1)实验过程中, 他每次改变电阻箱R'的阻值后, 通过调节滑动变阻器, 始终保持电阻箱
R'两端电压不变.
(2)根据记录的数据, 他描画出电流I与电阻箱阻值R'的关系图线, 如图乙. 根据图像分
析, 当通过R'的电流为0.06A时, 电阻箱R'的阻值是 Ω.
【答案】 50
【例5】 关于欧姆定律,下列说法中正确的是( )
A.通过导体的电流跟该导体的电阻成正比,跟该导体两端的电压成反比
B.当导体两端电压一定时,导体的电阻跟该导体两端的电压成反比
C.当通过导体的电流一定时,导体的电阻跟该导体两端的电压成正比
D.当导体的电阻一定时,通过导体的电流跟它两端的电压成正比
【答案】 D
【例6】 关于电流、电压和电阻的关系, 下列说法正确的是( )
A.导体的电阻与电压成正比, 与电流成反比
B.导体的电阻越大, 这段导体两端的电压就越高
C.通过导体的电流越大, 这段导体的电阻就越小
D.导体两端的电压越高, 通过这段导体的电流就越大
【答案】 D
【例7】 某同学在探究“电流跟电压、电阻的关系”时, 根据收集到的数据画出了如图所示的一个图象.下列结论与图象相符的是( )
A.电阻一定时, 电流随着电压的增大而增大
B.电阻一定时, 电压随着电流的增大而增大
C.电压一定时, 电流随着电阻的增大而减小
D.电压一定时, 电阻随着电流的增大而减小
【答案】 C
