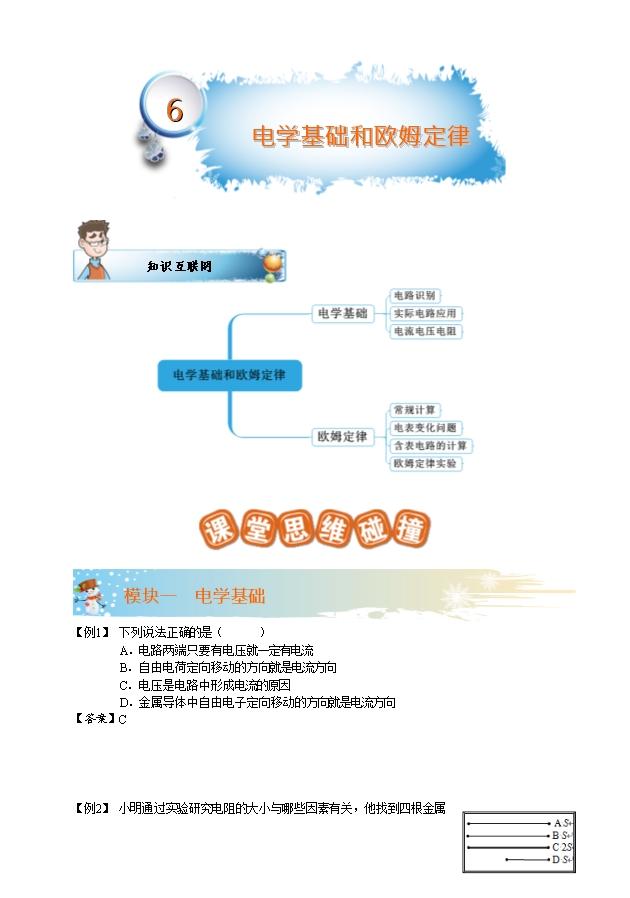

2018-2019学年人教版九年级物理全册讲义:第十七章 电学基础和欧姆定律(彩色书稿word版)
【内容简介】
下列说法正确的是( )
A.电路两端只要有电压就一定有电流
B.自由电荷定向移动的方向就是电流方向
C.电压是电路中形成电流的原因
D.金属导体中自由电子定向移动的方向就是电流方向
【答案】C

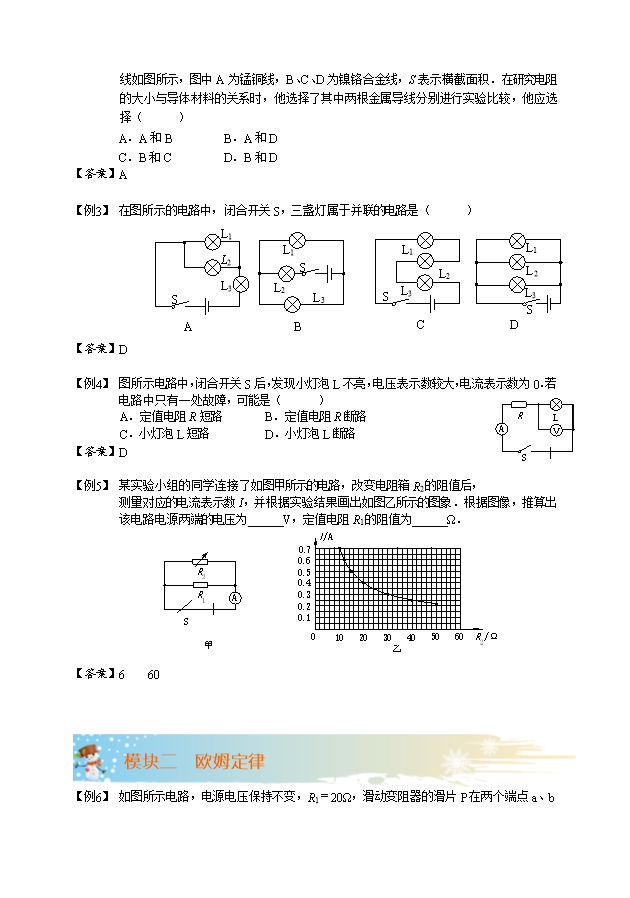

小明通过实验研究电阻的大小与哪些因素有关,他找到四根金属线如图所示,图中A为锰铜线,B、C、D为镍铬合金线,S表示横截面积.在研究电阻的大小与导体材料的关系时,他选择了其中两根金属导线分别进行实验比较,他应选择( )
A.A和B B.A和D
C.B和C D.B和D
【答案】A
在图所示的电路中,闭合开关S,三盏灯属于并联的电路是( )
【答案】D
图所示电路中,闭合开关S后,发现小灯泡L不亮,电压表示数较大,电流表示数为0.若电路中只有一处故障,可能是( )
A.定值电阻R短路 B.定值电阻R断路
C.小灯泡L短路 D.小灯泡L断路
【答案】D
某实验小组的同学连接了如图甲所示的电路,改变电阻箱R2的阻值后,测量对应的电流表示数I,并根据实验结果画出如图乙所示的图象.根据图像,推算出该电路电源两端的电压为______V,定值电阻R1的阻值为______Ω.
【答案】6 60

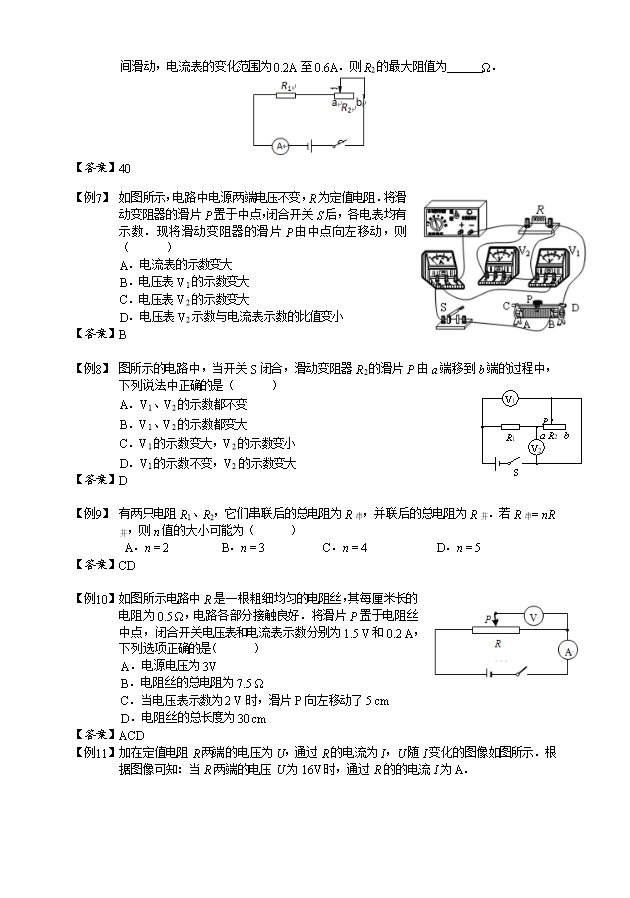

如图所示电路,电源电压保持不变,R1=20Ω,滑动变阻器的滑片P在两个端点a、b间滑动,电流表的变化范围为0.2A至0.6A.则R2的最大阻值为 Ω.
【答案】40
如图所示,电路中电源两端电压不变,R为定值电阻.将滑动变阻器的滑片P置于中点,闭合开关S后,各电表均有示数.现将滑动变阻器的滑片P由中点向左移动,则( )
.电流表的示数变大
.电压表V1的示数变大
.电压表V2的示数变大
.电压表V2示数与电流表示数的比值变小
【答案】B
图所示的电路中,当开关S闭合,滑动变阻器R2的滑片P由a端移到b端的过程中,下列说法中正确的是( )
A.V1、V2的示数都不变
B.V1、V2的示数都变大
C.V1的示数变大,V2的示数变小
D.V1的示数不变,V2的示数变大
【答案】D
有两只电阻R1、R2,它们串联后的总电阻为R串,并联后的总电阻为R并.若R串= nR并,则n值的大小可能为( )
A.n = 2 B.n = 3 C.n = 4 D.n = 5
【答案】CD
如图所示电路中R是一根粗细均匀的电阻丝,其每厘米长的电阻为0.5 Ω,电路各部分接触良好.将滑片P置于电阻丝中点,闭合开关电压表和电流表示数分别为1.5 V和0.2 A,下列选项正确的是( )
A.电源电压为3V
B.电阻丝的总电阻为7.5 Ω
C.当电压表示数为2 V时,滑片P向左移动了5 cm
D.电阻丝的总长度为30 cm
【答案】ACD
加在定值电阻R两端的电压为U,通过R的电流为I,U随I变化的图像如图所示.根据图像可知:当R两端的电压U为16V时,通过R的的电流I为A.
【答案】0.8
如图所示电路,电源两端电压保持不变.闭合开关S,将滑动变阻器的滑片P由a端向b端滑动一段距离,电压表V1、V2、V3示数的变化量分别为ΔU1、ΔU2、ΔU3,电流表的变化量为ΔI.下列判断正确的是( )
A
.电压表
V1
示数变小,电压表
V2
示数变大,电压表
V1
与
V2
的示数之和与电流表示数的比值不变
B
.电压表
V1
示数变小,电压表
V3
示数变大,电压表
V3
与电流表示数的比值不变
C
.滑动变阻器的滑片P滑过的那一段距离对应的阻值为
D
.定值电阻
R
1
的阻值为
【答案】D
在如图所示的电路中,电源两端的电压不变,小光同学用此电路探究:通过定值电阻R1(其阻值为5Ω)电流的变化量的绝对值(ΔI)随电阻两端电压的变化量的绝对值(ΔU)的变化规律.他测出了滑片P在不同位置时电流表A、电压表V的示数,并将数据记录在表格中.请你根据表中的实验数据,分析归纳出通过定值电阻R1的电流变化量的绝对值(ΔI)随其两端电压变化量的绝对值(ΔU)的变化规律为:
在的条件下,通过定值电阻R1电流变化量的绝对值(ΔI)与其两端电压变化量的绝对值(ΔU)的关系式是 .
U/V
1
1.5
2
2.5
3
3.5
4
ΔU/V
0.5
1
1.5
2
2.5
3
I/A
0.2
0.3
0.4
0.5
0.6
0.7
0.8
ΔI/A
0.1
0.2
0.3
0.4
0.5
0.6
【答案】R1=5Ω不变
关于“用电压表和电流表测量定值电阻Rx的阻值”的实验.
(1)请你用笔画线代替导线完成图甲中的电路连接;
(2)闭合开关后,调节滑动变阻器的滑片至某一位置时,电压表、电流表的示数如图乙所示,则定值电阻Rx的阻值为______Ω;
(3)在此电路中,滑动变阻器的作用是______(正确选项多于一个).
A.保护电路B.控制待测电阻Rx两端的电压不变
C.改变电压和电流的数值,多次测量取平均值,减小误差
D.改变电压和电流的数值,探究电流与电压的规律
【答案】(1)见答图(滑动变阻器连A端或B端均可)
(2)5Ω (3)AC
