2018-2019学年人教版九年级物理全册讲义:第十六章 电压、电阻和含表电路分析1(彩色书稿word版)

ID:112553 2019年02月21日 下载 资料纠错 有奖上传 收藏

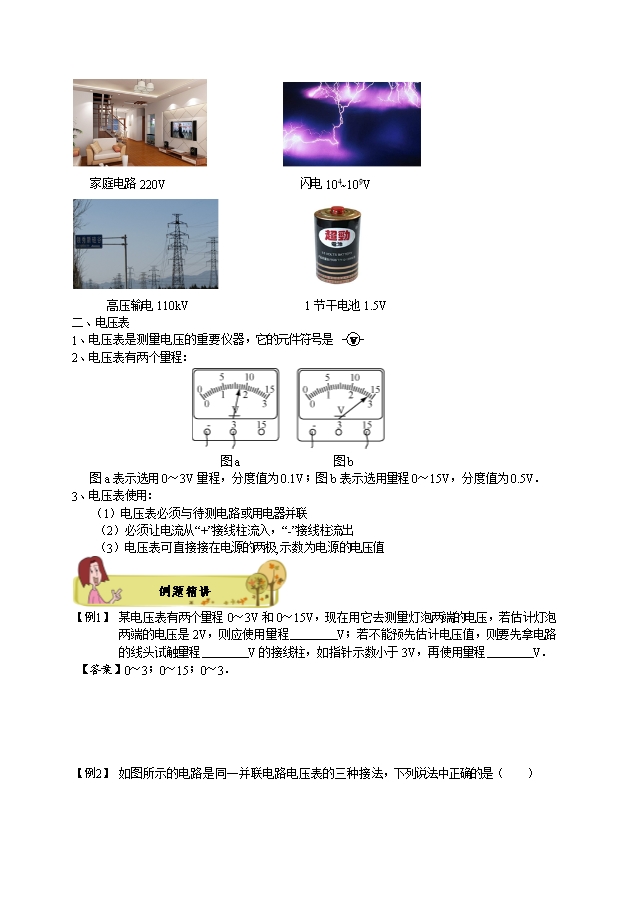

【内容简介】一、电压 1、电源是提供电压的装置.电源的作用就是保持正负极间有一定的电压.电压是闭合电路中形成电流的原因. 2、电流、电压、电源的关系 (1) 电源、电压同时存在. (2)导体中有电流一定有电压,但有电压不一定有电流. 3、电压符号和单位: 电压用字母____表示,它的单位是            ,简称              ,符号是                . 电压的常用单位有:千伏(kV)和毫伏(mV) 它们的换算关系是:1kV=1000V; 1V=1000 mV;1毫伏(mV) =1000微伏(μV) 伏特简介 意大利物理学家,从小勤奋学习,热爱科学,十六岁就开始与一些科学家通信.伏特最重要的科学发明是伏特电堆,曾经因此掀起电磁学的革命.     4、身边的电压值:              家庭电路220V                       闪电104~109V                     高压输电110kV                    1节干电池1.5V 二、电压表 1、电压表是测量电压的重要仪器,它的元件符号是 2、电压表有两个量程:          图a                图b 图a表示选用0~3V量程,分度值为0.1V;图b表示选用量程0~15V,分度值为0.5V. 3、电压表使用: (1)电压表必须与待测电路或用电器并联 (2)必须让电流从“+”接线柱流入,“-”接线柱流出 (3)电压表可直接接在电源的两极,示数为电源的电压值 【例1】    某电压表有两个量程0~3V和0~15V,现在用它去测量灯泡两端的电压,若估计灯泡两端的电压是2V,则应使用量程        0~3 V;若不能预先估计电压值,则要先拿电路的线头试触量程         0~15 V的接线柱,如指针示数小于3V,再使用量程         0~3 V.  【答案】0~3;0~15;0~3.           【例2】    如图所示的电路是同一并联电路电压表的三种接法,下列说法中正确的是(  )      甲           乙           丙 A.甲测法的读数最大      B.乙测法的读数最大   C.丙测法的读数最大       D.三种测法的读数一样大 【答案】D   【例3】    如图1、2所示,电流表、电压表的指针对应的读数是(  ) A.0.4A、2.6V      B.0.08A、13V      C.0.08A、2.6V       D.0.4A、13V 【答案】B   【例4】    下图是四个用电压表测量灯L1两端电压的实物连接图,其中正确的是(  )       【答案】B                     模块二:含电压表的电路分析     1、  含电压表的电路分析: (1)将电压表视为断路,判断电路中用电器的连接状态. (2)(跨界法判断电压表的测量范围)先沿着电压表两端的连线,找到两个与其他用电器连接的点;再顺着电流的流向,看电流从哪个连接点开始分流(这个点可称为“分流点”),分别通过电压表和用电器,然后汇合到另一个点(这个点可称为“汇合点”),那么分流后与汇合前的电流流过的这二部份(电压表与相应的用电器)就是并联关系,这个电压表测量的就是这二个点之间的所有用电器的电压. 2、串并联电路中的电压规律: (1)串联电路:电路总电压等于各部分用电器电压之和.即U=U1+U2+……+Un (2)并联电路:电路总电压与各支路部分电压均相等.U=U1=U2=……=Un 【例5】    说出下列电压表测的是什么电压?             A             B                C               D 【答案】L2;L2;电源;电源.   【例6】    图中二个电压表分别测量哪部分电路两端电压? 【答案】V1测的是R1,R2串联部份两端的电压.V2测的就是R1两端电压.   【例7】    如图(a)所示电路中,当闭合开关后,两个电压表指针偏转均为图(b)所示,则电阻R1和R2两端的电压分别为(  )           (a)                       (b) A.1.7V ;6.8V     B.6.8V; 1.7V    C.1.7V ;8.5V    D.8.5V ;1.7V 【答案】B   【例8】    如图所示,已知电源电压为10V.闭合开关后,电压表V1示数是8V,电压表V2示数为7V,则L1、L2、L3两端电压依次为(  ) A. 2V、5V、3V B. 1V、6V、2V C. 3V、5V、2V D. 3V、2V、5V 【答案】C     模块三:电阻与变阻器     电阻:导体对电流阻碍作用的大小.用R表示. (1)不同的导体,电阻一般不同.电阻是导体本身的一种性质,与电压,电流无关. (2)利用电压和电流的大小虽然可以对电阻值进行计算,但是它们并不能决定电阻值的大小. 2.决定电阻大小的因素:导体的长度,材料,横截面积,温度. (1)大多数金属都是温度升高时电阻变大,但一般导体的电阻随温度的变化而改变很小 ;所以在研究一般问题时,往往忽略这个变化,而认为其电阻不随温度而改变. (2)电阻定律(电阻决定式): 3、电阻单位及其换算:    (1)国际单位:欧姆()(2)常用单位:兆欧()、千欧()    (2)换算:    (教师版)练习:128=     ;220=     ;280=
