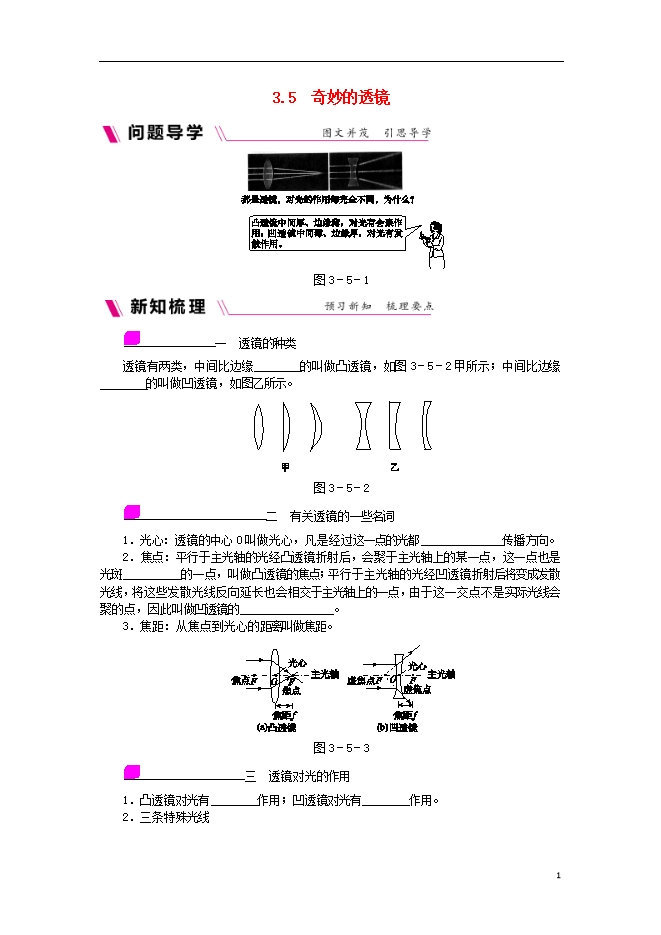

【内容简介】 一　透镜的种类 透镜有两类，中间比边缘________的叫做凸透镜，如图3－5－2甲所示；中间比边缘________的叫做凹透镜，如图乙所示。 图3－5－2 二　有关透镜的一些名词 1．光心：透镜的中心O叫做光心，凡是经过这一点的光都______________传播方向。 2．焦点：平行于主光轴的光经凸透镜折射后，会聚于主光轴上的某一点，这一点也是光斑__________的一点，叫做凸透镜的焦点；平行于主光轴的光经凹透镜折射后将变成发散光线，将这些发散光线反向延长也会相交于主光轴上的一点，由于这一交点不是实际光线会聚的点，因此叫做凹透镜的________________。 3．焦距：从焦点到光心的距离叫做焦距。 图3－5－3 三　透镜对光的作用 1．凸透镜对光有________作用；凹透镜对光有________作用。 2．三条特殊光线 　　 图3－5－4 四　测量凸透镜的焦距 方法：让凸透镜正对太阳光，在透过阳光的一侧前后移动白纸，直到白纸上出现一个____________的光斑，用刻度尺测量此光斑(焦点)到透镜光心的距离，就是凸透镜的焦距。 [拓展] 同种材料制成的凸透镜，表面越凸，焦距越小。 类型一　透镜的分类及其对光的作用 例1 如图3－5－5所示的四块玻璃制成的透镜中，属于凸透镜的是________，对光具有________作用，因此，凸透镜又叫做________透镜；属于凹透镜的是________，对光具有________作用，因此，凹透镜又叫做________透镜。[导学号：47732040] 图3－5－5 [方法指导]判断透镜的类型 (1)根据定义判断：中间比边缘厚的透镜是凸透镜，中间比边缘薄的透镜是凹透镜。 (2)根据对光线的作用进行判断：凸透镜主要对光线起会聚作用；凹透镜主要对光线起发散作用。 类型二　凸透镜焦距的测量 例2 如图3－5－6所示，凸透镜正对着太阳光，来回移动另一侧的纸片，得到最小、最亮的光斑时，纸片距离凸透镜中心10 cm，则此凸透镜的焦距是________cm；接着将纸片往远离凸透镜的方向移动，纸片上的光斑________(选填“变大”“变小”或“不变”)。[导学号：47732041] 图3－5－6 [易错警示]平行于主光轴的光线，经凸透镜折射后会聚在主光轴某点，这点是凸透镜的焦点，光线到达焦点前一些或者后一些，形成的光斑比焦点处的光斑要大，亮度不如在焦点时亮。所以粗测焦距时一定要找到最小、最亮的光斑，此光斑与凸透镜光心之间的距离就是焦距。 类型三　透镜光路作图 例3 完成图3－5－7甲中的光路图。根据入射光线和出射光线，在图乙的方框中画出适当的透镜。[导学号：47732042] 图3－5－7 [方法指导]透镜光路作图指导 (1)作图时要明确凸透镜的三条特殊光线：①通过焦点的光线经凸透镜折射后平行于主光轴；②平行于主光轴的光线经凸透镜折射后过焦点；③过光心的光线经凸透镜折射后传播方向不改变。 (2)选填透镜类型：根据凸透镜对光线有会聚作用，凹透镜对光线有发散作用去填透镜。注意会聚作用不等同于会聚光线，发散作用不等同于发散光线。在做题时，可以将原光束按原方向延长，再看通过透镜后光线的方向和原方向相比是会聚了还是发散了，如果会聚应填凸透镜(如图3－5－8甲、乙所示)，如果发散应填凹透镜(如图丙、丁所示)。 .............
