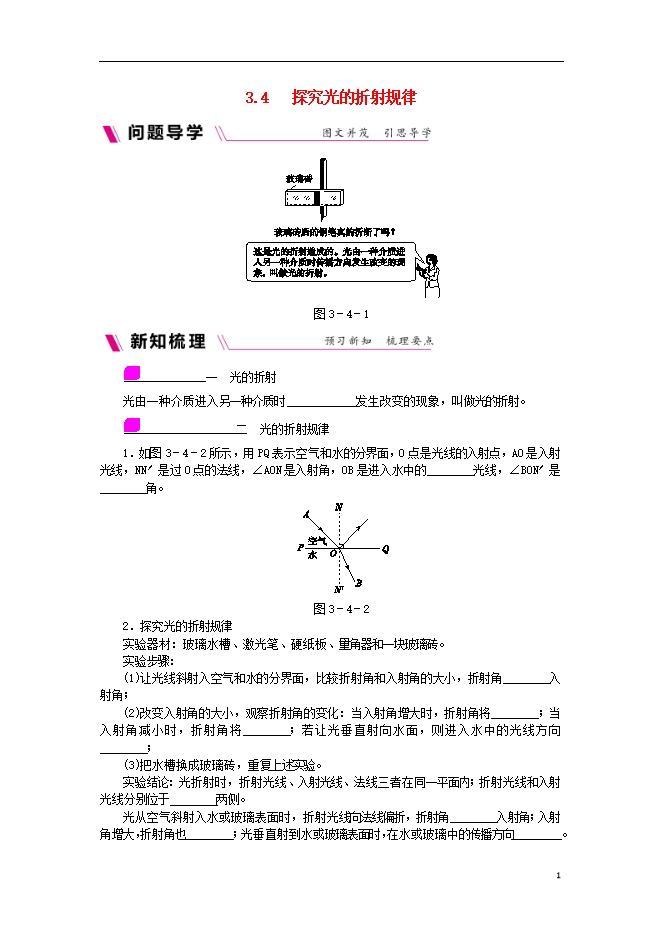

【内容简介】 一　光的折射 光由一种介质进入另一种介质时____________发生改变的现象，叫做光的折射。 二　光的折射规律 1．如图3－4－2所示，用PQ表示空气和水的分界面，O点是光线的入射点，AO是入射光线，NN′是过O点的法线，∠AON是入射角，OB是进入水中的________光线，∠BON′是________角。 图3－4－2 2．探究光的折射规律 实验器材：玻璃水槽、激光笔、硬纸板、量角器和一块玻璃砖。 实验步骤： (1)让光线斜射入空气和水的分界面，比较折射角和入射角的大小，折射角________入射角； (2)改变入射角的大小，观察折射角的变化：当入射角增大时，折射角将________；当入射角减小时，折射角将________；若让光垂直射向水面，则进入水中的光线方向________； (3)把水槽换成玻璃砖，重复上述实验。 实验结论：光折射时，折射光线、入射光线、法线三者在同一平面内；折射光线和入射光线分别位于________两侧。 光从空气斜射入水或玻璃表面时，折射光线向法线偏折，折射角________入射角；入射角增大，折射角也________；光垂直射到水或玻璃表面时，在水或玻璃中的传播方向________。 实验评估：(1)实验中硬纸板的作用可显示入射光线和折射光线，如果硬纸板可转折，同样可以验证折射光线、入射光线和法线在同一平面内； (2)实验用水和玻璃砖进行多次实验，得出的实验结论具有普遍性。 三　生活中和自然中的折射现象 1．从空气中看水中的物体，或从水中看空气中的物体，看到的其实都不是物体本身，而是由于光的折射形成的、比实际位置都________的虚像。 2．光在同一种不均匀的物质中，传播方向不断改变，也是折射现象。海市蜃楼、星星眨眼等现象都是由于折射使光的传播路径发生弯曲形成的。   类型一　生活中的折射现象 例1 2017·苏州如图3－4－3所示的光现象中，由于光的折射形成的是(　　) 图3－4－3 [易混辨析]解答这类问题时，要结合生活实例与光的三个基本规律进行分析。光的折射涉及两种介质或同一种不均匀介质；光的反射发生在同一种介质中，且必须有反射面；光沿直线传播发生在同一种均匀介质中，但不存在反射面的问题。 类型二　探究光的折射规律 例2 某同学在做探究光的折射特点实验，如图3－4－4所示是光从空气射入水中时的光路，实验中发现，入射光线、折射光线和法线在同一平面内，折射光线和入射光线分别位于法线的两侧，通过实验还得到下表数据： 图3－4－4 入射角α 0° 15° 30° 45° 60° 反射角β 0° 15° 30° 45° 60° 折射角γ 0° 11° 22.1° 35.4° 40.9°   　　(1)分析表中数据，可得出结论： ①光从空气斜射到水面时，将同时发生________和________现象。 ②光从空气斜射到水面时，折射角随入射角的变化关系是：折射角随入射角的增大而________(选填“增大”“不变”或“减小”)，且折射角________(选填“大于”“等于”或“小于”)入射角。当光从空气垂直射到水面时，折射角大小等于________度。该同学根据上述实验中的发现和结论总结出了光的折射特点。 (2)若用激光沿CO方向从水中射入空气，激光在空气中传播的光路是________(选填“OA”或“OB”)；激光经过水面反射时的反射角大小等于________(选填“α”“β”或“γ”)。[全品导学号：47732037] [方法指导]光的折射角和入射角的大小比较 发生光的折射时，空气中的光线与法线的夹角比较大，即光从空气中斜射入水或玻璃中时，折射角小于入射角；光从水或玻璃中斜射入空气中时，折射角大于入射角。 .............
