实验:自制收音机

作者:殷发金  人气: 次  时间:2014年08月04日  星级:

实验目的:

1.自制收音机来接收广播信号。

2.初步了解收音机的工作原理。

实验原理:

利用收音机接收广播信号。

实验器材:

可变电容CB(270P或360P)、电容C1(3000pF~20000pF间均可)、2AP检波二极管VD、漆包线、卷纸筒、高阻抗耳机、导线、接线柱。

实验步骤:

1.用硬纸板卷成一个直径约50mm的纸筒。(可选用卷纸筒或塑料管)

2.用直线约0.5mm的漆包线密绕120圈,当绕至60圈时开始抽头(类似于电磁铁线圈),并每隔20圈抽一个,绕至120圈时共有3个中心抽头。

3.在纸筒的线圈两端线头处钻孔,固定线头的位置,在纸筒的一端钻五个孔,依次固定线头、60圈、80圈、100圈和120圈漆包线,并作标记。

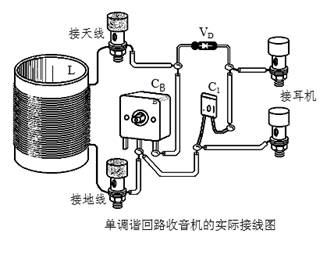

4.按照下图连接实物。组装时线圈的抽头先空着不用,只把线头和线尾接入电路。

5.焊好电路,可用一根长导线作天线,接好耳机,转动可变电容器,使某一电台的声音达到最响。

6.换用线圈的不同抽头接入电路,再次调节可变电容,比较收听效果。

操作提示:

1.2AP检波二极管VD,具有电流的单向性,当沿着正向接通,反向不通,在实验前应先判断其正向和反向。此二极管一般是玻璃体,在弯折时注意不要损坏二极管。二极管上有色圈的是负,另一端为正,电流从正流向负,电流能通过,反之电流无法通过。

2.天线可以利用较长的铜线延伸至室外;接地线可以接到家中的自来水管、下水管等金属管道。

3.此收音机是单回路调谐收音机,不需要电源,利用广播信号在天线上的感应电流推动耳机发声,所以天线尽量可以长一些,收听的效果会更好一些。

4.在雷电天气不能使用此收音机,防止雷击。

5.实验中用到的固定电容规格在3000pF~20000pF间均可,其中“pF”是电容量的单位,读作“皮法”,电容的国际单位是法拉(F),1F=106μF,1μF=106pF。
