电视节目的传送与接收简介

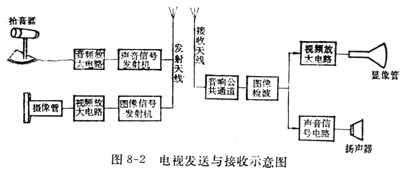

　　电视广播可大体分成如图8－2所示的三个工作过程。

　　（1）把景物的图像变为电信号（主要由摄像机完成）

　　从新闻图片中可以发现，图片是许许多多明暗不同的小点子组成的，这些小点子叫像素。任何图像都是由像素所构成。电视摄像机就是采用相似的方法，将景物图像分割成许许多多像素，并把这些像素变成电信号，分别传送出去。

　　在电视摄像管中，有一个电子枪和一个靶。靶的内壁上涂有一层对光极其敏感的材料。当景物图像的光射到靶面上时，光敏材料便发射电子，发射电子的多少与图像像素亮暗相对应。当电子枪高速地射出电子打到靶面上，从左到右，由上到下地扫过，这时就得到一幅与图像的像素阴暗程度相对应的电信号，这电信号再送到放大器中放大。

　　显然上面传送的是一幅固定的图像，那么如何变成活动的图像呢？大家知道，电影实际上放映的就是一幅幅不动的画面，它每秒放映24个画面，利用人眼的视觉暂留现象，使人感到画面是连续运动的。电视技术采用了与之相同的原理，使传送画面的速度为每秒25幅，也就使人看到了连续运动的画面。

　　（2）进行传送（靠电磁波传送）

　　从摄像机得到的电信号和来自话筒的伴音信号，各自经过放大后，跟无线电广播一样，还必须经过调制，载到高频电流上，送到发射天线，以电磁波的形式发射出去。

　　（3）把电信号还原为图像（由电视机完成）

　　电视台发出的载有电视信号的电磁波，被电视天线接收到，进入电视机的调谐器（又称高频头）。在调谐器中，先经过高频放大器将微弱的电信号进行一次放大。同时，从本机振荡器产生一个比电视信号频率高的多幅振荡信号，与经过高频放大了的电视信号同时进入混频器。混频器经过差频产生一个新频率（即中频）的电视信号，并将其送至中频放大器。

　　中频放大器将中频信号加以放大，然后送到检波器。从检波器检出的各种信号再送到相应的部分中去。

　　一路是图像信号，它经过视频放大器放大后，送到显像管内，用以控制管内电子束的强弱，以便在荧光屏上显示出与图像变化（像素）相对应的亮点。

　　一路是伴音中频信号，它送到伴音通道，经过放大及解调，还原为音频信号，最后推动扬声器发出声音。

　　因此，电视的发送和接收过程，从图像角度看，其物理过程可归纳为光—电—光的变化和重视过程。其中光转变为电在电视台发送端完成，电转变为光在接收端电视机内完成。
