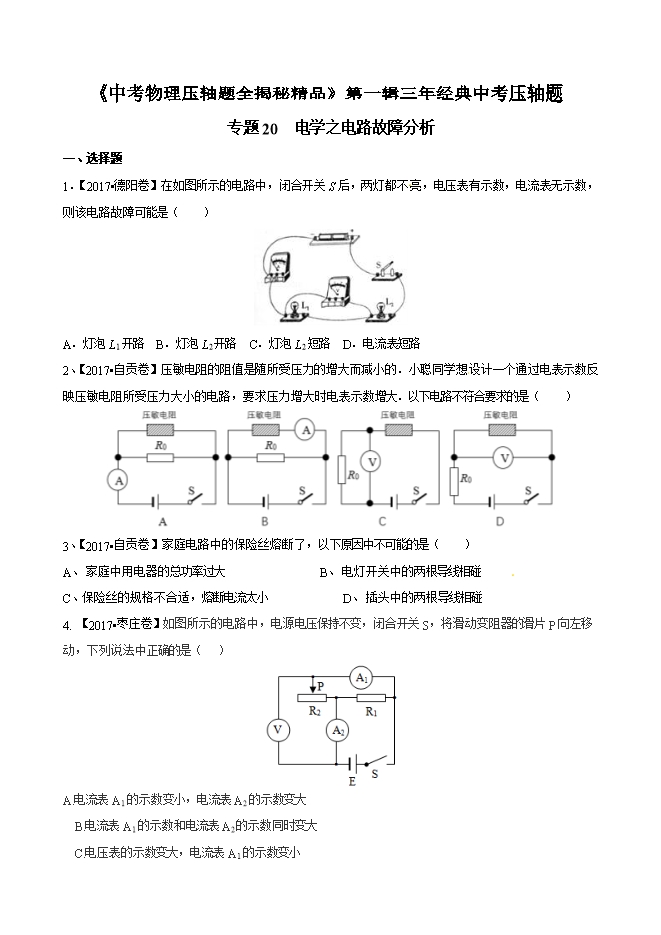

【内容简介】一、选择题 1．【2017•德阳卷】在如图所示的电路中，闭合开关S后，两灯都不 亮，电压表有示数，电流表无示数，则该电路故障可能是（　　）   A．灯泡L1开路B．灯泡L2开路C．灯泡L2短路D．电流表短路 【答案】A 【解析】   【考点定位】电流表、电压表在判断电路故障中的应用 2、【2017•自贡卷】压敏电阻的阻值是随所受压力的增大而减小的．小聪同学想 设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大．以下电路不符合要求的是（    ）     【答案】D 【解析】 A、压敏电阻与定值电阻并联．当压力增大时，压敏电阻阻值减小，并联电路总电阻减小，电源电压一定，所以干路电流增大，电流表示数增大．故A符合要求；B、压敏电阻与定值电阻并联．两端电压一定，电流表测量压敏电阻的电流，当压力增大时，压敏电阻阻值减小，两端电压一定，所以电流表示数增大．故B符合要求；C、压敏电阻与定值电阻串联．当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，压敏电阻两端电压减小，所以定值电阻两端电压增大，电压表示数增大．故C符合要求；D、压敏电阻与定值电阻串联．当压力增大时，压敏电阻阻值减小，根据串联电路用电器两端电压与其阻值成正比知，压敏电阻两端电压减小，所以电压表示数减小．故D不符合要求．故选D． 考点：电路图设计． 3、【2017•自贡卷】家庭电路中的保险丝熔断了，以下原因中不可能的是（    ） A、 家庭中用电器的总功率过大       B、 电灯开关中的两根导线相碰           C、保险丝的规格不合适，熔断电流太小     D、 插头中的两根导线相碰 【答案】B 【解析】   考点：熔断器的作用及保险丝的选择方法；家庭电路电流过大的原因． 4. 【2017•枣庄卷】如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（   ）   A.电流表A1的示数变小，电流表A2的示数变大   B.电流表A1的示数和电流表A2的示数同时变大    C.电压表的示数变大，电流表A1的示数变小   D.电压表的示数不变，电流表A1的示数变小  【答案】D 【解析】   考点：电路的动态分析． .............
