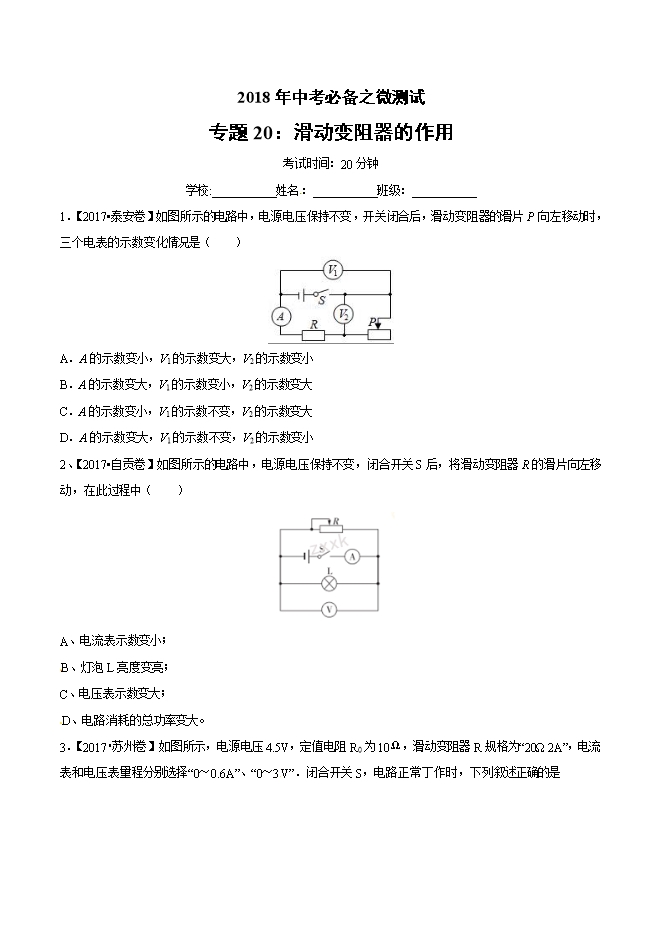

【内容简介】1．【2017•泰安卷】如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片P向左移动时，三个电表的示数变化情况是（　　） A．A的示数变小，V1的示数变大，V2的示数变小 B．A的示数变大，V1的示数变小，V2的示数变大 C．A的示数变小，V1的示数不变，V2的示数变大 D．A的示数变大，V1的示数不变，V2的示数变小 【答案】D 【解析】 【考点定位】电路的动态分析；欧姆定律的应用 2、【2017•自贡卷】如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片向左移动，在此过程中（    ） A、电流表示数变小；                      [来源:学科网] B、灯泡L亮度变亮； C、电压表示数变大；                      D、电路消耗的总功率变大。 【答案】A 【解析】 由电路图可知，灯泡L与滑动变阻器R并联，电压表测电源的电压，电流表测干路电流．因电源电压保持不变，所以，滑片移动时，电压表的示数不变，故C错误；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过L的电流和实际功率不变，灯泡的亮暗不变，故B错误；将滑动变阻器R的滑片向左移动，变阻器接入电路中的电阻变大，由可知，通过R的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表的示数变小，故A正确；由P=UI可知，电路消耗的总功率变小，故D错误．故选A． 考点：电路的动态分析；欧姆定律的应用；电功率的计算． 3．【2017•苏州卷】如图所示，电源电压4.5V，定值电阻R0为10Ω，滑动变阻器R规格为“20Ω 2A”，电流表和电压表量程分别选择“0～0.6A”、“0～3V”．闭合开关S，电路正常丁作时，下列叙述正确的是[来源:Z,xx,k.Com] A．电流表示数最大值为0.6A        B．电压表示数范围为1V～3V C．滑动变阻器的功率可达0.5W      D．滑动变阻器阻值变化范围为5Ω～10Ω
