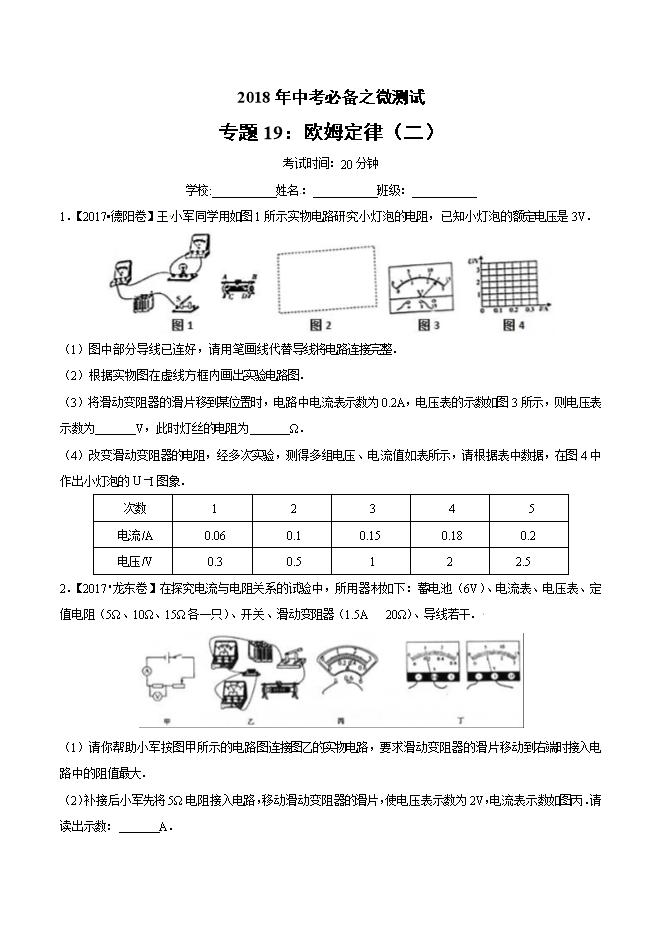

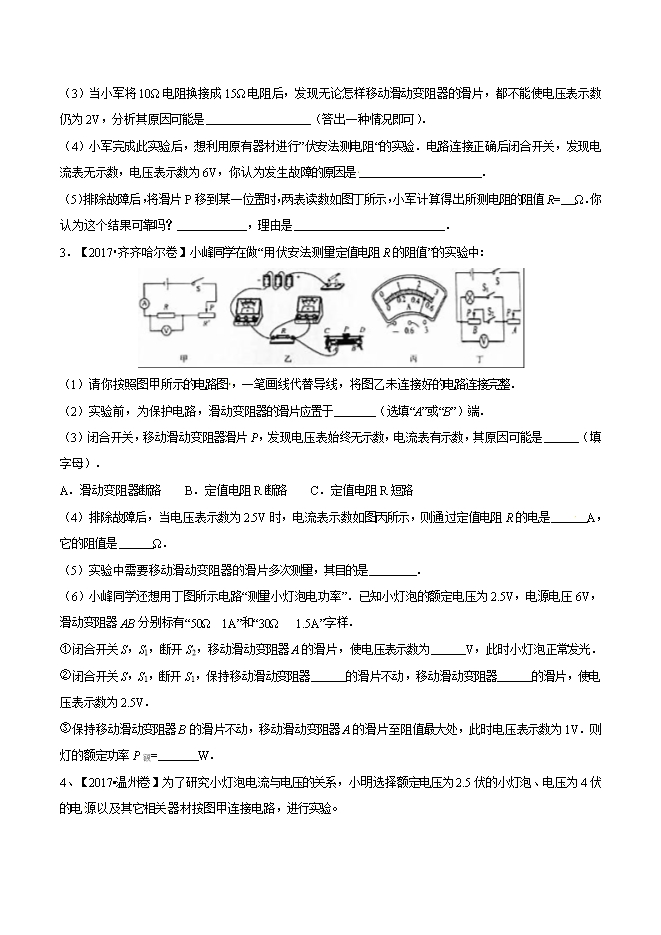

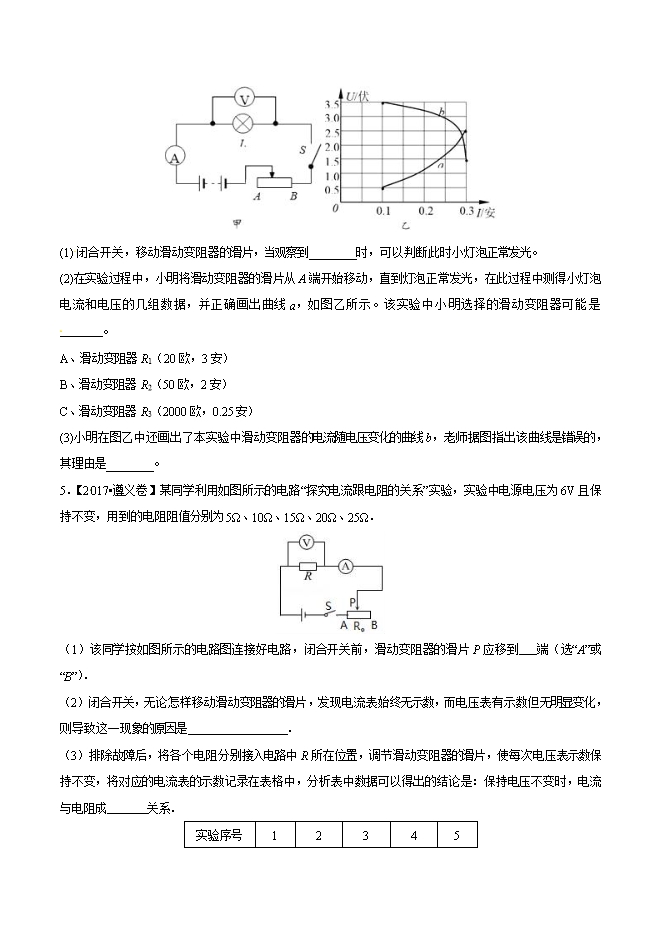

【内容简介】  1．【2017•德阳卷】王小军同学用如图1所示实物电路研究小灯泡的电阻，已知小灯泡的额定电压是3V． （1）图中部分导线已连好，请用笔画线代替导线将电路连接完整． （2）根据实物图在虚线方框内画出实验电路图． （3）将滑动变阻器的滑片移到某位置时，电路中电流表示数为0.2A，电压表的示数如图3所示，则电压表示数为　   　V，此时灯丝的电阻为　   　Ω． （4）改变滑动变阻器的电阻，经多次实验，测得多组电压、电流值如表所示，请根据表中数据，在图4中作出小灯泡的U﹣I图象．  次数  1  2  3  4  5  电流/A  0.06  0.1 0.15  0.18 0.2  电压/V  0.3  0.5  1 2  2.5   【答案】（1）实物图的连接如下图所示；（2）电路图如下图所示；（3）2.5；12.5；（4）小灯泡的U﹣I图象如下图所示 【解析】 的电阻R=U/I=2.5V/0.2A=12.5Ω；（4）利用描点法结合表格数据作出小灯泡的U﹣I图象，如上图所示。 【考点定位】伏安法测电阻的探究实验[来源:Z&xx&k.Com] 2．【2017•龙东卷】在探究电流与电阻关系的试验中，所用器材如下：蓄电池（6V）、电流表、电压表、定值电阻（5Ω、10Ω、15Ω各一只）、开关、滑动变阻器（1.5A   20Ω）、导线若干． （1）请你帮助小军按图甲所示的电路图连接图乙的实物电路，要求滑动变阻器的滑片移动到右端时接入电路中的阻值最大． （2）补接后小军先将5Ω电阻接入电路，移动滑动变阻器的滑片，使电压表示数为2V，电流表示数如图丙．请读出示数：　   　A． （3）当小军将10Ω电阻换接成15Ω电阻后，发现无论怎样移动滑动变阻器的滑片，都不能使电压表示数仍为2V，分析其原因可能是　              　（答出一种情况即可）． （4）小军完成此实验后，想利用原有器材进行”伏安法测电阻“的实验．电路连接正确后闭合开关，发现电流表无示数，电压表示数为6V，你认为发生故障的原因是　                 　． （5）排除故障后，将滑片P移到某一位置时，两表读数如图丁所示，小军计算得出所测电阻的阻值R= 　Ω．你认为这个结果可靠吗？　        　，理由是　                      　． 【答案】（1）如下图所示；（2）0.4；（3）定值电阻两端的电压保持太低；（4）定值电阻断路；（5）5；不可靠；没有多次测量求出平均值以减小误差
