2008年中考物理试题分类汇编—电路分析应用专题

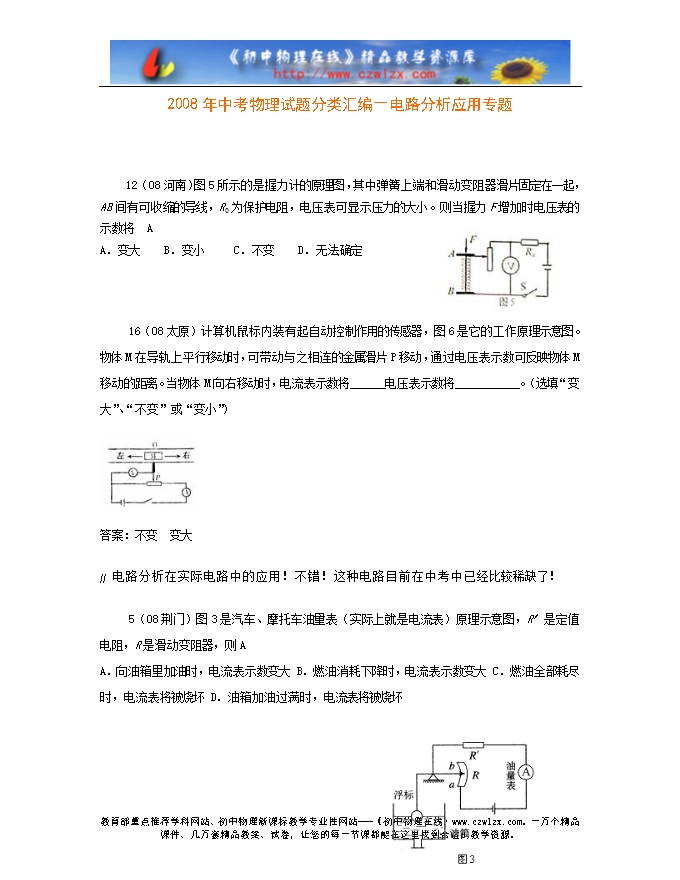

【内容简介】12(08河南)图5所示的是握力计的原理图,其中弹簧上端和滑动变阻器滑片固定在一起,AB间有可收缩的导线,R0为保护电阻,电压表可显示压力的大小。则当握力F增加时电压表的示数将 A
A.变大 B.变小 C.不变 D.无法确定
16(08太原)计算机鼠标内装有起自动控制作用的传感器,图6是它的工作原理示意图。物体M在导轨上平行移动时,可带动与之相连的金属滑片P移动,通过电压表示数可反映物体M移动的距离。当物体M向右移动时,电流表示数将______电压表示数将___________。(选填“变大”、“不变”或“变小”)
答案:不变 变大
//电路分析在实际电路中的应用!不错!这种电路目前在中考中已经比较稀缺了!
5(08荆门)图3是汽车、摩托车油量表(实际上就是电流表)原理示意图,R′是定值电阻,R是滑动变阻器,则A
A.向油箱里加油时,电流表示数变大 B.燃油消耗下降时,电流表示数变大 C.燃油全部耗尽时,电流表将被烧坏 D.油箱加油过满时,电流表将被烧坏

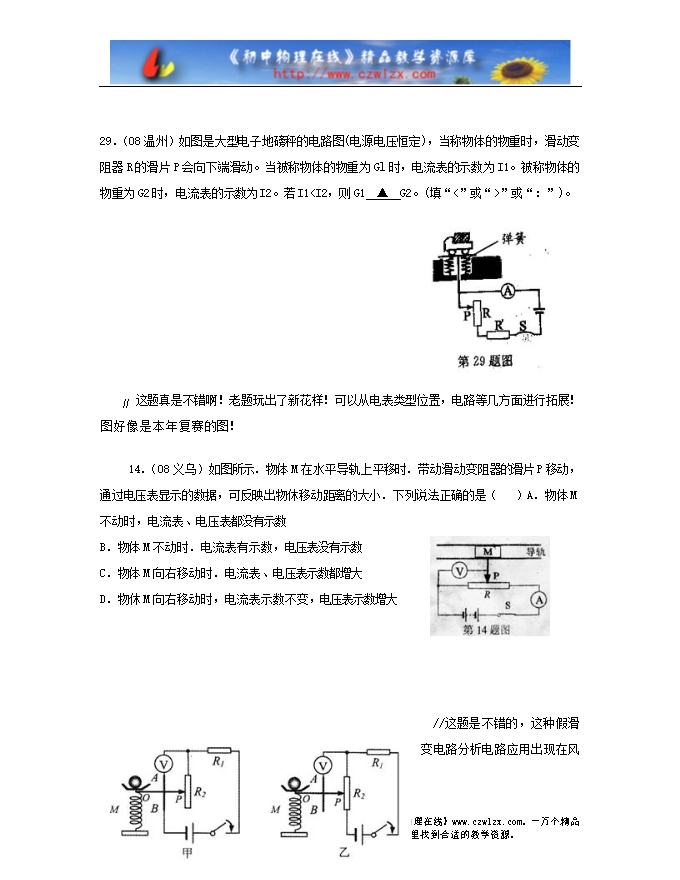

29.(08温州)如图是大型电子地磅秤的电路图(电源电压恒定),当称物体的物重时,滑动变阻器R的滑片P会向下端滑动。当被称物体的物重为Gl时,电流表的示数为I1。被称物体的物重为G2时,电流表的示数为I2。若I1”或“:”)。
//这题真是不错啊!老题玩出了新花样!可以从电表类型位置,电路等几方面进行拓展!图好像是本年复赛的图!
........
?
