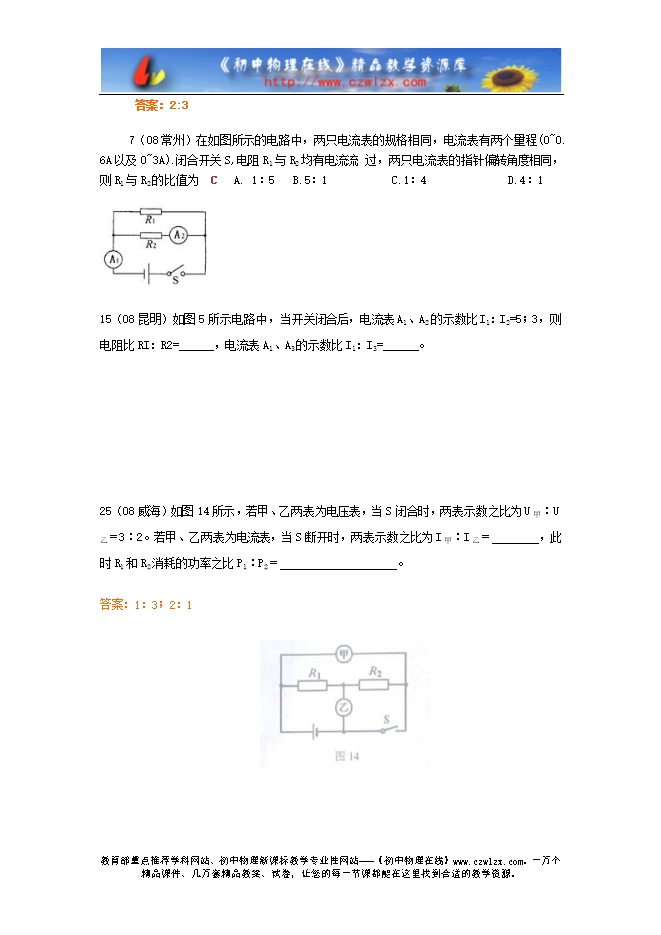

【内容简介】15（08北京）如图所示的电路中，电源两端的电压保持不变，电阻R2与R3的阻值均为10Ω。闭合开关S，电流表A1和A2的示数之比为3：2。若把电流表A1和A2分别换成电压表V1和V2后，电压表V1的示数为U1，电压表V2的示数为U2。则下列选项正确的是：AD A、R1＝5Ω。　B、R1＝20Ω。　C、U1：U2＝3：4。　D、U1：U2＝4：3。 10（08荆州）如图所示，V1和V2是完全相同的两个电压表，都有最大测量值是3V和15V两个量程，闭合开关后，发现两个电压表指针的偏转角度相同，则（A ） A．R1∶R2＝1∶4 B．R1∶R2＝4：l C．R1∶R2＝1∶5 D．R1∶R2＝5∶l 13. （08广安）有两个电阻，R1＝4Ω，R2＝6Ω，如果把它们串联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1 ,U2，则, I1、I2 、U1 ,U2分别为（） A. 1∶1 2∶3 B.2∶3 1∶1 C. 1∶1 1∶I D.2:3 2:3 7（08河南）在图4所示的电路中，电源电压不变，闭合开关后，电流表A1的示数为0.5A，电流表A2的示数为0.3A，则R1∶R2＝ 。 答案：2:3 7（08常州）在如图所示的电路中，两只电流表的规格相同，电流表有两个量程(0~0. 6A以及0~3A).闭合开关S,电阻R1与R2均有电流流 过，两只电流表的指针偏转角度相同，则R1与R2的比值为 C A. 1∶5 B.5∶1 C.1∶4 D.4∶1 ......... ? ? 下载word文档压缩附件(.rar) ?
