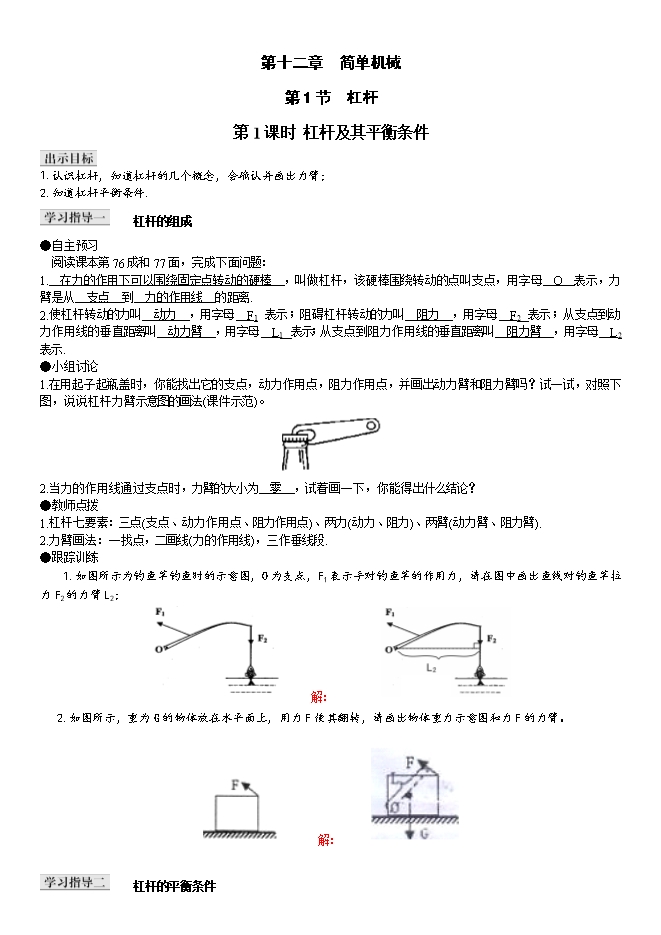

【内容简介】 第1课时 杠杆及其平衡条件 1.认识杠杆，知道杠杆的几个概念，会确认并画出力臂； 2.知道杠杆平衡条件. 杠杆的组成 ●自主预习 阅读课本第76成和77面，完成下面问题： 1.　在力的作用下可以围绕固定点转动的硬棒　，叫做杠杆，该硬棒围绕转动的点叫支点，用字母　O　表示，力臂是从　支点　到　力的作用线　的距离. 2.使杠杆转动的力叫　动力　，用字母　F1　表示；阻碍杠杆转动的力叫　阻力　，用字母　F2　表示；从支点到动力作用线的垂直距离叫　动力臂　，用字母　L1　表示；从支点到阻力作用线的垂直距离叫　阻力臂　，用字母　L2　表示. ●小组讨论 1.在用起子起瓶盖时，你能找出它的支点，动力作用点，阻力作用点，并画出动力臂和阻力臂吗？试一试，对照下图，说说杠杆力臂示意图的画法(课件示范)。 2.当力的作用线通过支点时，力臂的大小为　零　，试着画一下，你能得出什么结论？ ●教师点拨 1.杠杆七要素：三点(支点、动力作用点、阻力作用点)、两力(动力、阻力)、两臂(动力臂、阻力臂). 2.力臂画法：一找点，二画线(力的作用线)，三作垂线段. ●跟踪训练 1.如图所示为钓鱼竿钓鱼时的示意图，O为支点，F1表示手对钓鱼竿的作用力，请在图中画出鱼线对钓鱼竿拉力F2的力臂L2； 解： 2.如图所示，重为G的物体放在水平面上，用力F使其翻转，请画出物体重力示意图和力F的力臂。 ........ 下载word文档附件
