【畅优新课堂】2016年秋教科版九年级物理上册增补练习:5.2测量电阻

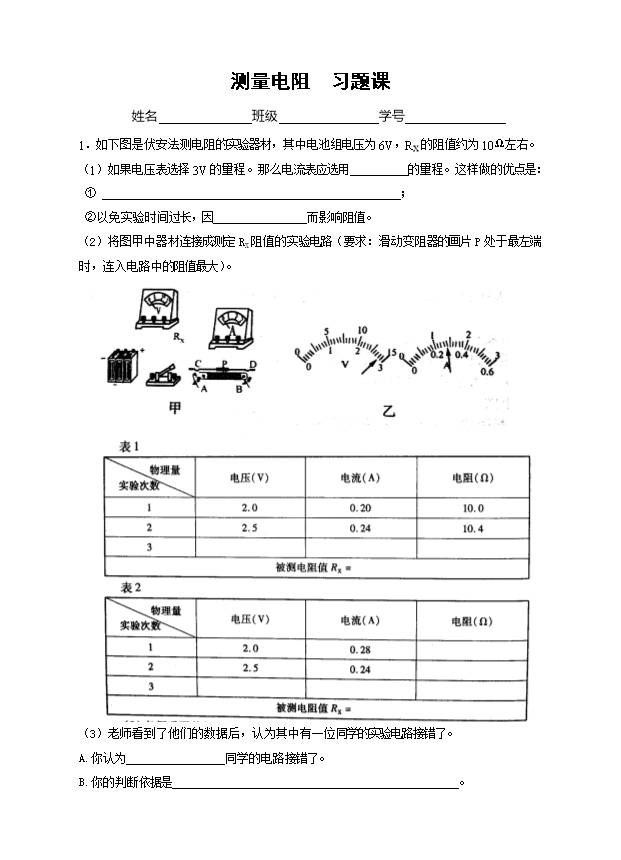

【内容简介】1.如下图是伏安法测电阻的实验器材,其中电池组电压为6V,RX的阻值约为10Ω左右。
(1)如果电压表选择3V的量程。那么电流表应选用 的量程。这样做的优点是:① ;
②以免实验时间过长,因 而影响阻值。
(2)将图甲中器材连接成测定RX阻值的实验电路(要求:滑动变阻器的画片P处于最左端时,连入电路中的阻值最大)。
(3)老师看到了他们的数据后,认为其中有一位同学的实验电路接错了。
A.你认为 同学的电路接错了。
B.你的判断依据是 。

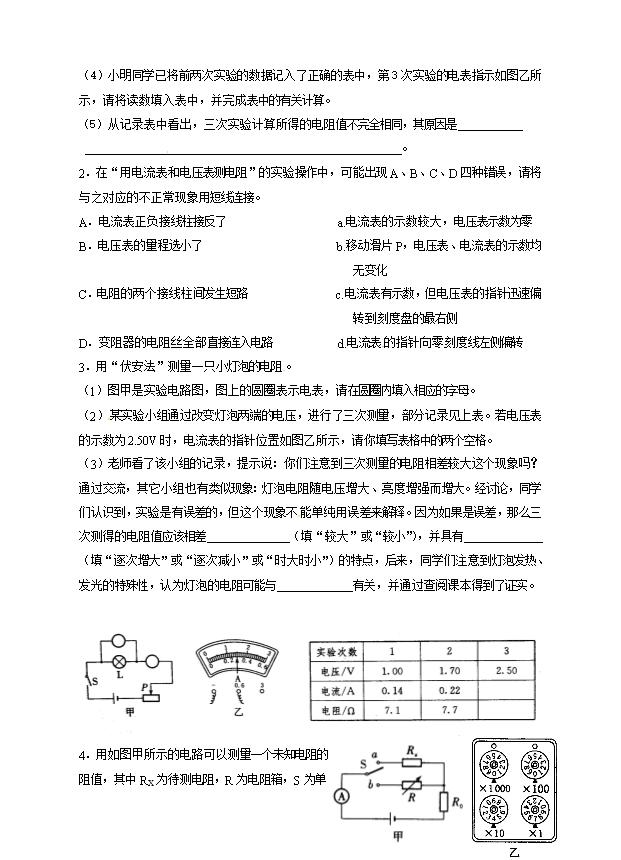

(4)小明同学已将前两次实验的数据记入了正确的表中,第3次实验的电表指示如图乙所示,请将读数填入表中,并完成表中的有关计算。
(5)从记录表中看出,三次实验计算所得的电阻值不完全相同,其原因是
。
2.在“用电流表和电压表测电阻”的实验操作中,可能出现A、B、C、D四种错误,请将与之对应的不正常现象用短线连接。
A.电流表正负接线柱接反了 a.电流表的示数较大,电压表示数为零
B.电压表的量程选小了 b.移动滑片P,电压表、电流表的示数均无变化
C.电阻的两个接线柱间发生短路 c.电流表有示数,但电压表的指针迅速偏转到刻度盘的最右侧
D.变阻器的电阻丝全部直接连入电路 d.电流表 的指针向零刻度线左侧偏转
..........
?
