5.2 测量电阻—欧姆定律应用之一--2020-2021学年教科版九年级物理上册同步精品资源(课件和精选练习)

ID:139887 2021年01月03日 资料纠错 有奖上传 收藏

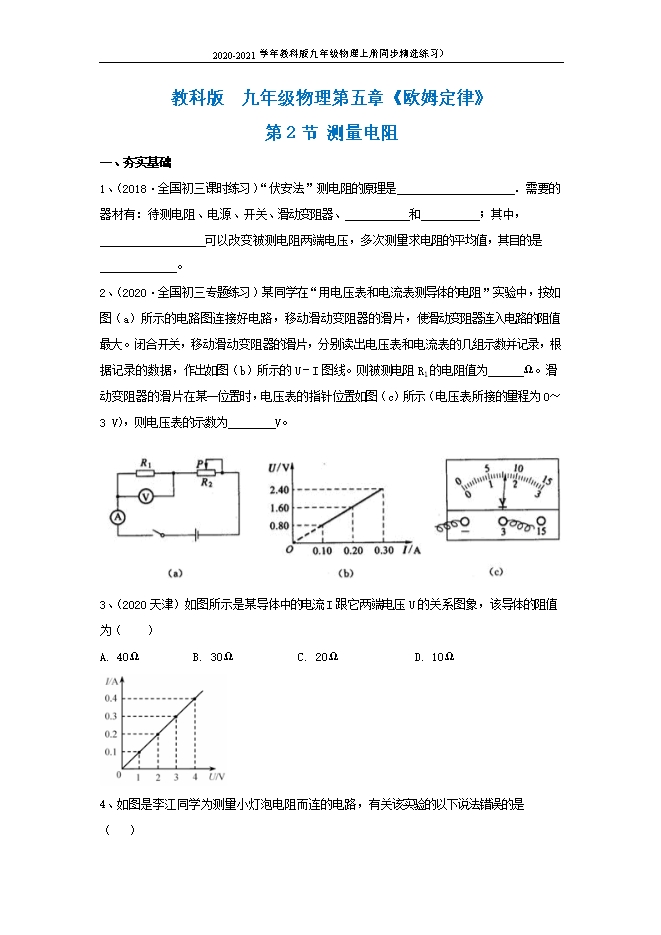

【内容简介】1、(2018•全国初三课时练习)“伏安法”测电阻的原理是____________________.需要的器材有:待测电阻、电源、开关、滑动变阻器、___________和__________;其中,__________________可以改变被测电阻两端电压,多次测量求电阻的平均值,其目的是_____________。【答案】R=     电流表    电压表    滑动变阻器    减小误差    【解析】“伏安法”测电阻的原理是: ,即分别测量出电压和电流,用欧姆定律计算出电阻;需要的器材有:待测电阻、电源、开关、滑动变阻器、电压表和电流表;其中,滑动变阻器可以改变被测电阻两端电压,以实现多次测量求电阻的平均值的目的,求电阻的平均值可以减小误差。2、(2020•全国初三专题练习)某同学在“用电压表和电流表测导体的电阻”实验中,按如图(a)所示的电路图连接好电路,移动滑动变阻器的滑片,使滑动变阻器连入电路的阻值最大。闭合开关,移动滑动变阻器的滑片,分别读出电压表和电流表的几组示数并记录,根据记录的数据,作出如图(b)所示的U-I图线。则被测电阻R1的电阻值为______Ω。滑动变阻器的滑片在某一位置时,电压表的指针位置如图(c)所示(电压表所接的量程为0~3 V),则电压表的示数为________V。 【答案】8    1.6    【解析】(1)由b图可知,当R1两端的电压为2.4V时,通过的电流为0.3A,因此 ;(2)由c图知,电压表选择的量程为0~3V,分度值为0.1A,电压表示数为1.6V。3、(2020天津)如图所示是某导体中的电流I跟它两端电压U的关系图象,该导体的阻值为(  )A. 40Ω        B. 30Ω          C. 20Ω          D. 10Ω 【答案】D【解析】由图像知,通过该导体的电流与导体两端的电压成正比,说明导体的电阻不随温度变化而变化;由欧姆定律 可得,导体的电阻 ,故选D。4、如图是李江同学为测量小灯泡电阻而连的电路,有关该实验的以下说法错误的是(   ) A.闭合开关前,应将滑动变阻器的滑片滑到最左端B.实验过程中两电表都有可能需要换接较小的量程C.所测小灯泡的电阻可能随电压表的示数的不同而不同D.在如图位置闭合开关后,向左移动滑动变阻器的滑片小灯泡变亮【答案】D【解析】闭合开关前,滑片应移到最大阻值处,即最左端,A正确;两电表量程选择过大,读数误差较大,应更换电表的小量程,B正确;移动滑动变阻器的滑片,灯泡两端的电压会随之改变,灯泡温度发生变化,灯泡电阻受温度影响而变化,C正确;在如图位置闭合开关后,向左移动滑动变阻器的滑片,滑动变阻器接入电路的阻值变大,电路电流变小,灯泡变暗,D错误。故选D。
