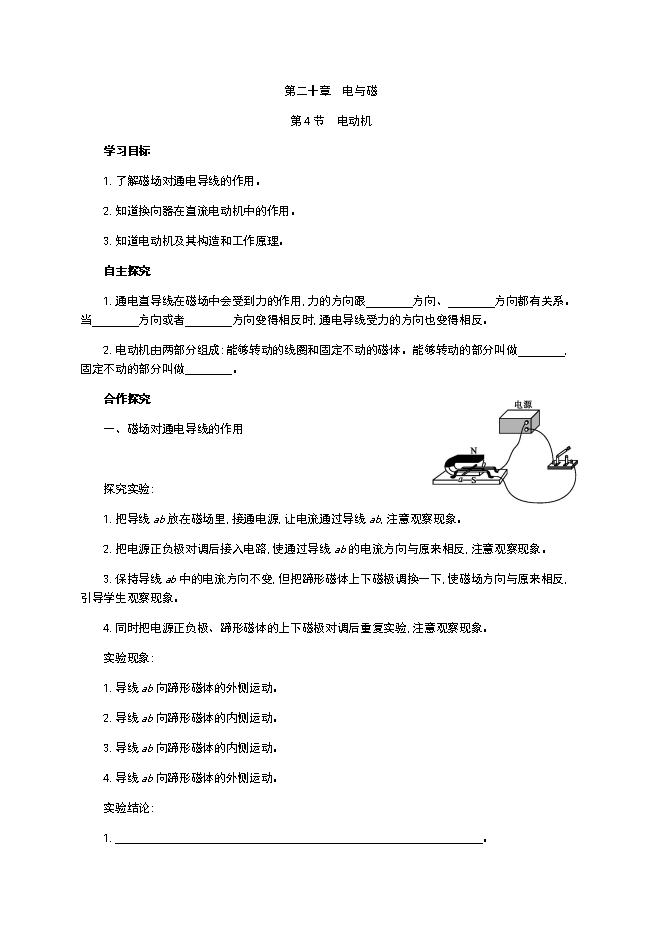

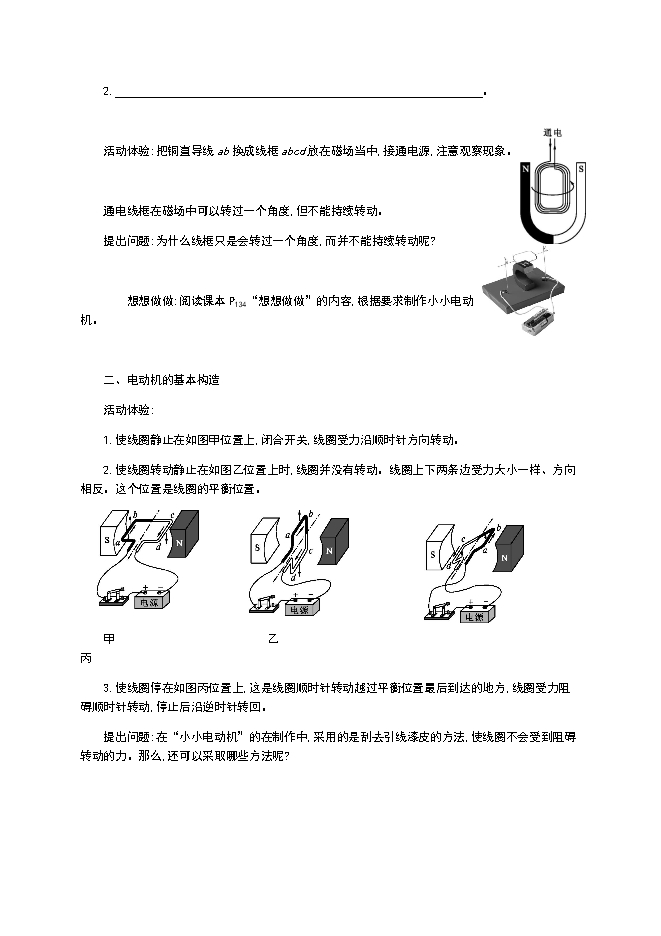

【内容简介】学习目标 1.了解磁场对通电导线的作用。 2.知道换向器在直流电动机中的作用。 3.知道电动机及其构造和工作原理。 自主探究 1.通电直导线在磁场中会受到力的作用,力的方向跟　　　　方向、　　　　方向都有关系。当　　　　方向或者　　　　方向变得相反时,通电导线受力的方向也变得相反。 2.电动机由两部分组成:能够转动的线圈和固定不动的磁体。能够转动的部分叫做　　　　,固定不动的部分叫做　　　　。 合作探究 一、磁场对通电导线的作用 探究实验: 1.把导线ab放在磁场里,接通电源,让电流通过导线ab,注意观察现象。 2.把电源正负极对调后接入电路,使通过导线ab的电流方向与原来相反,注意观察现象。 3.保持导线ab中的电流方向不变,但把蹄形磁体上下磁极调换一下,使磁场方向与原来相反,引导学生观察现象。 4.同时把电源正负极、蹄形磁体的上下磁极对调后重复实验,注意观察现象。 实验现象: 1.导线ab向蹄形磁体的外侧运动。 2.导线ab向蹄形磁体的内侧运动。 3.导线ab向蹄形磁体的内侧运动。 4.导线ab向蹄形磁体的外侧运动。 实验结论: 1. 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　。 2. 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　。 活动体验:把铜直导线ab换成线框abcd放在磁场当中,接通电源,注意观察现象。 通电线框在磁场中可以转过一个角度,但不能持续转动。 提出问题:为什么线框只是会转过一个角度,而并不能持续转动呢? .......... 下载word文档附件
