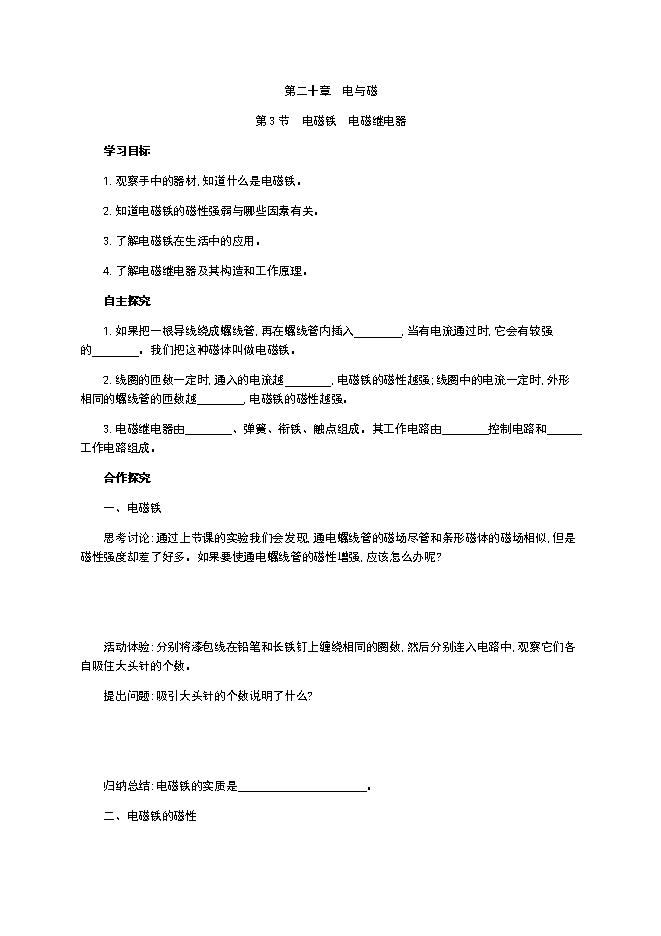

人教版九年级物理全册精品教学案:第二十章电与磁第3节 电磁铁 电磁继电器(答案含解析)
【内容简介】 学习目标
1.观察手中的器材,知道什么是电磁铁。
2.知道电磁铁的磁性强弱与哪些因素有关。
3.了解电磁铁在生活中的应用。
4.了解电磁继电器及其构造和工作原理。
自主探究
1.如果把一根导线绕成螺线管,再在螺线管内插入 ,当有电流通过时,它会有较强的 。我们把这种磁体叫做电磁铁。
2.线圈的匝数一定时,通入的电流越 ,电磁铁的磁性越强;线圈中的电流一定时,外形相同的螺线管的匝数越 ,电磁铁的磁性越强。
3.电磁继电器由 、弹簧、衔铁、触点组成。其工作电路由 控制电路和 工作电路组成。
合作探究
一、电磁铁
思考讨论:通过上节课的实验我们会发现,通电螺线管的磁场尽管和条形磁体的磁场相似,但是磁性强度却差了好多。如果要使通电螺线管的磁性增强,应该怎么办呢?
活动体验:分别将漆包线在铅笔和长铁钉上缠绕相同的圈数,然后分别连入电路中,观察它们各自吸住大头针的个数。
提出问题:吸引大头针的个数说明了什么?
归纳总结:电磁铁的实质是 。
二、电磁铁的磁性

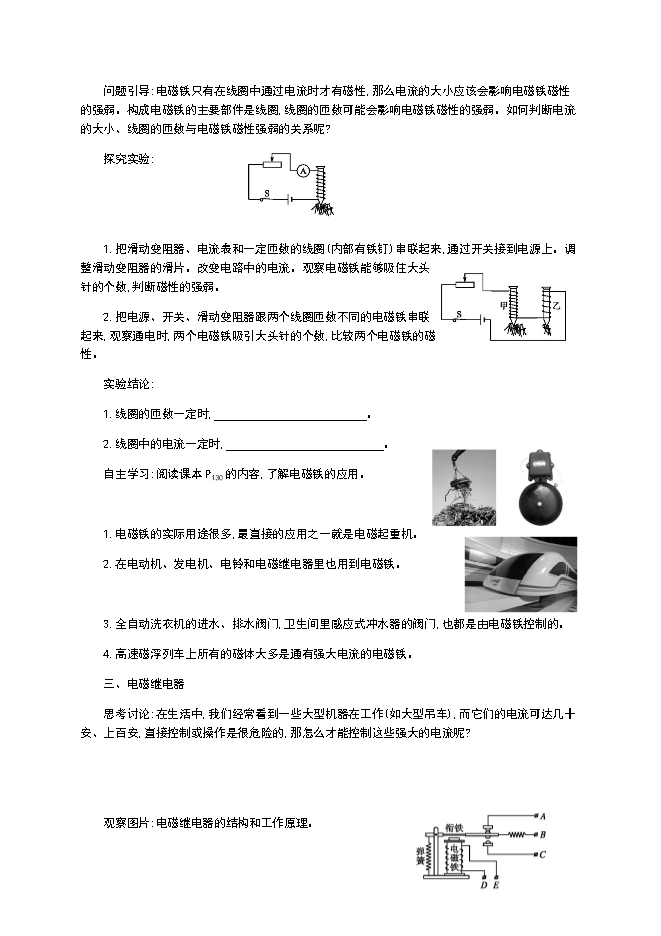

问题引导:电磁铁只有在线圈中通过电流时才有磁性,那么电流的大小应该会影响电磁铁磁性的强弱。构成电磁铁的主要部件是线圈,线圈的匝数可能会影响电磁铁磁性的强弱。如何判断电流的大小、线圈的匝数与电磁铁磁性强弱的关系呢?
探究实验:
........
