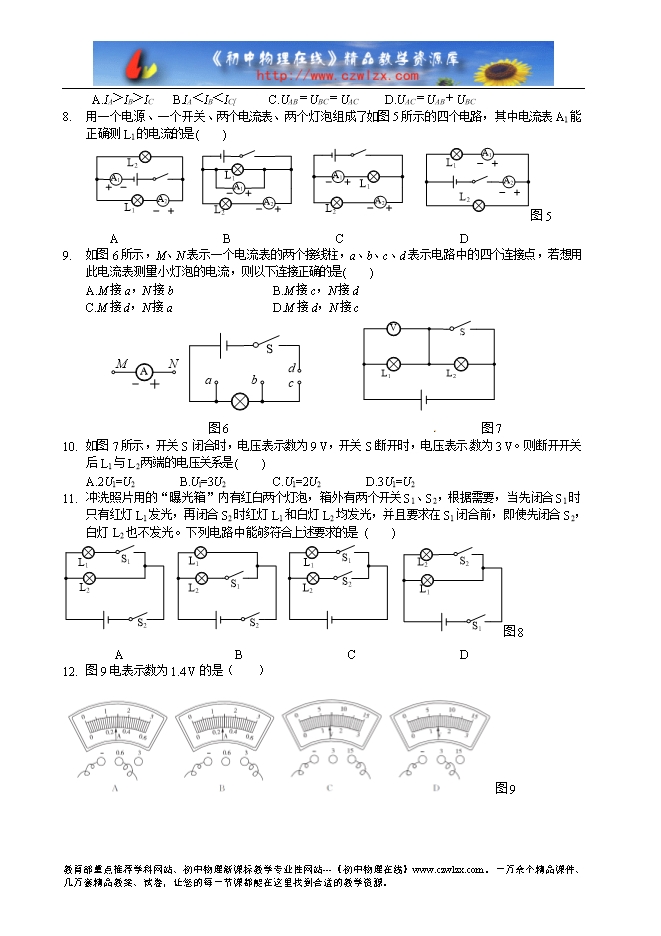

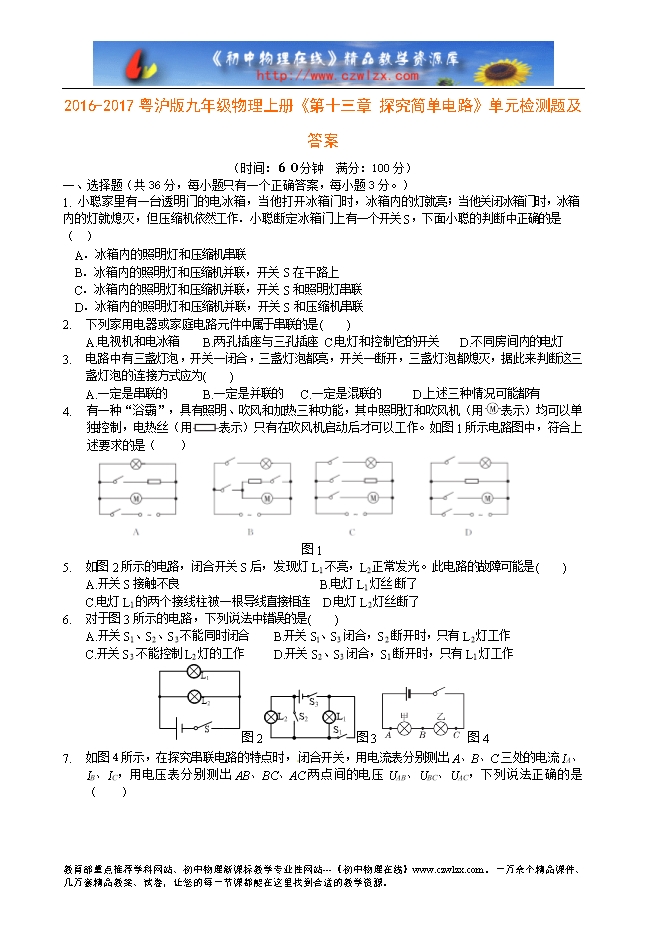

【内容简介】（时间：６０分钟 满分：100分）一、选择题（共36分，每小题只有一个正确答案，每小题3分。） 1. 小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作．小聪断定冰箱门上有一个开关S，下面小聪的判断中正确的是（ ） A．冰箱内的照明灯和压缩机串联 　B．冰箱内的照明灯和压缩机并联，开关S在干路上 　C．冰箱内的照明灯和压缩机并联，开关S和照明灯串联 　D．冰箱内的照明灯和压缩机并联，开关S和压缩机串联 2. 下列家用电器或家庭电路元件中属于串联的是( ) A.电视机和电冰箱 B.两孔插座与三孔插座 C.电灯和控制它的开关 D.不同房间内的电灯 3. 电路中有三盏灯泡，开关一闭合，三盏灯泡都亮，开关一断开，三盏灯泡都熄灭，据此来判断这三盏灯泡的连接方式应为( ) A.一定是串联的 B.一定是并联的 C.一定是混联的 D.上述三种情况可能都有 4. 有一种“浴霸”，具有照明、吹风和加热三种功能，其中照明灯和吹风机（用 表示）均可以单独控制，电热丝（用 表示）只有在吹风机启动后才可以工作。如图1所示电路图中，符合上述要求的是（ ） 图1 5. 如图2所示的电路，闭合开关S后，发现灯L1不亮，L2正常发光。此电路的故障可能是( ) A.开关S接触不良 B.电灯L1灯丝 断了 C.电灯L1的两个接线柱被一根导线直接相连 D.电灯L2灯丝断了 6. 对于图3所示的电路，下列说法中错误的是( ) A.开关S1、S2、S3不能同时闭合 B.开关Sl、S3闭合，S2断开时，只有L2灯工作 C.开关S3不能控制L2灯的工作 D.开关S2、S3闭合，S1断开时，只有L1灯工作 图2 图3 图4 7. 如图4所示，在探究串联电路的特点时， 闭合开关，用电流表分别测出A、B、C三处的电流IA、IB、IC，用电压表分别测出AB、BC、AC两点间的电压UAB、UBC、UAC，下列说法正确的是（ ） A.IA＞IB＞IC B.IA＜IB＜IC[ C.UAB＝UBC＝UAC D.UAC＝UAB＋UBC ....... 下载word文档附件
