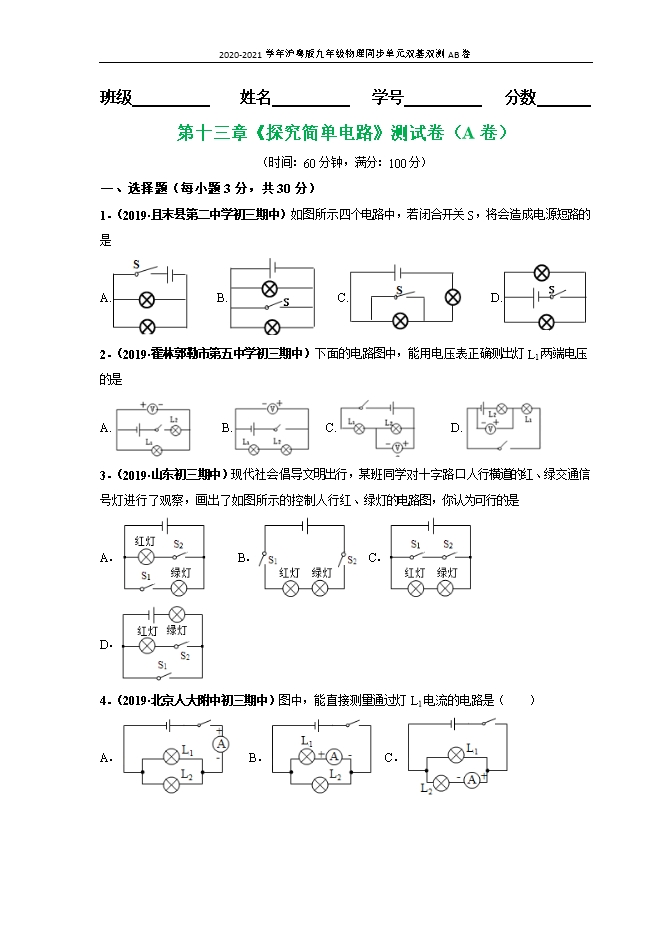

【内容简介】1．（2019•且末县第二中学初三期中）如图所示四个电路中，若闭合开关S，将会造成电源短路的是A.      B.     C.      D. 【答案】B【解析】AD．开关闭合后，两灯泡并列连接，不会造成电源短路，不符合题意；B．开关断开时，两灯泡并联连接；开关闭合后，导线直接将电源两极连接起来，形成了电源短路，符合题意；C．开关断开时，两灯泡串联，开关闭合后，将其中一个灯泡短路，为另一个灯泡的基本电路，不会造成电源短路，不符合题意。2．（2019•霍林郭勒市第五中学初三期中）下面的电路图中，能用电压表正确测出灯L1两端电压的是A.      B.   C.      D. 【答案】D【解析】A．图中电压表与L1并联，但电压表正负极接线柱接反，不能测出L1两端电压。故A错误。B．图中开关闭合后，电压表接在电源两端，是测电源电压。故B错误。C．图中电压表与L2并联，且正负极接线柱连接正确，测的是L2两端电压。故C错误。D．图中开关闭合后，电压表与L1并联，且正负极接线柱连接正确，测的是L1两端电压。故D正确。3．（2019•山东初三期中）现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是A．      B．   C．      D． 【答案】A【解析】A. 只闭合开关S1时绿灯亮,只闭合开关S2时红灯亮，两灯独立工作，互不影响，故A正确；B. 两开关均闭合时红绿交通信号灯同时发光，只闭合一个开关均不发光，故B不正确；C. 两开关都闭合时会造成电源短路且两灯泡不发光，任何一个开关断开时红绿交通信号灯同时发光，故C不正确；D. 当只闭合开关S2时,两灯泡都发光;只闭合S1时绿灯亮，故D不正确。4．（2019•北京人大附中初三期中）图中，能直接测量通过灯L1电流的电路是（　　）A．    B．   C．  D． 【答案】D【解析】A、图中电流表在干路上，电流表测干路电流，故A不符合题意；B、图中电流表与L1串联，电流表的正负接线柱接反了，故B不符合题意；C、图中两灯泡并联，电流表与L2串联，电流表测L2支路的电流，不能直接测量通过灯L1的电流，故C不符合题意；D、图中电流表与L1串联，电流表的正负接线柱正确，能直接测量通过灯L1的电流，故D符合题意。5．（2019•北京四中初三期中）图中所示的电路中，闭合开关 和 后，下列分析正确的是 A．小灯泡亮、电铃响                 B．小灯泡亮、电铃不响C．小灯泡不亮，电铃响               D．小灯泡不亮，电铃不响【答案】B【解析】当闭合开关S1和S2后，电铃被S2短路，为灯泡的基本电路，因此电铃不响，小灯泡发光。故选B。
