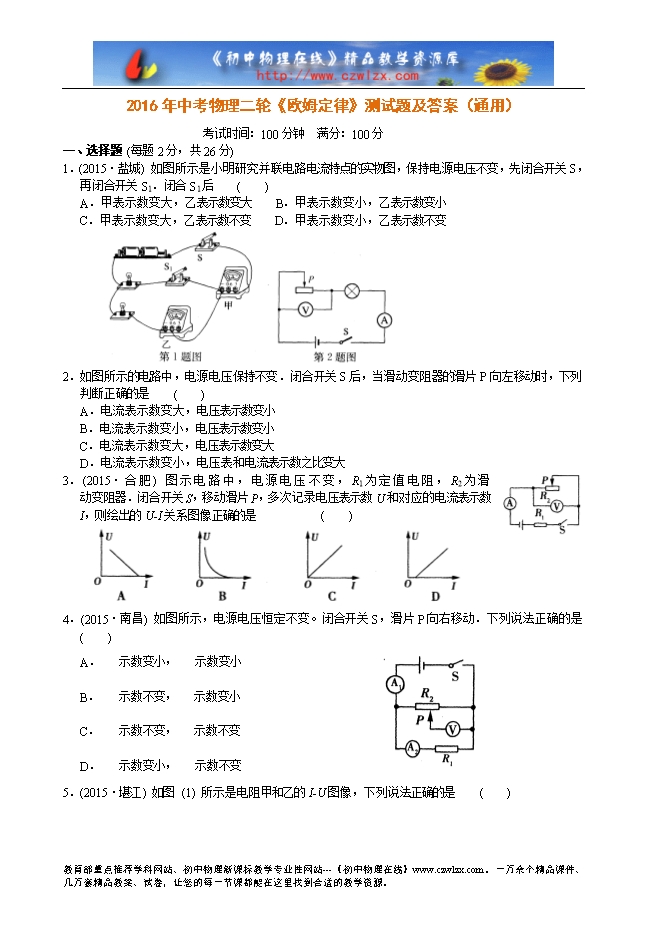

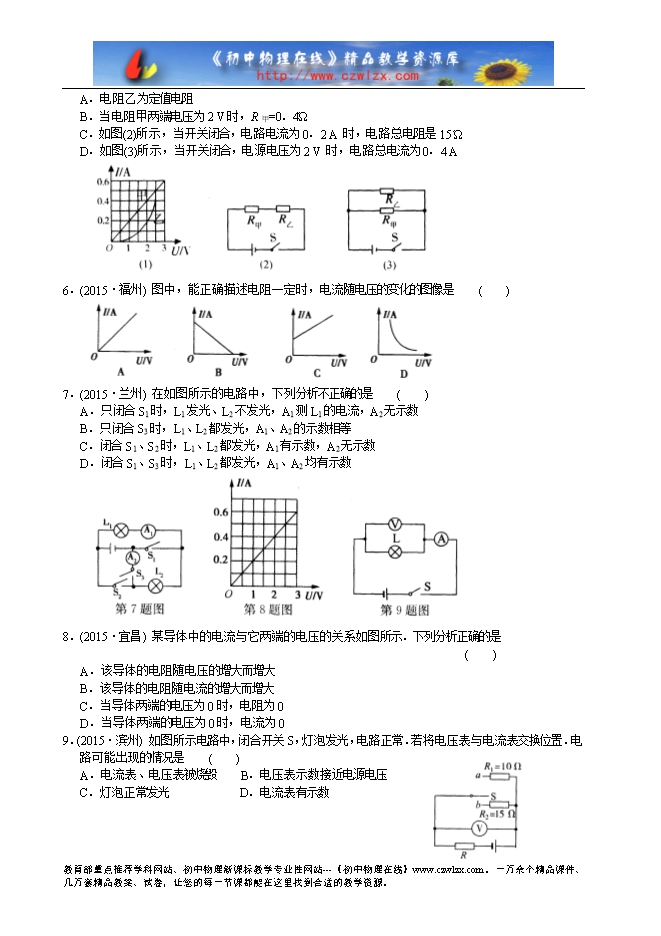

【内容简介】一、选择题 (每题2分，共26分) 1．(2015?盐城) 如图所示是小明研究并联电路电流特点的实物图，保持电源电压不变，先闭合开关S，再闭合开关S1．闭合S1后 ( ) A．甲表示数变大，乙表示数变大 B．甲表示数变小，乙表示数变小 C．甲表示数变大，乙表示数不变 D．甲表示数变小，乙表示数不变 2．如图所示的电路中，电源电压保持不变．闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是 ( ) A．电流表示数变大，电压表示数变小 B．电流表示数变小，电压表示数变小 C．电流表示数变大，电压表示数变大 D．电流表示数变小，电压表和电流表示数之比变大 3．(2015?合肥) 图示电路中，电源电压不变，R1为定值电阻，R2为滑 动变阻器．闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U-I关系图像正确的是 ( ) 4．(2015?南昌) 如图所示，电源电压恒定不变。闭合开关S，滑片P向右移动．下列说法正确的是 ( ) A．○A1示数变小，○V示数变小 B．○A1示数不变，○V示数变小 C．○A1示数不变，○V示数不变 D．○A1示数变小，○V示数不变 5．(2015?堪江) 如图 (1) 所示是电阻甲和乙的I-U图像，下列说法正确的是 ( ) A．电阻乙为定值电阻 B．当电阻甲两端电压为2 V时，R甲=0．4? C．如图(2)所示，当开关闭合，电路电流为0．2 A 时，电路总电阻是15 ? D．如图(3)所示，当开关闭合，电源电压为2 V 时，电路总电流为0．4 A 6．(2015?福州) 图中，能正确描述电阻一定时，电流随电压的变化的图像是 ( ) 7．(2015?兰州) 在如图所示的电路中，下列分析不正确的是 ( ) A．只闭合S1时，L1发光、L2不发光，A1测L1的电流，A2无示数 B．只闭合S3时，L1、L2都发光，A1、A2的示数相等 C．闭合S1、S2时，L1、L2都发光，A1有示数，A2无示数 D．闭合S1、S3时，L1、L2都发光，A1、A2均有示数 ......... ?
